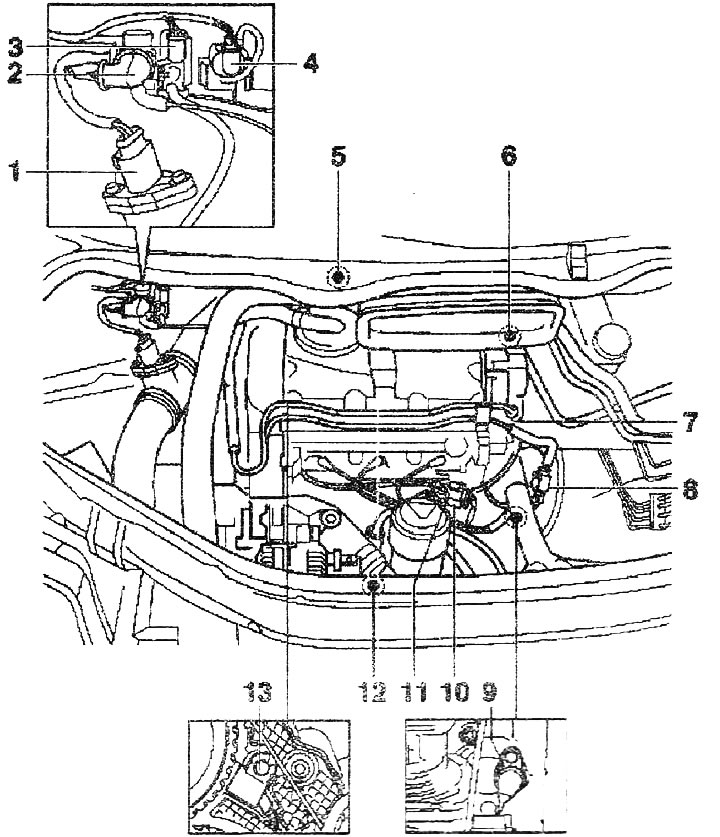

Места установки деталей и узлов впрыска (двигатели AMF):
Узлы с А по I на чертеже не показаны.
1. Расходомер воздуха «G70»
2. Переключающий клапан заслонки впускного коллектора «N₂39»
3. Клапан системы рециркуляции ОГ «N18»
4. Электромагнитный клапан ограничения давления наддува «N75»
5. Клапан системы рециркуляции ОГ с заслонкой впускного коллектора
6. Датчик температуры ОЖ «G62»
7. Штекерный разъем модуля насос-форсунок
8. Датчик температуры топлива «G81»
9. Датчик частоты вращения двигателя «G28»
10. Штекерный разъем датчика Холла «G40», для определения положения распредвала
11. Штекерный разъем датчика частоты вращения двигателя «G28»
12. Датчик давления впускного коллектора «G71» с датчиком температуры впускного коллектора «G72»
13. Датчик Холла «G40» для определения положения распредвала
A. Датчик на педали тормоза «F47» в пространстве для ног на педали тормоза
B. Выключатель стоп-сигнала «F» в пространстве .для ног на педали тормоза
C. Датчик положения педали акселератора «G79» в пространстве для ног на педали акселератора
D. Датчик положения педали сцепления «F36» в пространстве для ног на педали сцепления
E. Б/У системы непосредственного впрыска дизельного топлива «3248» с датчиком высоты «F96»
F. Реле свечей накаливания «352»
G. Реле электропитания, кл. 30 «3317»
H. Реле малой мощности нагрева «3359»
I. Реле большой мощности нагрева «3360»
Инструкция. Реле малой мощности нагрева «J359» (для дополнительного электрического отопителя РТС) устанавливается на а/м без автономного отопителя (дополнительный отопитель, работающий на топливе).
