Диагностический разъем
Место установки: диагн. разъем для тестера «VAS 5051В» находится в пространстве для ног водителя.

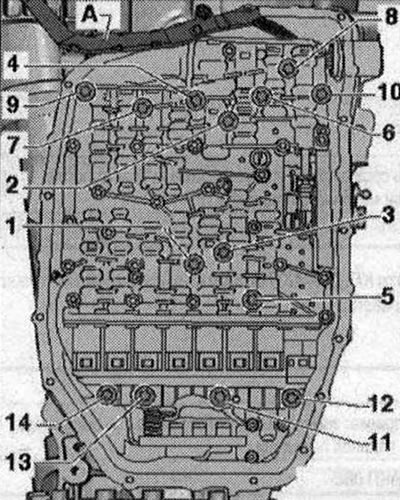

Mechatronik, блок управления АКП «J217», мультифункциональный переключатель «F125», датчик частоты вращения входного вала «G182» и датчик частоты вращения выходного вала «G195»
Место установки: Mechatronik закреплен на нижней части картера КП и закрыт масляным поддоном КП.
Mechatronik объединяет гидравлический и электронный блоки управления, датчики, а также исполнительные элементы в определенную единую систему. Сюда относятся: Б/у АКП «J217», Мультифункциональный переключатель «F125», Датчик числа оборотов входного вала КП «G182», Датчик частоты вращения втор, вала КП «G195». Замене подлежит только вся система "Mechatronik" в сборе. Все элементы проверяются посредством самодиагностики.

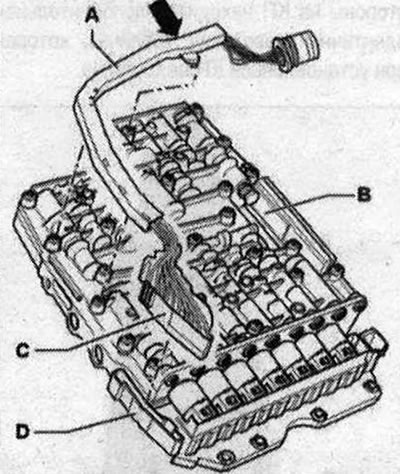

Жгут проводов в КП
Место установки: жгут проводки «А» со штекерным разъемом «С» закреплен на Mechatronik «В».

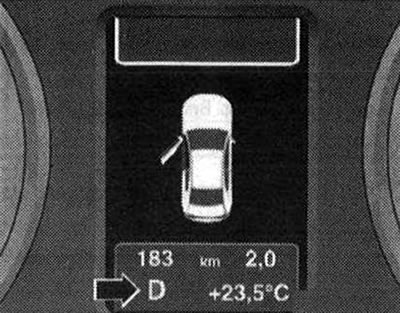

Индикатор положения селектора АКП «Y6»
Место установки: Индикатор положения селектора АКП «Y6» интегрирован в комбинацию приборов.
При неисправности индикатора положения селектора АКП необходимо менять комбинацию приборов.

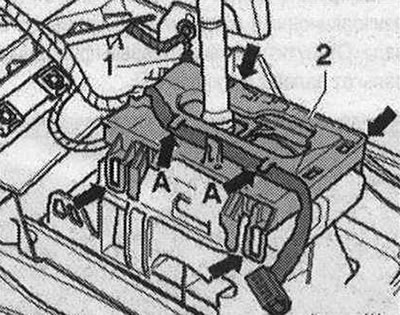

Б/у датчиков селектора АКП «J587» и переключатель Tiptronic «F189»
Место установки: блок управления датчиков селектора АКП «J587» и переключатель Tiptronic «F189» как единый блок «2» зафиксированы зажимами «стрелки» на функциональном блоке механизма переключения передач.
Не обращать внимания на «стрелки А».

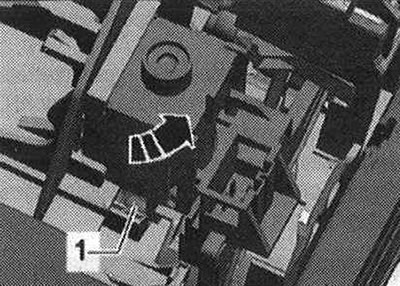

Электромагнит блокировки селектора «N110»
Место установки: магнит блокировки селектора АКП «N110» «Поз. 1» зафиксирован зажимами на механизме переключения передач.

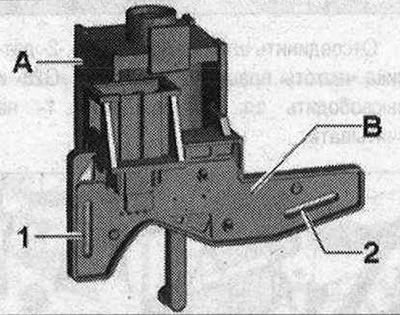

Выключатель положения Р селектора «F305»
Место установки: состоящий из 2 герконов «1» и «2» выключатель положения Р селектора «F305» установлен на плате «В» магнита блокировки селектора АКП «N110» «А». Выключатель положения Р селектора «F305» можно заменить только вместе с электромагнитом блокировки селектора АКП «N110».

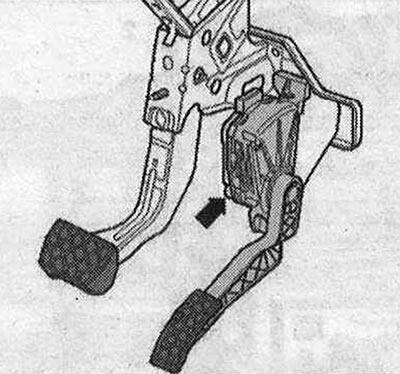

Выключатель Kickdown «F8»
В блоке управления двигателя сохраняется определенное значение датчика положения педали газа «G79» и датчика 2 положения педали газа «G185».
Место установки: датчики положения педали газа интегрированы в модуль педали газа «стрелка». При неисправности одного датчика положения педали газа необходимо заменить модуль педали газа.

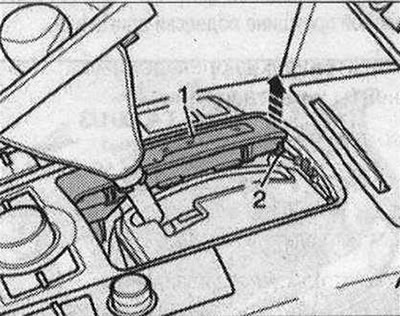

Панель индикации положения селектора КП «Y26»
Место установки: панель индикации положения селектора АКП «Y26» «Поз. 1» зафиксирована зажимами в центральной консоли.
