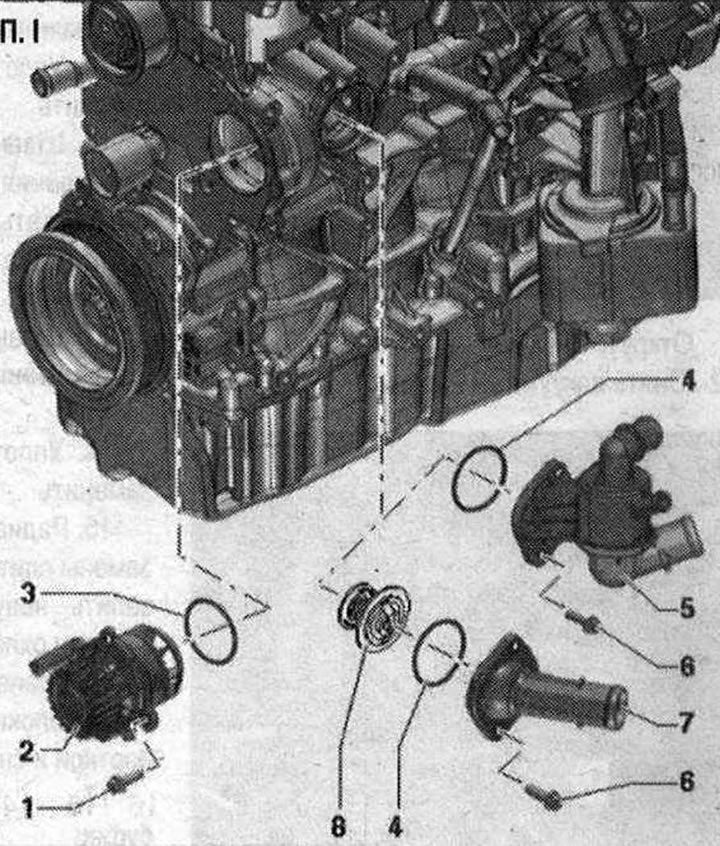

Hűtőszivattyú, termosztát, 4/2 utas szelep termosztáttal. én 1. Csavar, 15 Nm; 2. Hűtőfolyadék szivattyú; 3/4. Fóka gyűrű, csere; 5. 4/2 utas szelep termosztáttal, kiviteltől függően a termosztát a 4/2 utas szelep belsejében található, külön nem cserélhető; 6. Csavar, 15 Nm; 7. Csatlakozó cső, kiviteltől függően; 8. Termosztát, csak csatlakozócsövekkel szerelt változatban -7-
A 4/2 utas szelep eltávolítása termosztáttal

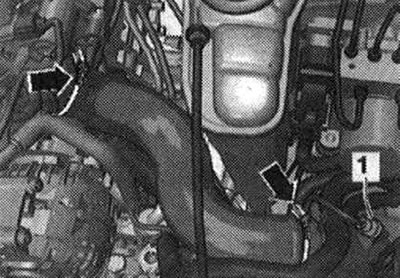

A termosztát a 4/2 utas szelep belsejében található, és külön nem cserélhető. Távolítsa el a motorburkolatot -nyilak-. Oldja ki a tömlőbilincseket -nyilak- és távolítsa el a légcsatorna tömlőt.

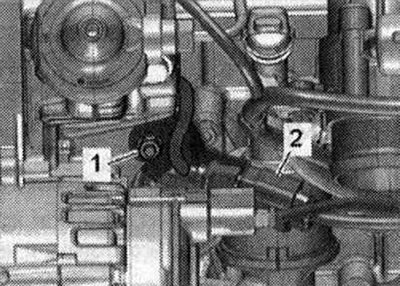

Bontsa le az el. csatlakozó -2-. Csavarja le az anyát -1- és helyezze el a konzolt a csatlakozóval együtt. Engedje le a hűtőfolyadékot.

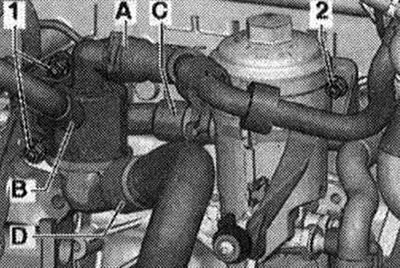

Távolítsa el a hűtőfolyadék tömlőit az -A, B és D- csatlakozásokról. Csavarja ki a csavart -2 az XZN 8 csavarkulccsal -T10445-. Csavarja ki a csavarokat -1-. Távolítsa el a szelepet a hengerblokkról, és távolítsa el a -C- hűtőfolyadék csőszerelvényt balra.
Telepítés
Szerelje fel fordított sorrendben. Cserélje ki a tömítést. gyűrű.
