Sustav osvjetljenja uključuje: prednja svjetla, svjetla za maglu, stražnja svjetla, svjetla kočnica, svjetla za vožnju unatrag, pokazivače smjera, svjetla za maglu, svjetla registarske tablice i svjetla unutrašnjosti.
Kvar žarulje sa žarnom niti prikazan je na univerzalnom zaslonu. (Informacijski sustav vozača (FIS)).
Postoji opasnost od ozljeda!
Budite oprezni pri zamjeni visokonaponskih ksenonskih žarulja u prednjim svjetlima! Radi sigurnosti ugasite prednje svjetlo i odspojite akumulator. Nakon zamjene, nakratko uključite i isključite prednje svjetlo kako biste smanjili preostali napon. Iz sigurnosnih razloga nosite cipele s gumenim potplatom.
Žarulje sa žarnom niti i grla mogu se jako zagrijati. Stoga prije zamjene žarulja sa žarnom niti pričekajte dok se rasvjetno tijelo ne ohladi.
Držite svjetiljke izvan dohvata djece.
Nemojte koristiti ispuštene ili izgrebane lampe jer se mogu razbiti.
Upozorenje: Ne dirajte rukama staklenu žarulju žarulje sa žarnom niti. U tu svrhu najbolje je koristiti salvete ili pamučne rukavice. Otisci prstiju isparavaju i talože se na reflektoru, zamagljujući ga. Sve slučajne mrlje na tikvici treba ukloniti čistim ručnikom koji ne ostavlja dlačice namočenim u alkohol.
Upozorenje: Žarulje sa žarnom niti smiju se zamijeniti samo žaruljama istog tipa.
1. Isključite paljenje i prekidač prednjih svjetala.
2. Odspojite negativni (-) kabel akumulatora.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
Kratka svjetla
1. Desno prednje svjetlo: Uklonite gornji poklopac motora i zračni kanal između prednje ploče i zračnog filtra.
2. Lijevo prednje svjetlo: Uklonite prednje svjetlo, pogledajte odgovarajući odjeljak.
3. Uklonite poklopac sa stražnje strane prednjeg svjetla. Da biste to učinili, odmaknite žičanu kopču od poklopca.

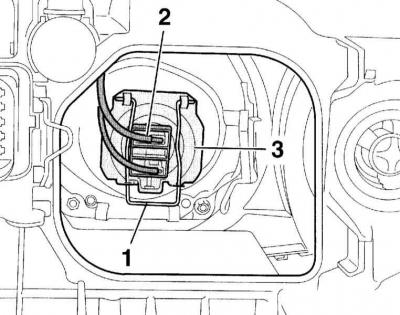

4. Halogena lampa: Odspojite konektor (2), pomaknite kopču žice i uklonite lampu (3).

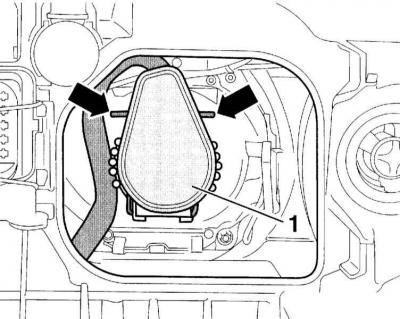

5. Xenon lampa: Okrenite čep (1) u smjeru suprotnom od kazaljke na satu i izvadite ga. Otpustite žičane spajalice (strelice na priloženoj ilustraciji) i izvadite lampu iz kućišta.
6. Umetnite novu svjetiljku u kućište, pričvrstite je nosačem i spojite konektor.
7. Postavite poklopac na stražnju stranu prednjeg svjetla i pričvrstite ga nosačem.
8. Daljnja instalacija provodi se obrnutim redoslijedom uklanjanja.
Duga svjetla/parkirno svjetlo
1. Desno prednje svjetlo: Odvojite gornji poklopac motora i zračni kanal (pododjeljak "Karka svjetla").
2. Lijevo prednje svjetlo: Odvojite konektore iznad prednjeg svjetla, otključajte držač i uklonite ga prema gore.
3. Uklonite poklopac dugih svjetala sa stražnje strane prednjeg svjetla. Da biste to učinili, odmaknite žičanu kopču od poklopca.

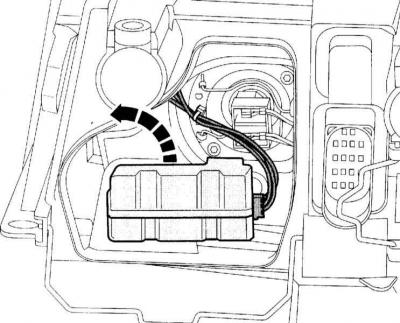

4. Halogena prednja svjetla: Okrenite motor za podešavanje dometa prednjih svjetala, skinite ga s prednjeg svjetla i ostavite sa strane.
Upozorenje: Okrenite suprotno od kazaljke na satu za desno prednje svjetlo (strelica na priloženoj ilustraciji), na lijevom svjetlu u smjeru kazaljke na satu.

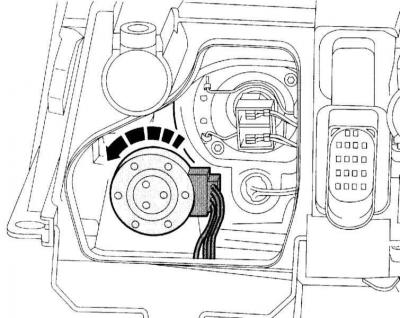

5. Parkirno svjetlo/xenon prednje svjetlo: Okrenite motor za podešavanje dometa prednjih svjetala, skinite ga s prednjeg svjetla i ostavite sa strane.

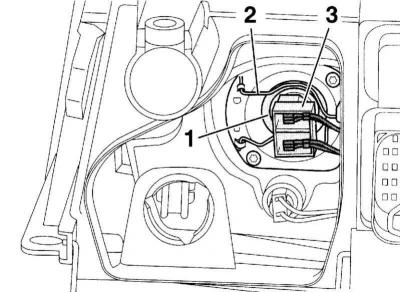

6. Duga svjetla: Odvojite konektor (3), otpustite nosač (2) i izvadite žarulju (1) iz kućišta. Umetnite novu svjetiljku, pričvrstite je nosačem i spojite konektor.

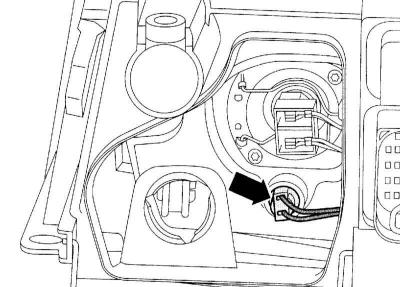

7. Parkirno svjetlo: Otpustite jezičke za zaključavanje i uklonite uložak (strelica na priloženoj ilustraciji) iz tijela. Izvadite žarulju iz utičnice, zamijenite je novom i umetnite utičnicu u kućište.
8. Ugradite motor za podešavanje dometa prednjeg svjetla na stražnju stranu prednjeg svjetla, vratite poklopac prednjeg svjetla i pričvrstite ga nosačem.
9. Daljnja instalacija se provodi obrnutim redoslijedom uklanjanja.
Pokazivač smjera
1. Uklonite prednje svjetlo, pogledajte odjeljak Skidanje i postavljanje farova.

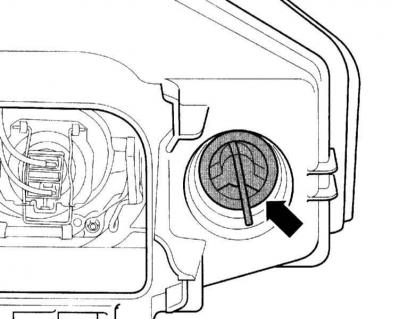

2. Okrenite steznu glavu (strelica na priloženoj ilustraciji) u smjeru suprotnom od kazaljke na satu i izvadite ga iz kućišta.
3. Pritisnite žarulju u grlo, okrenite i izvadite.
4. Zamijenite žarulju novom i umetnite utičnicu u kućište.
5. Ponovno postavite prednje svjetlo, pogledajte odjeljak Skidanje i postavljanje farova.
