Sadržaj: Uklanjanje ↓ Montaža ↓
Uklanjanje
1. Odspojite negativni (-) kabel akumulatora.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
2. Uklonite oblogu vrata, pogledajte odgovarajući odjeljak.
3. Uklonite okvir vrata s podizačem prozora s vrata, pogledajte odjeljke Uklanjanje i postavljanje okvira prozora prednjih vrata i Uklanjanje i postavljanje podizača prozora.
4. Odvojite konektor brave vrata.

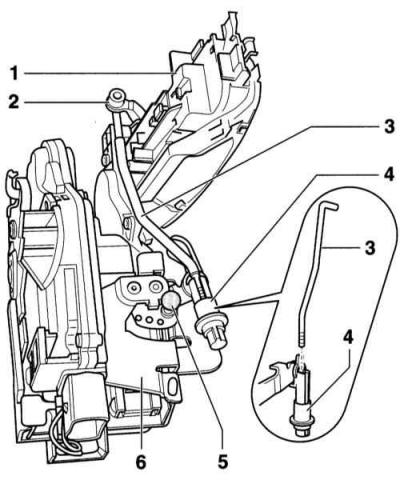

5. Prilikom ugradnje stare brave: Odspojite pogonsku šipku (3) na ručki vrata (1) od držača stezaljke (2).
6. Prilikom postavljanja nove brave na vratima: Pomaknite čahuru (4) prema dolje i uklonite pogonsku šipku (3). (5) – igla za zaključavanje, (6) – brava za vezivanje.
7. Uklonite 2 vijka (1) i skinite bravu (3) s vrata prema dolje. (2) – obloga.
8. Odspojite kabel pogona vrata (5) na bravi i poluzi za otpuštanje (4).
Montaža
1. Spojite kabel pogona vrata (5) na polugu za otpuštanje (4), okrenite za 90° (strelica) i spojite na bravu.
2. Umetnite bravu u vrata i pričvrstite je zakretnim momentom 20 Nm.
3. Prilikom postavljanja nove brave: Umetnite pogonsku šipku (3) u čahuru (4). Za pričvršćivanje, pomaknite rukav prema gore. Uklonite zatik za zaključavanje (5) iz brave (6).
4. Prilikom ugradnje stare brave: Spojite pogonsku šipku na kvaku vrata, pogledajte odjeljak Uklanjanje i postavljanje ručke vrata.
5. Spojite konektor brave na vratima.
6. Postavite okvir vrata s podizačem prozora na vrata, pogledajte odjeljak Uklanjanje i postavljanje motora podizača prozora.
7. Ugradite oblogu vrata, pogledajte odgovarajući odjeljak.
8. Spojite negativni (-) kabel akumulatora.
Upozorenje: Slijedite upute u odjeljku Zamjena baterije.
