Увага! Парадак дзеянняў дадзены на прыкладзе аўтамабіляў з дызельным рухавіком.
Зняцце
1. Адбярыце з бака ўсё наяўнае паліва, калі яно не было выпрацавана. У майстэрнях для гэтага выкарыстоўваюць адмысловую прынаду для адпампоўкі паліва VAS 5190 (гл. ілюстрацыю 3.1).
2. Зніміце задняе сядзенне.

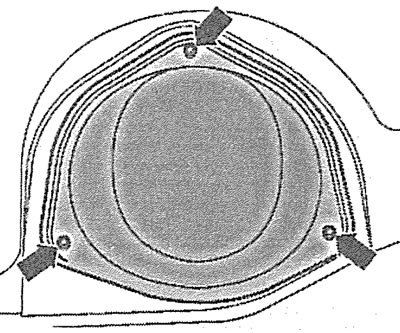

3. Выкруціце ніты (гл. стрэлкі на ілюстрацыі і) мацавання вечка на дно, якой зачынена топливоподкачивающий помпа з датчыкам паказальніка запасу паліва.
4.3. Выкруціце ніты (гл. стрэлкі) мацаванні вечка на дно, якой зачынена топливоподкачивающий помпа з датчыкам паказальніка запасу паліва

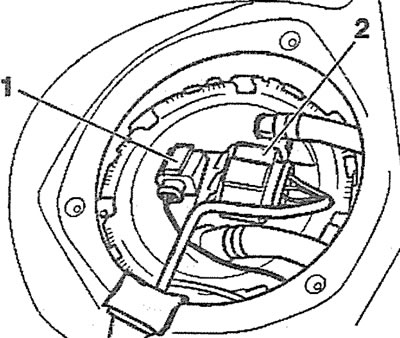

4. Адлучыце штэкеры 1 і 2 ад вечка топливоподкачивающего помпы (гл. ілюстрацыю).
4.4. Адлучыце штэкеры 1 і 2 ад вечка топливоподкачивающего помпы

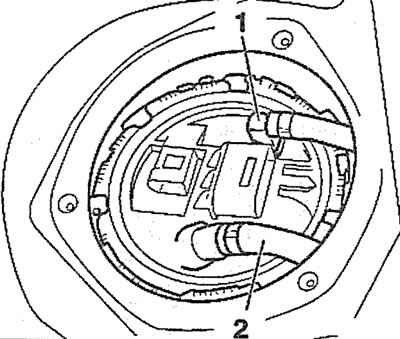

5. Адлучыце падаючы 2 і зваротны 1 топливопроводы ад вечка топливоподкачивающего помпы (гл. ілюстрацыю).
4.5. Адлучыце які падае 2 і зваротны 1 топливопроводы ад вечка топливоподкачивающего помпы
6. Аўтамабілі са стаяначным ацяпляльнікам. Адлучыце паліваправод стаяначнага ацяпляльніка.

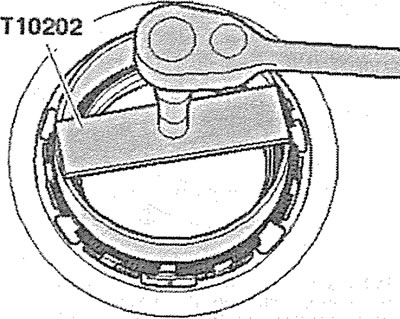

7. Адкруціце кальцавую гайку, скарыстаўшыся спецыяльным ключом, каталожны нумар якога Т10202 (гл. ілюстрацыю).
4.7. Адшрубуйце кальцавую гайку, скарыстаўшыся адмысловым ключом, каталожны нумар якога Т10202

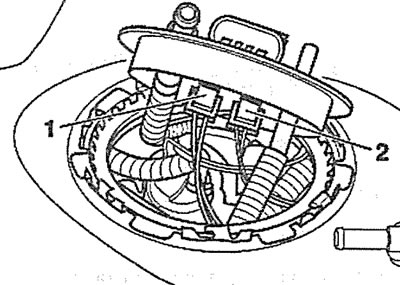

8. Выміце вечка топливоподкачивающего помпы разам з ушчыльняльнай пракладкай з адтуліны ў паліўным баку, а затым адлучыце штэкеры 1 і 2 на ніжнім баку вечка (гл. ілюстрацыю).
4.8. Адлучыце штэкеры 1 і 2 на ніжнім боку вечка топливоподкачивающего помпы

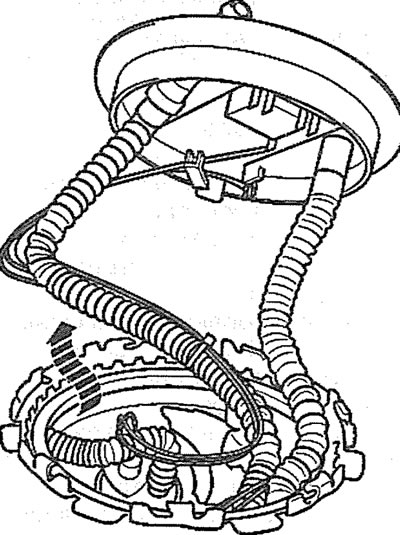

9. Падайце вечка помпы з падлучанымі да яе топливопроводами ўверх (гл. стрэлку на ілюстрацыі).
4.9. Падайце вечка помпы з падлучанымі да яе топливопроводами уверх (гл. стрэлку)

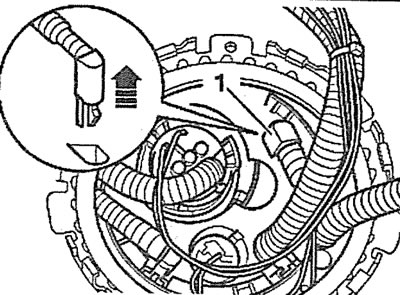

10. Прасуньце руку ў адтуліну паліўнага бака і адлучыце трымальнік! зваротнага паліваправода ўнутры бака (гл. стрэлку на ілюстрацыі).
4.10. Прасуньце руку ў адтуліну паліўнага бака і адлучыце трымальнік 1 зваротнага паліваправода ўсярэдзіне бака (гл. стрэлку)

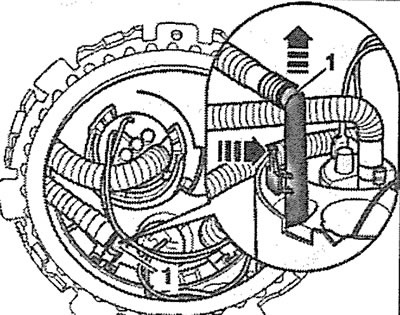

11. Прасуньце руку ў адтуліну паліўнага бака і адлучыце накіравальную трубку 1 паліваправода (гл. стрэлкі на ілюстрацыі)і выміце паліваправод.
4.11. Прасуньце руку ў адтуліну паліўнага бака і адлучыце накіравальную трубку 1 топливопровода (гл. стрэлкі)

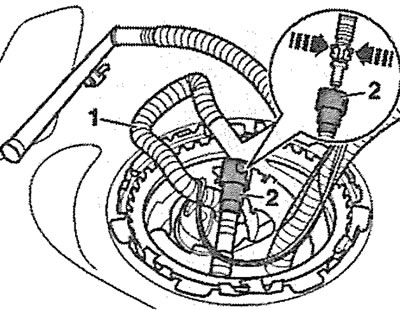

12. Акуратна націсніце на павадкі (гл. стрэлкі на ілюстрацыі) траяка 2 і адлучыце паліваправод 1 ад траяка.
4.12. Акуратна націсніце на павадкі (гл. стрэлкі) траяка 2 і адлучыце паліваправод 1 ад траяка

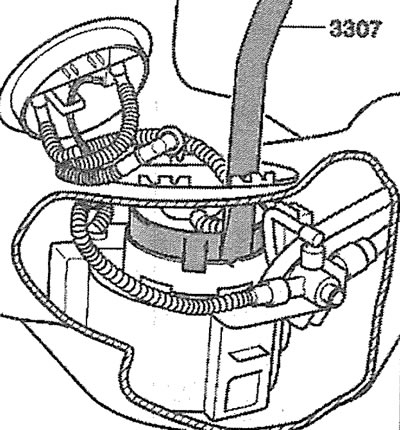

13. Звярніце палівападпампоўваючую помпу ў баку адмысловым ключом, напрыклад, ключом 3307, прыкладна на 15° да ўпора налева, вызваліўшы яго такім чынам са штыкавага заціску (гл. ілюстрацыю).
4.13. Павярніце топливоподкачивающий помпа ў баку адмысловым ключом 3307 прыкладна на 15'да ўпора налева, вызваліўшы яго такім чынам са штыкавага заціску

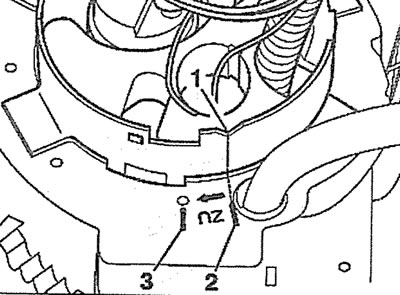

14. Пераканайцеся, што выманне 1 на корпусе помпы ўсталявана насупраць пазнакі 2, і акуратна зніміце топливоподкачивающий помпа (гл. ілюстрацыю).
4.14. Пераканайцеся, што выемка 1 на корпусе помпы ўсталявана насупраць пазнакі 2

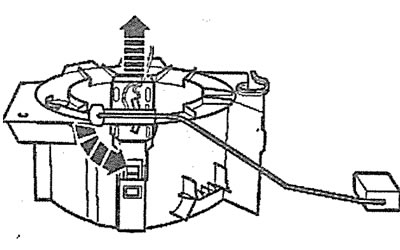

15. Выміце датчык паказальніка запасу паліва (гл. стрэлкі на ілюстрацыі).
4.15. Выміце датчык паказальніка запасу паліва (гл. стрэлкі)
Усталяванне
Усталёўка топливоподкачивающего/паліўнай помпы вырабляецца ў паслядоўнасці, зваротнай зняццю.

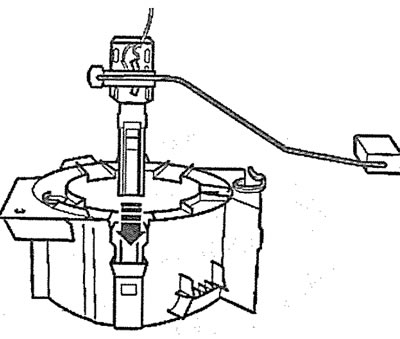

16. Усталюйце датчык паказальніка запасу паліва на яго пасадкавае месца і акуратна націсніце на датчык да пстрычкі фіксатара (гл. стрэлку на ілюстрацыі).
4.16. Усталюеце датчык паказальніка запасу паліва на яго пасадкавае месца і акуратна націсніце на датчык да пстрычкі фіксатара (гл. стрэлку)
17. Усталюйце топливоподкачивающий помпа на месца так, каб выманне 1 на корпусе помпы супала з пазнакай 3 (гл. ілюстрацыю 4.14). Затым звярніце топливоподкачивающий помпа з дапамогай ключа 3307 да ўпора направа, каб выманне 1 усталявалася насупраць пазнакі 2 (гл. ілюстрацыю 4.14).

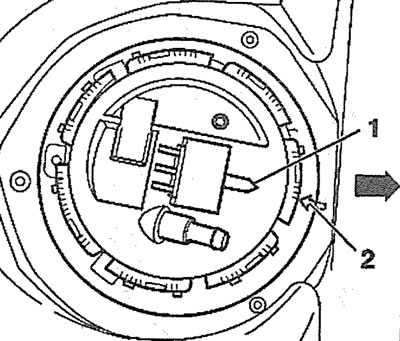

18. Упэўніцеся, што паказальнік 1 на вечку топливоподкачивающего помпы знаходзіцца насупраць пазнакі 2 на паліўным баку (гл. ілюстрацыю).
4.18. Пераканайцеся, што паказальнік 1 на вечку топливоподкачивающего помпы знаходзіцца насупраць пазнакі 2 на паліўным баку
