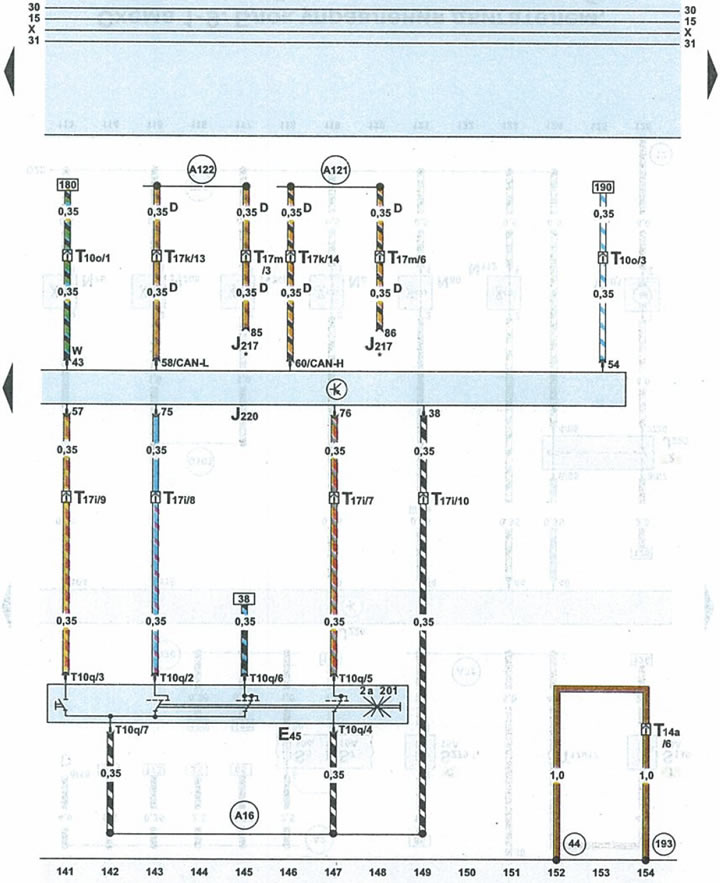

Схема 1-11. Блок кіравання рухавіком, выключальнік круіз-кантролю
Е45 | выключальнік круіз-кантролю |
J217 | блок кіравання АКПП |
J220 | блок кіравання рухавіком |
Т10о | 10-кантактны штэкер карычневага колеру на блоку засцерагальнікаў і рэле пад абцякальнікам |
T1Oq | 10-кантактны штэкер чорнага колеру выключальніка круіз-кантролю |
Т14а | 14-кантактны штэкер чорнага колеру з левага боку маторнага адсека |
T17i | 17-кантактны штэкер белага колеру на блоку засцерагальнікаў і рэле пад абцякальнікам |
Т17k | 17-кантактны штэкер чырвонага колеру на блоку засцерагальнікаў і рэле пад абцякальнікам |
Т17m | 17-кантактны штэкер сіняга колеру на правай баку пярэдняй стойкі |
44 | кропка масы (-) на левай частцы перадпакоя стойкі ўнізе |
193 | провад 1 «масы» (-) у джгуце правадоў вентылятара радыятара |
А16 | провад круіз-кантролю ў джгуце правадоў панэлі прыбораў |
А121 | провад шыны (High-Bus) абмену дадзенымі ў джгуце правадоў панэлі прыбораў |
А122 | провад шыны (Low-Bus) абмену дадзенымі ў джгуце правадоў панэлі прыбораў |
D | шыны абмену дадзенымі |
* | аўтамабілі з АКПП |
