Змест: Зняцце ↓ Ўстаноўка ↓
Зняцце
1. Зніміце кажух поликлинового рамяня. Для гэтага вывярніце 2 ніта SW 10 і адмацуеце кажух ад экрана шпулек запальвання.

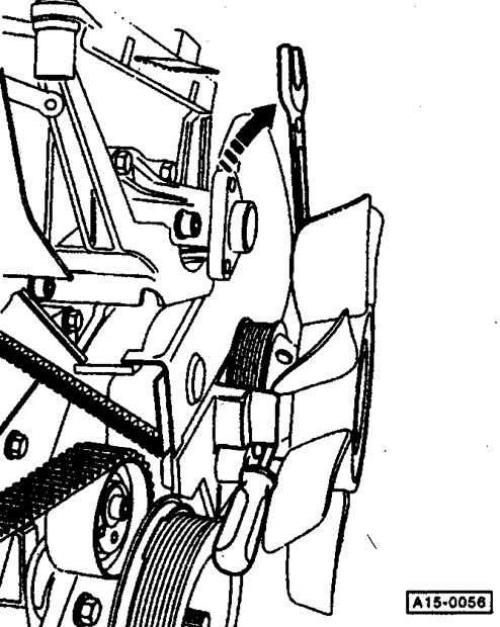

2. Рухавік з працоўным аб'ёмам 2,8 л і 30 клапанамі (193 к.с.): Адкруціце вентылятар з глейкавай муфтай. Для гэтага ў якасці стопар ўстаўце ў адно з чатырох адтулін шківа поликлинового рамяня адвёртку і абапрыце яе на кранштэйны вентылятара з глейкаснай муфтай. Гаечным ключом адварочвайце направа (левае разьбярства). Зніміце вентылятар.
3. Абазначце стрэлкай на паліклінавым рамяні з дапамогай фламастара або маркера напрамак яго руху. Каленчаты вал рухавіка круціцца, калі глядзець спераду, направа, гэта значыць у напрамку па гадзіннікавай стрэлцы.

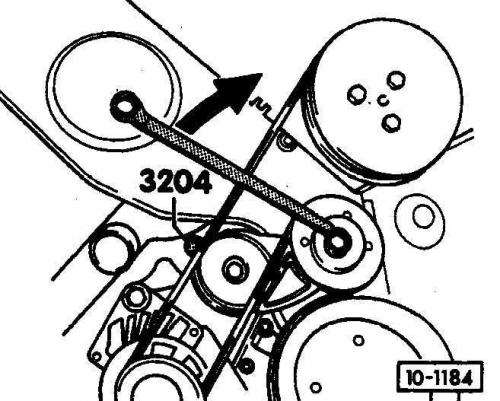

4. Клінавы рамень прыслабце. Для гэтага павярніце нацяжную прыладу, як паказана на малюнку, у кірунку стрэлкі колцавым гаечным ключом SW 15 і застопарыце падыходным штыфтам (∅ 6 мм), напрыклад, AUDI-3204. Папярэдне адвёрткай зніміце пластмасавы каўпачок з нацяжнога роліка.
Папярэджанне: У рухавіка магутнасцю 193 к.с. шасцігранны колцавы ключ 17 мм устаўце пад нацяжны ролік, кранштэйн нацяжнога роліка звярніце направа і застопарыце.
5. Паліклінавай рамень зніміце.
Ўстаноўка
1. Накладзяце поликлиновой рамень спачатку на прывадны і накіроўвалы ролікі і толькі затым на нацяжны ролік.
Папярэджанне: Калі зноў усталёўваецца былы ва ўжыванні рамень, варта звярнуць увагу на кірунак яго руху. Усталёўка рамяня ў зваротным кірунку павялічвае знос і можа прывесці да яго абрыву. Таму неабходна поликлиновой рамень заўсёды ўсталёўваць так, каб нанесеная стрэлка паказвала ў напрамку кручэння вала рухавіка (калі глядзець спераду, то ў напрамку па гадзіннікавай стрэлцы).
2. Усталюйце поликлиновой рамень на раменныя шківы. Злёгку націсніце на нацяжную прыладу ў напрамку стрэлкі. Выцягнеце ўстаўны штыфт. Пасля гэтага павольна звярніце нацягвальнік супраць кірункі стрэлкі, зважаючы на правільнае становішча поликлинового рамяня на раменных шківах.
3. Рухавік магутнасцю 193 к.с.: Вентылятар з вязкостной муфтай зацягвайце налева момантам 40 Нм.
4. Усталюеце кажух поликлинового рамяня. Усталюеце пластмасавы каўпачок на нацяжны ролік.
