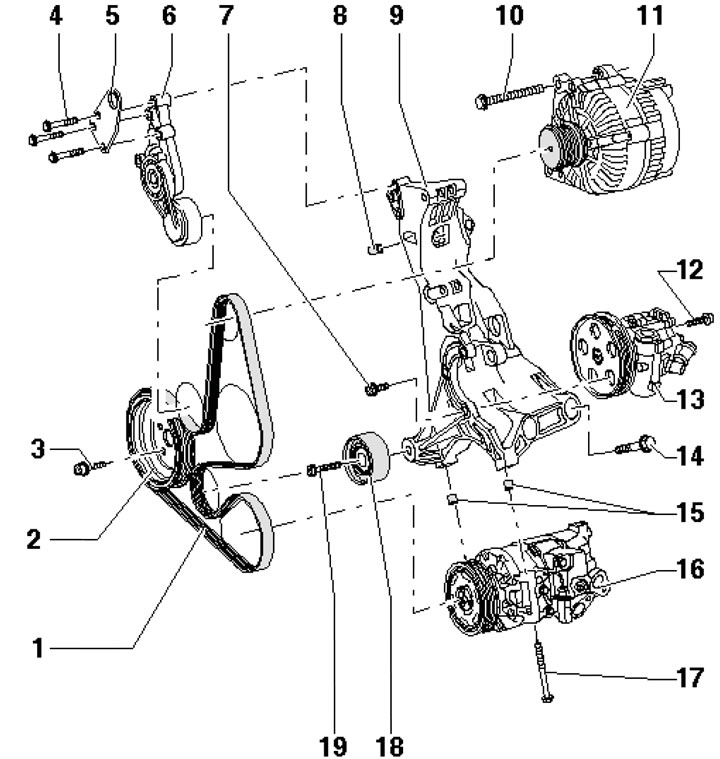

19.1. Дэталі ўстаноўкі рамяня генератара 1. Рэмень прывада генератара; 2. Шкiв каленчатага вала; 3. Спецыяльны ніт мацавання шківа 2, 10 Нм, затым дацягніце на кут 90°, выкарыстоўвайце новы ніт; 4. Ніты мацавання вушы 5, 23 Нм; 5. Пад'ёмны вуш рухавіка; 6. Нацягвальнік рамяня 1; 7. Ніт мацавання трымальніка 9, 23 Нм; 8. Утулка; 9. Трымальнік дапаможных агрэгатаў; 10. Ніты мацавання генератара, 23 Нм; 11. Генератар; 12. Задні ніт мацавання помпы ГУР, 23 Нм; 13. Помпа ГУР; 14. Ніты мацавання трымальніка 9, 45 Нм, вырабіце на разьбярства лак; 15. Утулкі (2 шт.); 16. Кампрэсар кліматычнай сістэмы; 17. Ніты мацавання кампрэсара 16, 25 Нм; 18. Прамежкавы ролік; 19. Ніт мацавання роліка 18,; 20. Нм, затым дацягніце на кут 90°, выкарыстоўвайце новы ніт
2. Пазначце на рамяні генератара кірунак яго руху мелам або фламастэрам, каб затым усталяваць рамень такой жа выявай. Прыслабце нацяжэнне рамяня, павярнуўшы нацягвальнік у кірунку стрэлкі (гл. ілюстрацыю 17.18), зафіксуйце нацягвальнік фіксатарам № Т40098 і зніміце рамень са шківаў і ролікаў.
Заўвага: Калі не атрымоўваецца зняць рамень са шківа, вывярніце крапежныя ніты нацягвальніка на некалькі абарачэнняў.
3. Устаноўка вырабляецца ў паслядоўнасці, зваротнай парадку дэмантажу кампанентаў. Перад усталёўкай рамяня сачыце затым, каб усе агрэгаты (генератар, кампрэсар, помпа ГУР) былі змантаваны трывала. Усталёўвайце які выкарыстоўваўся рамень так, каб ён рухаўся ў тым жа кірунку, што і раней. Звярніце ўвагу на правільнасць пасадкі рамяня на шківах і на яго ход.
