Съдържание: Премахване ↓ Монтиране ↓
Премахване
Поставете волана назад и надолу, доколкото е възможно, като използвате пълния диапазон на регулиране на кормилната колона, за да направите това. Отстранете въздушната възглавница. Свалете волана. Отстраняването и монтирането на връщащия пръстен с контактния пръстен трябва да се извърши в средно положение (колела в положение право напред).

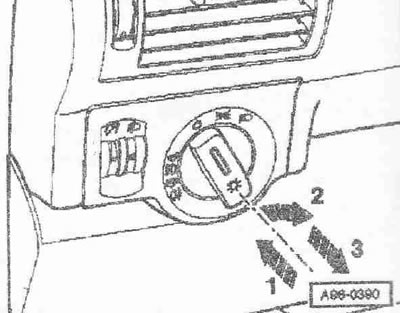

Поставете превключвателя на светлината на позиция "0". Натиснете превключвателя "стрелка 1" и в същото време го завъртете надясно "стрелка 2". Докато държите превключвателя в това положение, извадете превключвателя за осветление от корпуса на превключвателя "стрелка 3". Разкачете конекторите. Извадете отделението за съхранение от страната на водача.

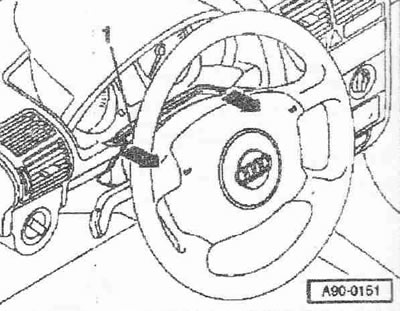

Премахнете облицовката "1" в "посоката на стрелката". Развийте винтовете "1...5". Свалете горния и долния капак на кормилната колона.

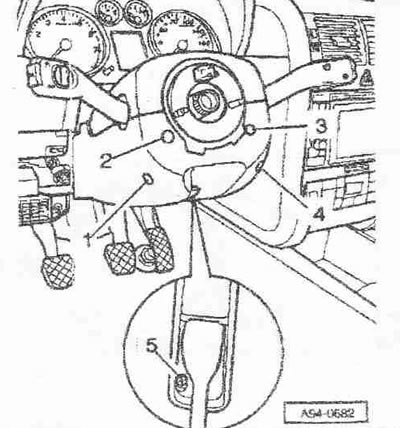

Изключете съединителите "1" и "2".

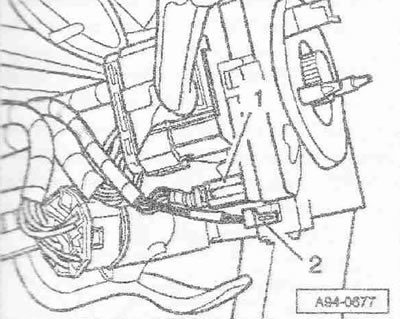

Проверете отново дали кормилната колона и предните колела са прави. Жълта точка трябва да се вижда в дупката "стрелка 1" и двете маркировки "стрелка" трябва да са в една линия.

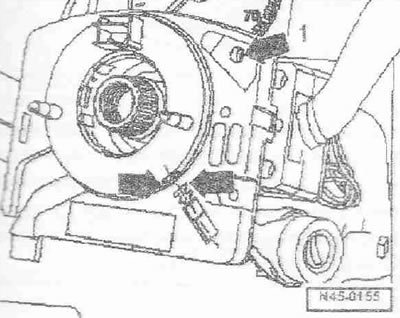

Фиксирайте контактния пръстен в средно положение с лентата "стрелка".

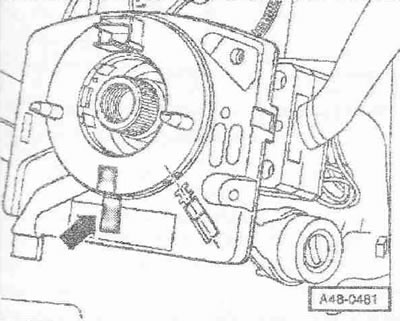

Разхлабете винта "стрелка" на скобата достатъчно, за да можете да премахнете превключвателя на кормилната колона. Разкачете съединителите на превключвателя на кормилната колона.
Монтиране
Монтажът е в обратен ред, докато е необходимо да премахнете лентата "стрелка".

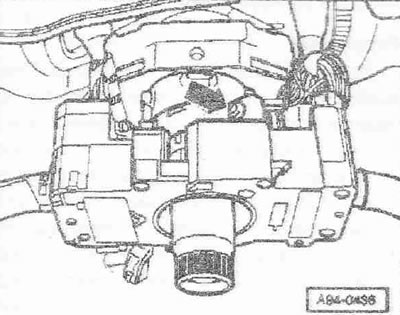

Проверете дали сензорът за ъгъл на волана "G85" е в средно положение: в отвора "стрелка 1" трябва да се вижда жълта точка и двете маркировки "стрелка" трябва да са в една линия. Преди да фиксирате, уверете се, че щепселните връзки са чисти.

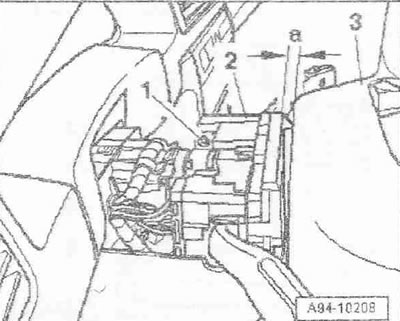

Монтирайте долната подложка за скоростна кутия върху кормилната колона. Монтирайте волана върху кормилната колона. Измерете разстоянието "a" между волана "3" и превключвателя на кормилната колона "2" (разстояние "a" = 3 mm). Ако разстоянието "a" не съвпада, превключвателят с долната тапицерия трябва да се премести по кормилната колона. Ако разстоянието "a" е правилно, затегнете винта "1". Поставете горната облицовка на превключвателя на кормилната колона в долните куки на облицовката, стиснете и завийте двете части. Инсталирайте отделението за съхранение от страната на водача. Монтирайте волана. Инсталирайте Airbag. Извършете основна настройка на сензора за ъгъл на волана "G85". При превозни средства с ABS/ESP Mark 60, извършете пробно шофиране на ESP в режим "основна настройка 093".
Моменти на затягане:
- Превключвател на кормилната колона към кормилната колона: 3 Nm
- Лостчета на кормилната колона: 1 Nm
