17.0. Блок за превключване с лостчета:
1 - плъзгащ пръстен и сензор за ъгъл на волана
2 - превключвател за чистачки / шайби на кормилната колона
3 - превключвател на лоста за превключване на мигачи / къси / дълги светлини
4 - затягащ пръстен
5 - болт. Момент на затягане 3 Nm
Оттегляне
1. Спуснете кормилната колона докрай.
2. Изключете при изключено запалване щепсела на проводника "тежести" (-) от отрицателния полюс на акумулатора.
Внимание! Ако радиото има код за достъп, тогава когато батерията е изключена, този код се изтрива. След като батерията е свързана, радиото може да се включи само чрез въвеждане на съответния код или чрез използване на услугите на сервиз на AUDI или производителя на радиото. Ето защо, преди да изключите акумулатора, проверете и запишете въведения код.
3. Отстранете въздушната възглавница от волана.
Внимание! Цялата работа, свързана със системата на въздушните възглавници, трябва да бъде поверена на специализиран сервиз.
4. Свалете волана (вижте съответната глава).
5. Извадете капака 1 на арматурното табло отстрани и след това го свалете (вижте илюстрацията).

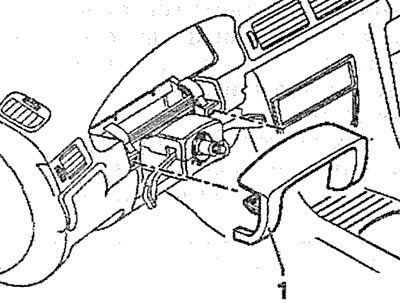

17.5. Издърпайте капак 1 на арматурното табло отстрани и след това го свалете
6. Отстранете корпуса на кормилната колона, като развиете съответните закрепващи болтове.
7. Развийте болтове 1, 3, 5-7 и отстранете горните 4 и долните 2 подложки на блока на подзавиващите превключватели (вижте илюстрация).

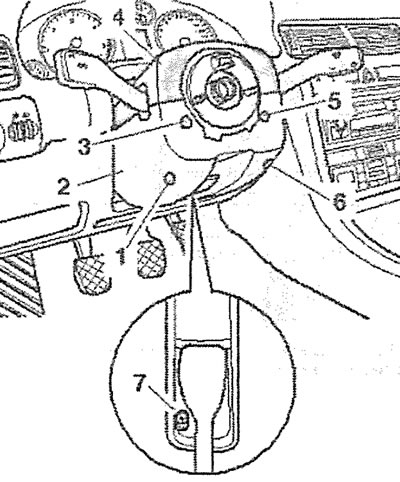

17.7. Развийте болтовете 1, 3, 5-7 и отстранете горните 4 и долните 2 подложки на блока за превключване на кормилната колона
8. Разкачете щепсели 1 и 2 (вижте илюстрацията).

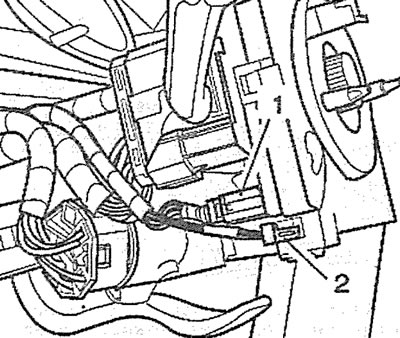

17.8. Изключете щепселите 1 и 2
9. Уверете се, че жълта маркировка се вижда в отвора (вижте стрелка 1 на илюстрация 17.9) на плъзгащия пръстен и че двете маркировки (вижте стрелките на илюстрация 17.9) върху тялото на пръстена са в една линия. Фиксирайте контактния пръстен в това положение с лепяща лента (вижте стрелката на илюстрация 17.9a).

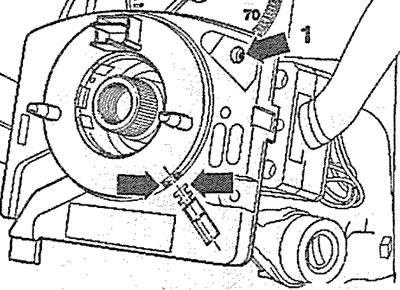

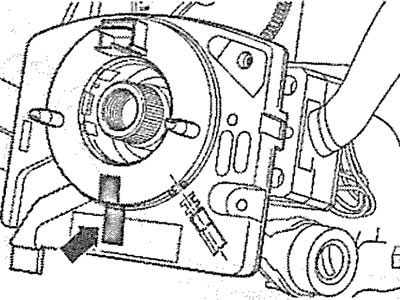

17.9. Уверете се, че жълтата маркировка се вижда в отвора (вижте стрелка 1) на контактния пръстен и че двете маркировки (вижте стрелките) върху тялото на пръстена са на една линия | 17.9а. Закрепете плъзгащия пръстен в това положение с лепяща лента (вижте стрелката) |
10. Разхлабете болта 2 скоби за закрепване на превключвателите на кормилната колона, така че да се движат достатъчно лесно (вижте илюстрацията).

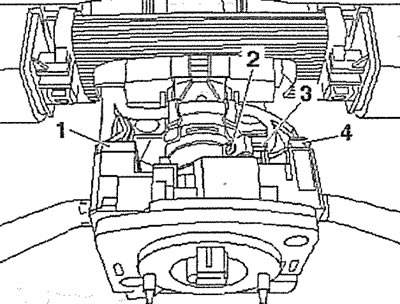

17.10. Разхлабете болта 2 на яката на превключвателите на кормилната колона, така че да се движат достатъчно лесно
11. Разкачете щепсели 1, 3 и 4 (вижте илюстрация 17.10) и след това отстранете превключвателите от кормилния вал.
Инсталиране
Превключвателите на кормилната колона се монтират в обратен ред на отстраняване.
12. Подравнете превключвателя на кормилната колона 2 и долната част 3 на корпуса на кормилната колона така, че вдлъбнатината "а" от волана да е 3 мм. В това положение затегнете болта 1 на яката за закрепване на превключвателя (вижте илюстрацията).

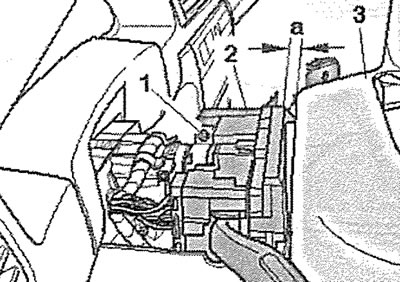

17.12. Подравнете превключвателя на кормилната колона 2 и долната част 3 на капака на кормилната колона така, че изместването "a" спрямо волана да е 3 mm. В това положение затегнете болта 1 на монтажната скоба на превключвателя
