Преди да смените крушка, изключете съответния консуматор на ток.
Внимание! Не докосвайте стъклените колби с пръсти. Използвайте чисти хартиени кърпи за това. Отпечатъците от пръсти се изпаряват и след това се отлагат върху рефлектора, което го кара да потъмнява. Електрическите крушки трябва да се сменят само с крушки със същия дизайн. Ако поради небрежност все още остават петна по крушката на крушката, отстранете ги с чиста кърпа без власинки, навлажнена с алкохол.
Внимание! Лещите на фаровете са пластмасови и покрити със защитен лак. Забранено е изтриването им със сухи или мръсни парцали.
Внимание! Халогенните фарове за дълги, къси светлини и фарове за мъгла са пълни с газ и под налягане. Затова, когато работите с тях, носете предпазни очила и работни ръкавици, за да избегнете порязвания, ако лампата се повреди.
Внимание! Към ксеноновите крушки се подава високо напрежение, което е свързано с риск за живота при неквалифицирано боравене. Поради тази причина подмяната на ксенонови крушки не е разгледана в това ръководство.
Фар
Крушка за къси светлини
1. Ляв фар. Свалете капачката на резервоара на кормилното управление (вижте стрелката на илюстрацията), за да осигурите достъп до фара.

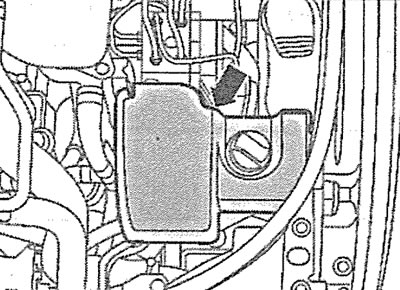

14.1. Свалете капачката на резервоара на кормилното управление (вижте стрелката), за да получите достъп до левия фар
2. Десен фар. Отстранете защитния капак (вижте стрелка 1 на илюстрацията), развийте болтовете (вижте стрелките на илюстрацията) и отстранете въздуховодите 1 и 2, за да осигурите достъп до фара.

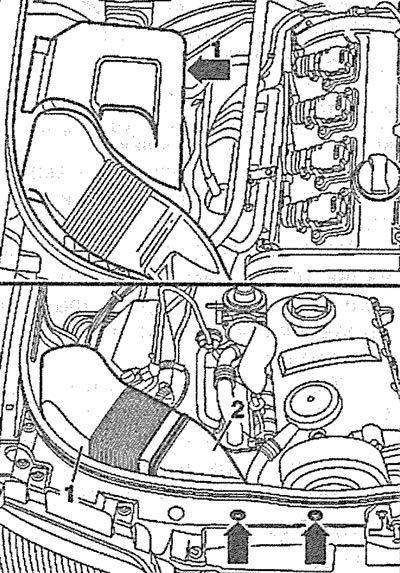

14.2. Свалете защитния капак (вижте стрелка 1), развийте болтовете (вижте стрелките) и отстранете въздуховодите 1 и 2, за да осигурите достъп до десния фар
3. Извийте две телени скоби на задната стена на фара (вижте стрелките на илюстрацията) и свалете капака на фара.

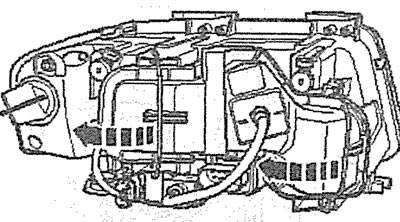

14.3. Натиснете двете телени скоби на гърба на фара (вижте стрелките) и свалете капака на фара
4. Изключете щепсела 2, освободете пружинната скоба 1, задържаща таблото с крушки, и внимателно извадете крушката на късите светлини (вижте илюстрацията).

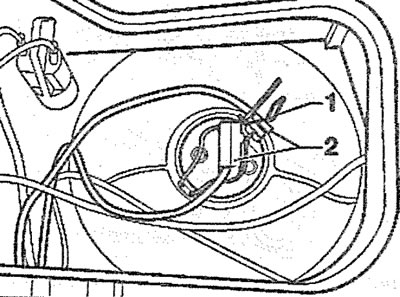

14.4. Изключете щепсела 2, освободете пружинната скоба 1, задържаща таблото на крушката и внимателно извадете крушката на късите светлини
5. Поставете нова електрическа крушка, така че издатината на основата й да пасне в съответната издатина на фара.
Внимание! Не докосвайте стъклените колби с пръсти. Ако поради небрежност все още остават петна по крушката на крушката, отстранете ги с чиста кърпа без власинки, навлажнена с алкохол.
6. Затегнете основата на крушката с пружинна скоба 1, свържете щепсел 2 (вижте илюстрация 14.4).
7. Сменете капака на фара и го закрепете с телени скоби.
8. Свържете се със сервиз, за да проверите разсейването на лъча на фаровете. Крушка за дълги светлини
9. Ляв фар. Свалете капака на резервоара на кормилното управление (вижте стрелката на илюстрация 14.1), за да осигурите достъп до фара.
10. Десен фар. Отстранете защитния капак (вижте стрелка 1 на илюстрация 14.2), развийте болтовете (вижте стрелките на илюстрация 14.2) и отстранете въздуховодите 1 и 2, за да осигурите достъп до фара.
11. Извийте две телени скоби на задната стена на фара (стрелките на илюстрация 14.3 вижте) и свалете капака на фара.
12. Изключете щепсела 1, освободете пружинната скоба 2, задържаща таблото с крушки, и внимателно извадете крушката за къси светлини (вижте илюстрацията).

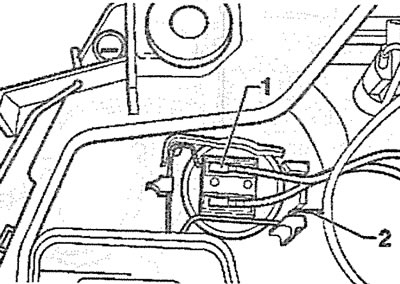

14.12. Изключете щепсела 1, освободете пружинната скоба 2, задържаща таблото на крушката и внимателно извадете крушката на късите светлини
13. Поставете нова електрическа крушка, така че издатината на основата й да пасне в съответната издатина на фара.
Внимание! Не докосвайте стъклените колби с пръсти. Ако поради небрежност все още остават петна по крушката на крушката, отстранете ги с чиста кърпа без власинки, навлажнена с алкохол.
14. Затегнете основата на крушката с пружинна скоба 2, свържете щепсел 1 (вижте илюстрация 14.12).
15. Сменете капака на фара и го закрепете с телени скоби.
Крушка за паркиране
16. Ляв фар. Свалете капака на резервоара на кормилното управление (вижте стрелката на илюстрация 14.1), за да осигурите достъп до фара.
17. Десен фар. Отстранете защитния капак (вижте стрелка 1 на илюстрация 14.2), развийте болтовете (вижте стрелките на илюстрация 14.2) и отстранете въздуховодите 1 и 2, за да осигурите достъп до фара.
18. Извийте две телени скоби на задната стена на фара (стрелките на илюстрация 14.3 вижте) и свалете капака на фара.
19. Завъртете патрона на крушката за паркиране 1 обратно на часовниковата стрелка и внимателно извадете патрона от корпуса на фара (вижте илюстрацията).

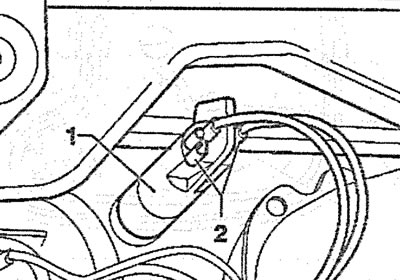

14.19. Завъртете държача на крушката за паркиране 1 обратно на часовниковата стрелка и внимателно извадете държача на крушката от корпуса на фара.
Внимание! Разкачете щепселите 2 (вижте илюстрация 14.19) само когато сменяте касетата.
20. Внимателно извадете крушката от фасунгата.
Внимание! Не докосвайте стъклената крушка с пръсти, използвайте салфетка.
21. Поставете нова електрическа крушка в гнездото.
22. Поставете патрона с електрическата крушка в корпуса на фара и го завъртете по посока на часовниковата стрелка, докато спре.
23. Сменете капака на фара и го закрепете с телени скоби.
Мигач
24. Свалете левия фар (вижте съответната глава).
25. Десен фар. Отстранете въздушния филтър (вижте съответната глава).
26. Завъртете касетата 1 обратно на часовниковата стрелка и извадете касетата от корпуса на индекса (вижте илюстрацията).

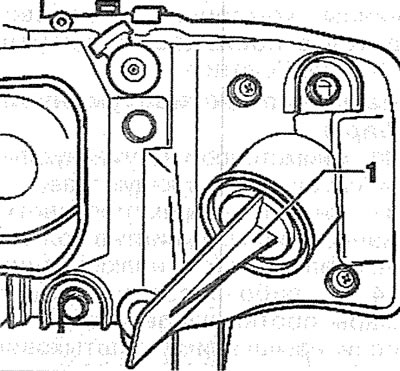

14.26. Завъртете касетата 1 обратно на часовниковата стрелка и извадете касетата от корпуса на показалеца
27. Внимателно натиснете надолу крушката, докато се измести в гнездото и я завъртете на около четвърт оборот наляво.След това извадете крушката от гнездото.
Внимание! Не докосвайте стъклената крушка с пръсти, използвайте салфетка.
28. Поставете нова крушка в гнездото и я завъртете надясно.
29. Инсталирайте патрона с новата електрическа крушка в корпуса на индикатора и закрепете патрона, като го завъртите по посока на часовниковата стрелка.
Освен това инсталирането на демонтираните компоненти се извършва в обратен ред на отстраняване.
Крушка за мъгла
30. Отстранете фара за мъгла (вижте съответната глава).
31. Отстранете капака на фара за мъгла, като развиете болтовете 2 на неговото закрепване (вижте илюстрация 14.31) или като завъртите капака на фара обратно на часовниковата стрелка, ако капакът има байонетно закрепване (вижте стрелката на илюстрация 14.31a).

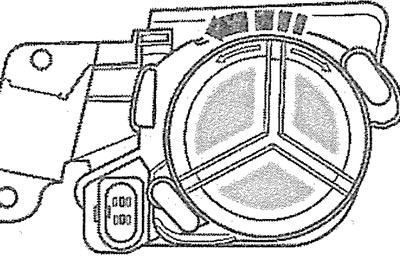

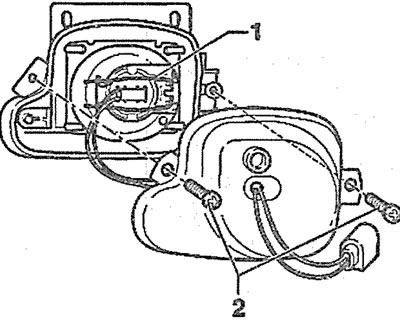

14.31. Отстранете капака на фара за мъгла, като развиете болтовете 2 на неговото закрепване | 14.31а. Отстранете капака на фара за мъгла, като завъртите капака на фара обратно на часовниковата стрелка, ако капакът има байонетна стойка (вижте стрелката) |
32. Извийте скоба 1 (вижте илюстрации 14.31 и 14.32) и извадете гнездото на крушката от фара.

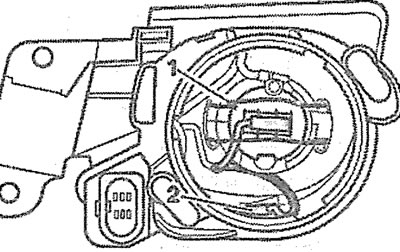

14.32. Натиснете телената скоба 1 и извадете държача на крушката от фара (капак на фара за мъгла с байонетно закопчаване)
33. Разкачете щепселите 2 на капака на фара (вижте илюстрации 14.32 и 14.33).

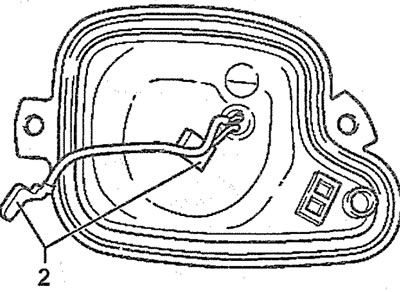

14.33. Разкачете щепселите 2 на капака на фара (капакът на фара за мъгла е завинтен)
Внимание! Не докосвайте стъклената крушка с пръсти, използвайте салфетка.
34. Поставете нова крушка в патрона и закрепете патрона с крушката в корпуса на фара за мъгла, като го захванете със скоба.
35. Свържете щепселите, монтирайте капака на фара за мъгла.
Освен това инсталирането на демонтираните компоненти се извършва в обратен ред на отстраняване.
Крушки за задно осветление
36. Изключете запалването.
37. Поставете превключвателя за външно осветление на арматурното табло в положение "0".
38. Отстранете страничната облицовка на багажника. От лявата страна на багажника има бордови инструменти, които трябва да бъдат премахнати.
39. Изключете щепсела 1 (вижте илюстрацията).

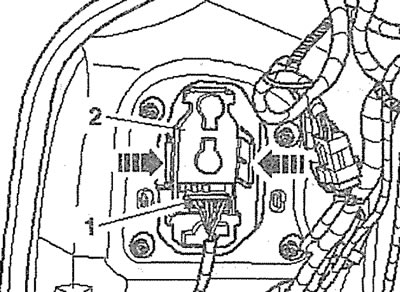

14.39. Изключете щепсела 1
40. Стиснете проводниците (вижте стрелките на илюстрацията) и освободете 2-те задни крушки на платката (вижте илюстрация 14.39).
41. Внимателно натиснете надолу крушката, докато се измести в гнездото и я завъртете на около четвърт оборот наляво.След това извадете крушката от гнездото. внимание! Не докосвайте стъклената крушка с пръсти, използвайте салфетка.
42. Поставете нова крушка в гнездото и я завъртете надясно.
43. Поставете таблото с крушките във фенера и го фиксирайте.
44. Свържете и закрепете щепсела 1 (вижте илюстрация 14.39).
Крушка за заден фар за мъгла
45. Изключете запалването.
46. Свалете тапицерията на багажника.
47. Завъртете патрон 1 с крушката на левия фар за мъгла обратно на часовниковата стрелка, а десния - по посока на часовниковата стрелка и извадете патрона от корпуса (вижте илюстрацията).

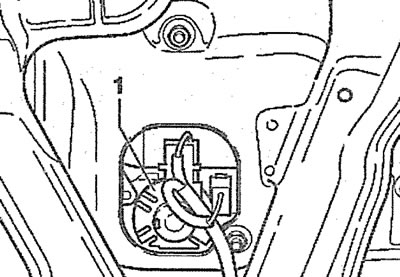

14.47. Завъртете гнездото 1 с крушката на левия фар за мъгла обратно на часовниковата стрелка, а десния - по посока на часовниковата стрелка и извадете гнездото от корпуса
48. Внимателно натиснете надолу крушката, докато се измести в гнездото и я завъртете на около четвърт оборот наляво.След това извадете крушката от гнездото.
Внимание! Не докосвайте стъклената крушка с пръсти, използвайте салфетка.
49. Поставете нова крушка в патрона и, като натиснете, завъртете я надясно.
50. Поставете патрона с нова електрическа крушка в лампата и я фиксирайте, като я завъртите по посока на часовниковата стрелка / обратно на часовниковата стрелка.
51. Поставете тапицерията на багажника.
Светлина на регистрационния номер
52. Изключете запалването.
53. Поставете превключвателя за външно осветление на арматурното табло в положение "0".
54. Развийте болта за закрепване на фенера за осветяване на регистрационния номер (вижте стрелката на илюстрацията) и внимателно вземете фенера.

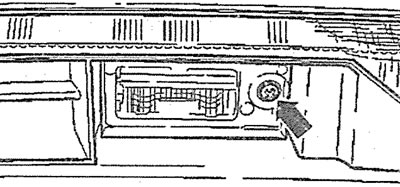

14.54. Развийте монтажния болт на светлината на регистрационния номер (вижте стрелката)
55. Внимателно извадете крушка 1 (5 W) от гнездото и я сменете с нова (вижте илюстрацията).

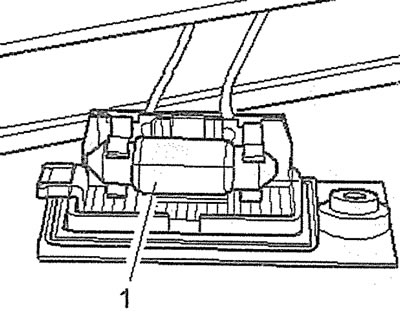

14.55 часа. Внимателно извадете крушка 1 (5 W) от цокъла и я сменете с нова.
56. Поставете отново светлината на регистрационния номер и я закрепете с болта. Болтът се затяга без много усилия.
