A. Конектор за превключвател на чистачките
B. Конектор за FIS, интервал на чистачките и OECO бутон (ако е оборудван)
C. Конектор за система за круиз контрол
D. Конектор за превключвател на мигачите

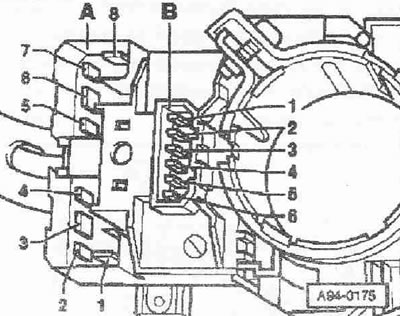

Оформление на съединителя на превключвателя на чистачките -A-
1. Терминал 53
2. Не е заето
3. Терминал 53е
4. Терминал 53c
5. Не е зает
6. Терминал 53б
7. Прекъсната работа на чистачките
8. Терминал 53а
Разпределяне на щифтове за FJS, интервал на чистачките и бутон Oeko (ако има такъв) -B-
- 1. Информационна система, превключвател в дясно положение
- 2. Информационна система, превключвател в ляво положение
- 3. Терминал 31
- 4. Информационна система, нулиране
- 5. Реле за автоматични прекъснати чистачки -J31-
- 5. Терминал 31

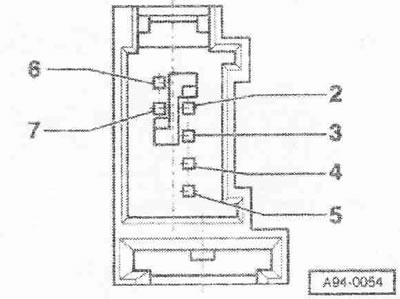

Назначаване на щифтове за круиз контрол -C-
1. Не е зает
2-5. Използван двигател
6. Терминал 15а
7. Употребяван двигател

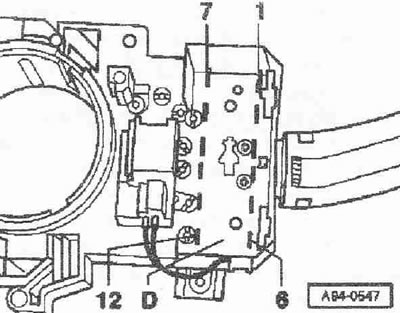

Разпределение на съединителя за превключвателя на мигачите -D-
1/2. Терминал 30
3. Терминал L
4. Терминал P
5. Терминал 49а
6. Не е заето
7. Терминал 56
8. Терминал 5bb
9. PL терминал
10. PR терминал
11. Терминал R
12. Терминал 56а
