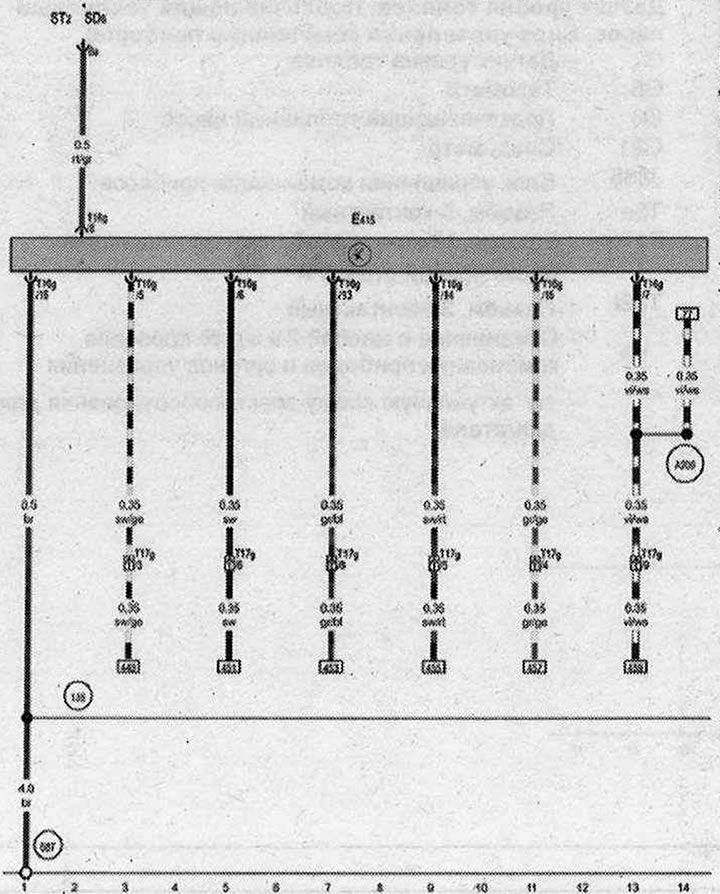

Превключвател за достъп и стартиране на двигателя, предпазител 6 в кутия с предпазители D
- E415 - Превключвател за достъп и стартиране на двигателя
- ST2 - Кутия с предпазители 2
- SD6 - Предпазител 6 в кутия с предпазители D
- T16g - Конектор, 16-пинов
- T17g - Конектор, 17-пинов, в съединителната кутия на дясната А-колона
- 135 - Земя 2 в арматурното табло и кабелния сноп за управление
- 687 - Заземяване точка 1 на централния тунел
- A209 - Връзка 1 (LIN шина) в арматурното табло и управлява кабелния сноп
- * - виж текущата схема на кутията с предпазители
| ws | бяло | sw | черен |
| ro | червено | rt | червено |
| br | кафяво | gn | зелено |
| bl | синьо | gr | сиво |
| li | лилаво | vi | лилаво |
| ge | жълто | or | оранжево |
| rs | розово |
(Оригиналната статия се намира в онлайн ресурса: AUDIMANUAL.RU)
