Изходът за външен аудио източник "R199" се предлага в няколко версии.
CAN варианти
Опция AMI (Audi Music interface) монтиран в жабката.
Версията с изход Aux-In се монтира в отделението за съхранение на централната конзола. Тези изходи за външни аудио източници "R199" са свързани директно към радиото "R". Инсталиран е или AMI изход, или жак Aux-In.
MMI варианти
Опция AMI (Audi Music Interface) е компонент от употребявана комуникационна електроника 1 "J794". Интерфейсът се намира в жабката. Версията с изход Aux-In се монтира в отделението за съхранение на централната конзола. Тези клеми за външен аудио източник "R199" са свързани директно към използваната комуникационна електроника 1 "J794". Инсталиран е или AMI изход, или жак Aux-In. Връзката за външен аудио източник "R199" ви позволява да свържете различни външни аудио източници: iPod, MP3 плейър, USB устройство. Необходими са подходящи адаптери и кабели. Отстраняването на неизправностите се извършва в режим "Насочвано откриване на неизправности".
Plug-in изходни конектори за външни аудио източници "R199" AMI (CAN)

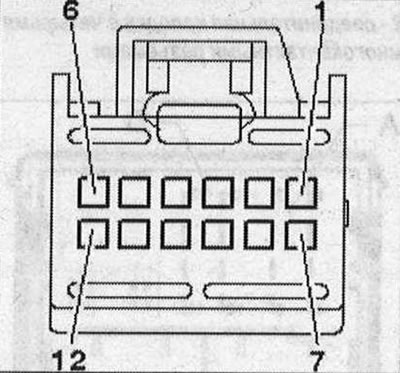

Многопинов конектор, 12-пинов (T12t)
1. Терминал 31; 2. CAN-Infotainment Low; 3/5/6. не участва; 4. Нискочестотен изход на правата, към радиото "R"; 7. Терминал 30; 8. CAN-lnfotainment High; 9. Нискочестотен изход вляво. към радио "Р"; 10. Нискочестотен изход (маса) към радио "R".Plug-in изходни конектори за външни аудио източници "R199" интерфейс (MMI)
Многопинов конектор, 30-пинов (T3d), черен

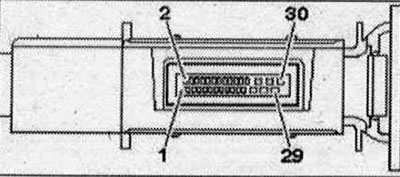

Всички контакти са свързани към използвана комуникационна електроника 1 "J794".
1. NF-ln отляво; 2. NF-ln вдясно; 3. Маса NF; 4. NF-ln тегло на екрана 13/14. iPod данни; 16. Идентификация на iPod; 17. D(+); 18.D(-); 21. Detect; 22. Маса; 24. FBAS кабел (-); 25. USB (маса); 27. FBAS кабел (+); 28. USB (+5V)Plug-in изходни конектори за външни аудио източници "R199" (Aux-lii)
Многопинов конектор, 4-пинов (T4i) (CAN)

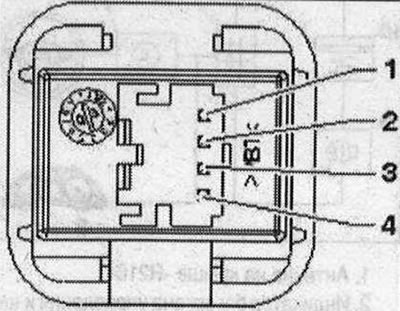

Всички контакти са свързани към радио "R".
1. Маса NF; 2. НФ. наляво; 3. НФ. отдясно; 4. Терминал 31Многопинов конектор, 5-пинов (T5g) (MM1)

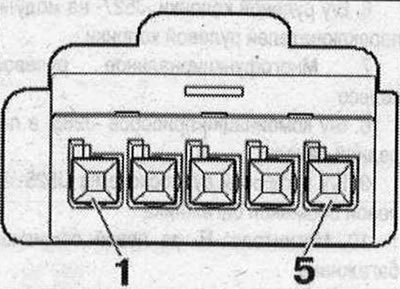

Всички контакти са свързани към използвана комуникационна електроника 1 "J794".
1. Маса NF; 2. НФ. наляво; 3. НФ. отдясно; 4. Екран "маса"; 5. Detect.Премахване на изхода за външни аудио източници "R199" (AMI)

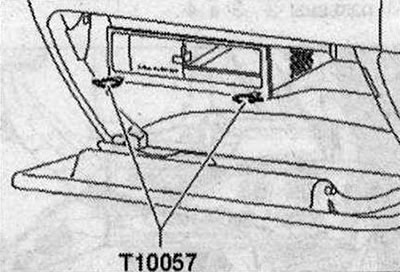

Изходът за външни аудио източници "R199" (AMI) се намира в жабката. Изключете всички имейли. потребители. Изключете запалването. Отворете жабката. Поставете 2 скоби на радиотеглича "T10057" в слотовете, за да отключите изхода за външни аудио източници "R199", докато щракнат.
Краищата на бримките на инструмента са насочени навън. Отстранете терминала за външен аудио източник "R199" от монтажната рамка. Изключете щепселните конектори на изхода за външни аудио източници "R199".

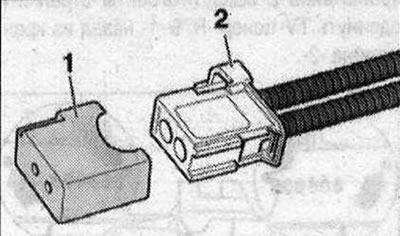

Опция с шина MOST: Поставете предпазна капачка за щепсели на кабела "VAS 6223/9-1" в конектора на MOST шина "2".
Всички

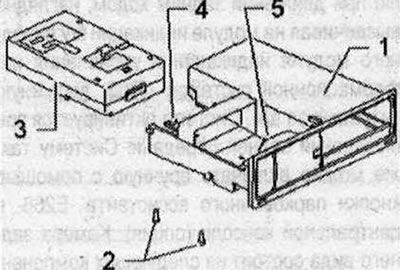

Извадете демонтажера за радиото "T10057", за целта натиснете бутоните за заключване на изхода за външни аудио източници "R199". Отстранете вътрешния блок за управление. Развийте болтовете "2" (2 Nm) от обратната страна. Натиснете ограничителите "4" и "5" надолу и нагоре и преместете контролния блок надолу "3", като го извадите от рамка "1".
Инсталирайте
Свържете всички конектори. Поставете изхода за външни аудио източници "R199" в монтажната рамка, докато щракне на място.
Премахване на изхода за външни аудио източници "R199" (Aux-in)

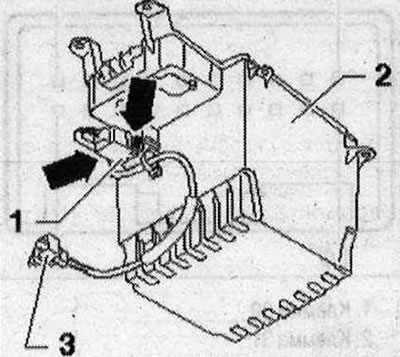

Изходът за външни аудио източници "R199" (Aux-in) се намира в отделението за вещи на централната конзола. Изключете всички имейли. потребители. Изключете запалването. Отстранете отделението за съхранение на централната конзола. Изключете конектора "3" на изхода за външни аудио източници "R199" "1". Компресиране при изход за външни аудио източници "R199" "1" "стрелка" заключва и освобождава изхода за външни аудио източници "R199" "1" от отделение за съхранение "2".
Монтаж в обратен ред.
Премахване на конектора за свързване на външни аудио устройства "R199" (интерфейс)

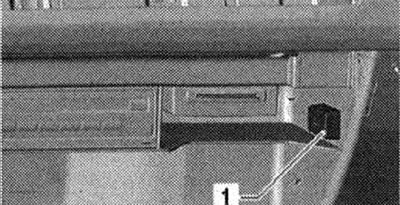

Изходът за външни аудио източници "R199" (интерфейс) "1" се намира в жабката. Изключете всички имейли. потребители. Изключете запалването. Интерфейсните кабели са компонент на кабелния сноп. Те не могат да бъдат заменени поотделно. Ако е повреден, трябва да се инсталира комплект кабелни адаптери. Отворете жабката. Отключете щит "1" с помощта на клин "VAS 3409".

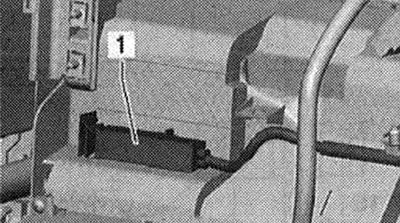

Интерфейс (T30b) "1" е закрепен в задната част на жабката.

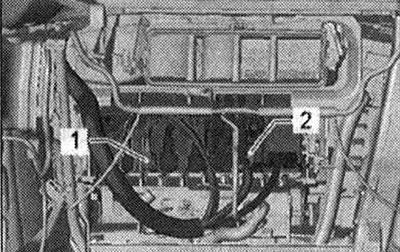

На контролния блок на комуникационната електроника 1 "J794" има съединители към интерфейса T4ap "1" и T12u "2".
Монтаж в обратен ред.
