Навигационна система (Audi Q5-8R)

Съдържание: Проектиране на минимално оборудване… ↓ Дизайн на навигационната система MMI… ↓ Конектори за навигационна система ↓ 2 - блок за свързване с четири… ↓ 3 - автобус MOST ↓

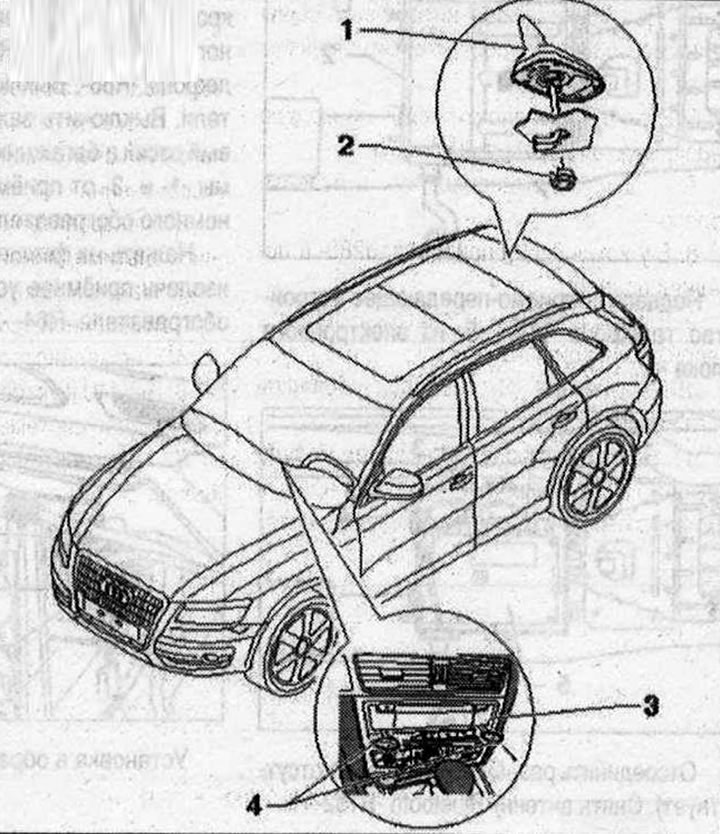

Навигационната система се инсталира от варианта на оборудване MMI. Навигационната система е компонент от използваната комуникационна електроника 1 "J794" в предния панел. Управлението се осъществява чрез контролния панел на мултимедийната система E380. При най-добрия MMI навигационните данни се съхраняват на вътрешен твърд диск (HDD). Отстраняването на неизправностите се извършва в режим "Насочвано откриване на неизправности".

1. Покривна антена "R216"; 2. Ядка. 6N-м; 3. Използвани електронни комуникации 1 "J794"; 4. Премахвач на радио "T10057"; 7. Радио "R" зад лявата облицовка на багажника; 8. Употребявана цифрова аудио система "J525" зад лявата кора на багажника; 9. CD-чейнджър "41" / изход за външни аудио източници "R199" (интерфейс) в жабката; 10. Изход за външни аудио източници "R199" (aUX-in конектор) в отделението за съхранение на централната конзола.

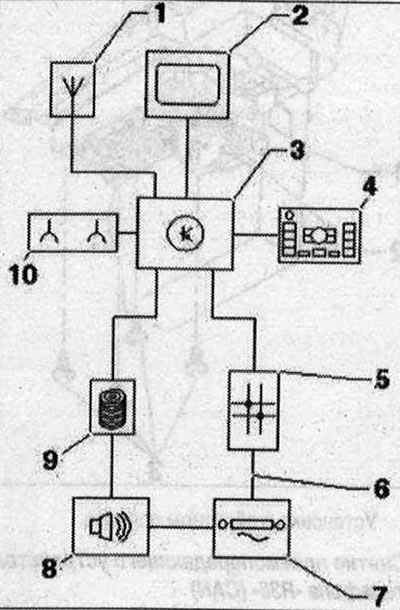

Проектиране на минимално оборудване MMI навигационна система

1. Покривна антена "R216"; 2. Използван индикатор за управление и индикация, преден "J685" в центъра на предния панел; 3. Използвана информационна електроника 1 "J794" на предния панел; 4. Елементът за управление на мултимедийната система "E380" в долната част на централната конзола; 5. Диагностичен интерфейс на шина за данни "J533" зад жабката вляво; 6. МОСТ автобус; 7. Радио "R" зад лявата облицовка на багажника; 8. Употребявана цифрова аудио система "J525" зад лявата кора на багажника; 9. CD-чейнджър "41" / изход за външни аудио източници "R199" (интерфейс) в жабката; 10. Изход за външни аудио източници "R199" (aUX-in конектор) в отделението за съхранение на централната конзола.

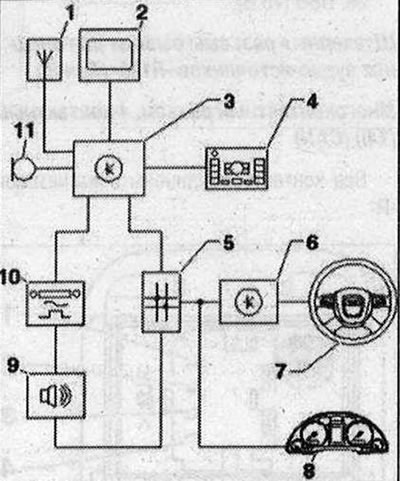

Дизайн на навигационната система MMI с максимално оборудване

1. Покривна антена "R216"; 2. Използван индикатор за управление и индикация, преден "J685" в центъра на предния панел; 3. Използвана информационна електроника 1 "J794" на предния панел; 4. Елементът за управление на мултимедийната система "E380" в долната част на централната конзола; 5. Диагностичен интерфейс на шина за данни "J533" зад жабката вляво; 6. Използвана кормилна колона "J527" на модула за превключване на кормилната колона; 7. Мултифункционален волан; 8. Използван инструментален панел "J285" в предния панел; 9. Употребявана цифрова аудио система "J525" зад лявата кора на багажника; 10. Радио "R" зад лявата облицовка на багажника; 11. Микрофонен блок в предния покривен модул "R164" (преден десен микрофон "R141") в предната осветителна лампа "W1".

Конектори за навигационна система

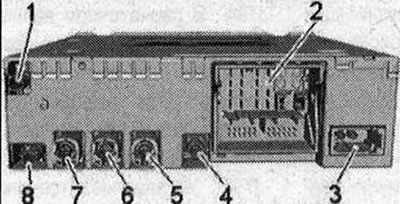

Използвани електронни комуникации 1 "J794"

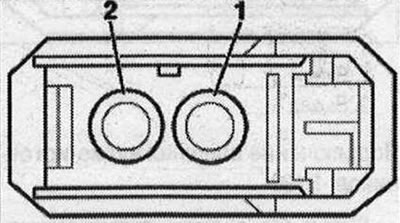

1/7. не участва; 2. Конекторен блок с четири многощифтови конектора; 3. МОСТ автобус; 4. Вход във FBAS; 5. Многопинов конектор, 4-пинов (T4al/T4am) към предния индикатор на използвания панел за управление и индикация "J685"; 6. Мулти-пинов конектор, 4-пинов (T4ap) към извода за външен; аудио източници "RI99"; 8. GPS изход от покривна антена "R216".

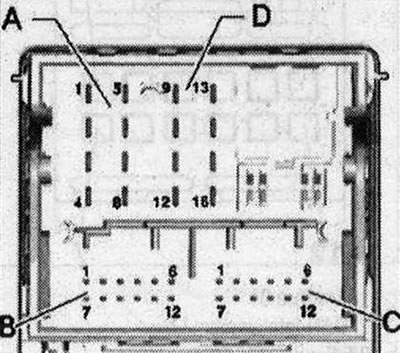

2 - блок за свързване с четири многощифтови конектора

A - Многопинов конектор, 8-пинов (T8ah), кафяв; 1. Нискочестотен изход за краткотрайно заглушаване на микрофона на комплекта за свързване на мобилен телефон. телефон; 2. Захранване на контролния блок на мултимедийната система "E380"; 3. Wake UP (стартиране) към контролния панел на мултимедийната система "E380"; 4/5. не участва; 6. Res MU към контролния блок на мултимедийната система "E380"; 7. Диагностичен кабел за прекъсване на пръстена; B - многопинов конектор, 12-пинов (T12x), син; 2. Вход за микрофон (+) от микрофонния модул в предния покривен модул "R164" (преден десен микрофон "R141"); 3. Микрофонен вход (-) от микрофонния модул в предния покривен модул "R164" (преден десен микрофон "R141"); 5. FBAS (-) кабел от използвана камера за задно виждане "J772"; 11. FBAS (+) кабел от използвана камера за задно виждане "J772"; C - многопинов конектор, 12-пинов (T12u), зелен; Всички контакти са свързани към изхода за външни аудио източници "R199".; 1. NF-ln маса; 2. NF-ln вдясно; 3. USB (+5V); 4. USB (маса); 5. не участва; 6. Detect; 7. NF-ln отляво; 8. NF-ln маса на екрана; 9. FBAS кабел (+); 10. FBAS кабел (-); 11/12. iPod данни; D - Многопинов конектор, 8-пинов (T16q), черен; 10. Данни от контролния панел на мултимедийна система "E380"; 11. Данни за контролния панел на мултимедийната система "E380"; 12. Терминал 31; 14. ВЕИ ВТ (стрес тест) от контролния блок на мултимедийната система "E380"; 15. Терминал 30; 16. Заземете към контролния блок на мултимедийната система "E380".
