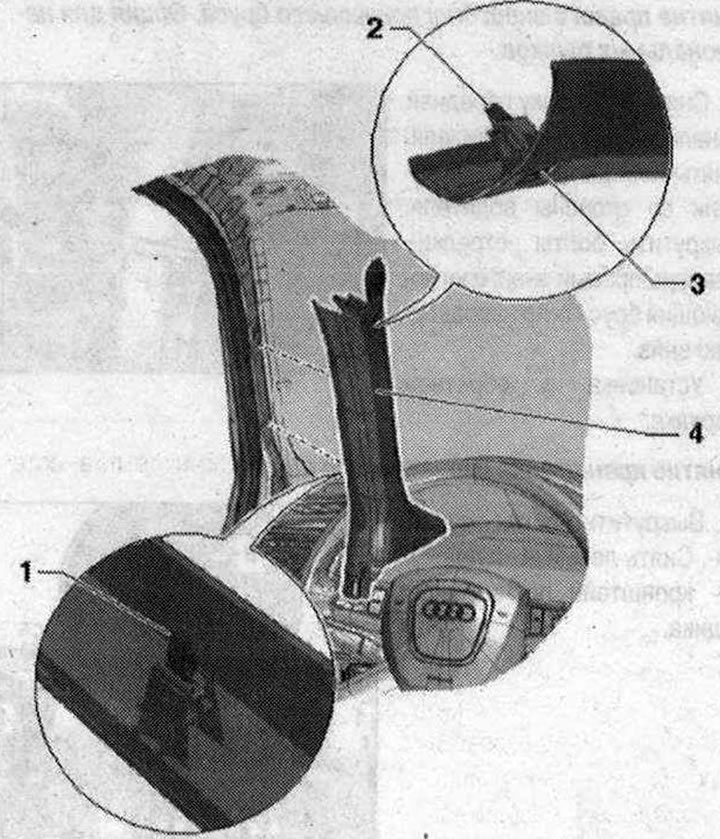

Горна облицовка на А-колона 1. Скоба. 2 бр. Сменете. Поставете в корпуса; 2. Дистанционна скоба; 3. Дистанционна капачка с икона "Airbag". Разкопчайте внимателно; 4. Горна облицовка на А-колони

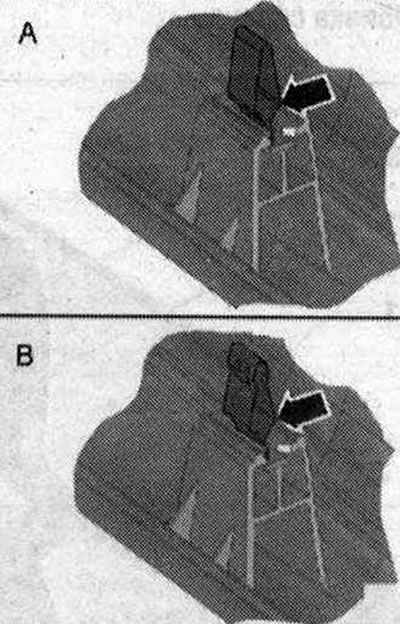

Скоба за горната облицовка на колоните A
За закрепване на горната облицовка на колони А, в зависимост от дизайна, се използват различни скоби:
- Версия A: скоби без кукички -Стрелка-. В центъра и/или в долната част на облицовката.
- Вариант B: щипки с куки -стрелка-. В центъра и/или в долната част на облицовката.
Премахване на горната облицовка на А-колоните
Натиснете капачката -1- със символа "Airbag" с помощта на отвертка приблизително 5 mm -стрелка A-.
В зависимост от това кои скоби са монтирани в превозното средство, облицовката може да има различно изместване - по посока на стрелка B - от колона A. За скоби с куки облицовката може да се отдръпне само на няколко милиметра от зацепването с куките. Внимателно освободете горната облицовка на А-колона -2-, като започнете отгоре, като използвате лоста -80-200--стрелка B-. Преместете облицовките на А-колоната напред и премахнете -Стрелка C-. В зависимост от дизайна, скобата се плъзга, когато се издърпа нагоре от водача за подстригване.
Инсталация

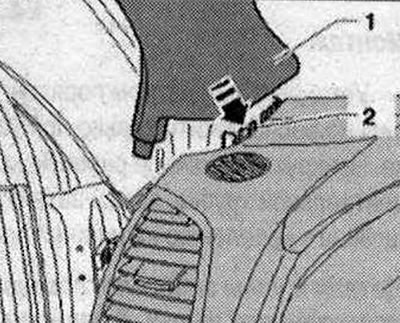

Когато монтирате горната облицовка на А-колоните, не притискайте въздушната възглавница за глава. Монтаж в обратен ред: скобите в средата и отдолу трябва да се сменят. Скобите без куки трябва да бъдат заменени със скоби с куки. Поставете горната облицовка на А-колона -1- в закопчалката -2- на предния панел и облицовката на предния праг в -посоката на стрелката-.
Закрепете горната облицовка на колона A и натиснете дистанционната капачка със символа "Airbag" за закрепване на скобата. Покрийте с ръба на уплътнението на вратата.

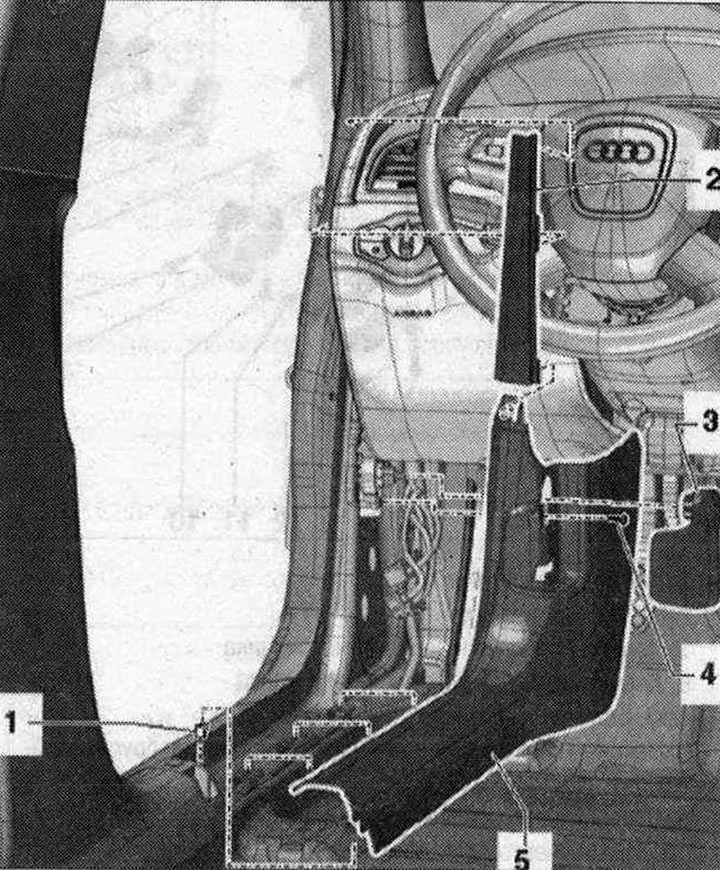

Схема за монтаж на облицовката на предния праг
1. Скоба. 4 неща. Поставете в корпуса. Сменете, ако е повредено или деформирано; 2. Челна плоча на стълб А; 3. Лост за задвижване на кабела (само от страната на водача); 4. Болт (само от страната на водача). 2,5 Nm; 5. Преден праг

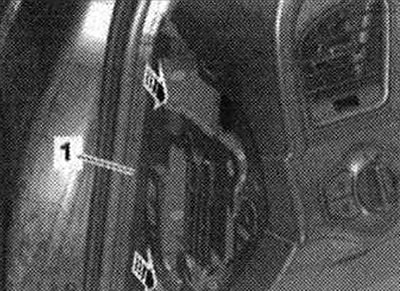

Премахване на шарнирната плоча на А-колоната
Отстранете страничната облицовка на предния панел. Отстранете облицовката на шарнира -1 - от облицовката на А-колона и облицовката на прага -стрелки-. Издърпайте шарнирната лента нагоре от скобата на А-колоната и я отстранете.
Инсталирайте в обратен ред.
