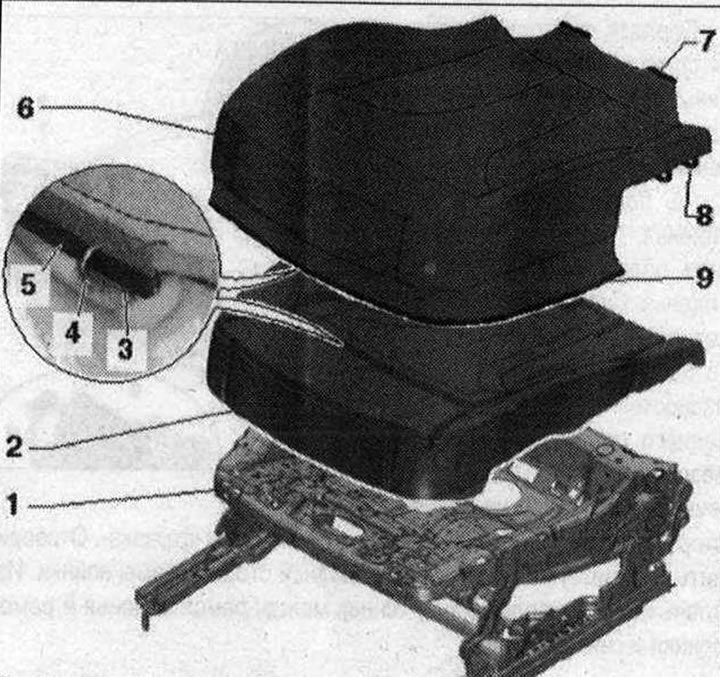

Части и възли за тапицерия на основата на седалката и възглавници
Описанието на частите и възлите е дадено за стандарта (с ръчен или електрически корекция), удобна и накланяща се предна седалка.
1. Основа на седалката; 2. Възглавница с дунапренова тел; 3. Тел, покрит с дунапрен във възглавницата, за да прикрепите тапицерията към възглавницата; 4. Скоба за закрепване на тапицерията към възглавницата. Сменяйте след всяко демонтиране, монтирайте на същото място, където е било преди демонтажа; 5. Контурна лента/контурна тел за закрепване на тапицерията към възглавницата. Телта се вкарва в приемния джоб на тапицерията (само на удобна седалка). Контурната лента е пришита към тапицерията; 6. Стягаща лента за фиксиране на задната тапицерия към горната рамка на основата на седалката, пришита към тапицерията; 7. Ластик. 2 бр.; 8. Стягаща лента за фиксиране на тапицерията в предната и страничната част към горната рамка на основата на седалката, пришита към тапицерията y-zo)Премахване
Свалете предната седалка. Закрепете предната седалка в държача за ремонт на седалка "VAS 6136". Свалете облегалката на предната седалка. Отстранете скобата от страната на прага.
Компл с чекмедже: премахнете чекмеджето.
Компл с отделение за съхранение: извадете отделението за съхранение.
Компл с ISOFIX монтаж на детска седалка (само предна пътническа седалка): отстранете закрепването на детската седалка ISOFIX.
Компл със сензор за заета седалка за деактивиране на въздушната възглавница за предния пътник: извадете със сензор за заета седалка.

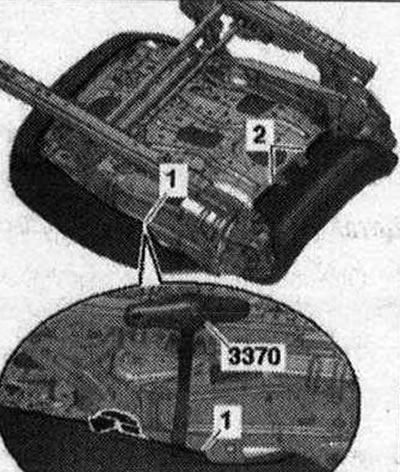

Разкачете скобата за подстригване "1", като използвате щифта "3370" в предната и страничната зона "стрелка". Разкачете затягащата лента "2" на облицовката в задната част с помощта на главния ключ "3370".
Отстранете тапицерията с възглавницата от основата на седалката.
Компл със сензор за заетост на седалката: отстранете тапицерията с възглавницата на основата на седалката заедно с постелката за заетост на седалката, сензора за налягане за заетост на седалката "G452" и използвания сензор за заетост на седалката "J706".
Монтиране
Монтирайте в обратен ред, като се уверите, че затягащите ленти са правилно закрепени и че няма гънки в тапицерията. Имайте предвид, че ел. Конекторите трябва да бъдат поставени, докато спрат и звуково се заключат на място. Свържете заземителния кабел на акумулатора при включено запалване.

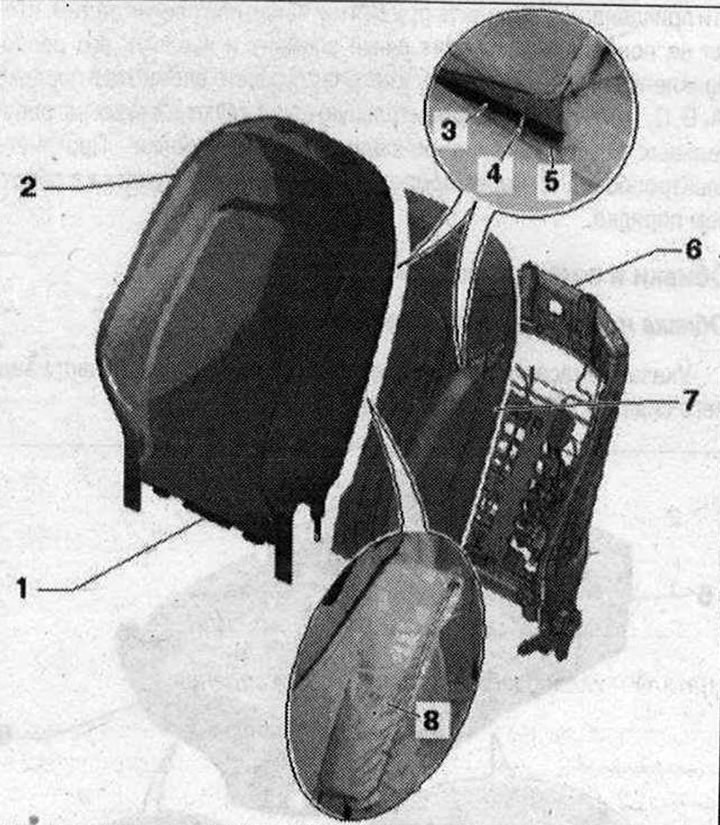

Части и възли за тапицерия на облегалката и възглавниците
Описанието на частите и възлите е дадено за стандартни, спортни (с ръчен или електрически корекция) и удобна предна седалка.
1. Затягащата лента за закрепване на тапицерията към задната рамка на облегалката е пришита към тапицерията; 2. Тапицерия; 3. Контурна лента за закрепване на тапицерията към възглавницата, пришита към тапицерията; 4. Скоба за закрепване на тапицерията към възглавницата. Сменяйте след всяко демонтиране, монтирайте на същото място, където е било преди демонтажа; 5. Тел за закрепване на тапицерията към възглавницата, покрита с дунапрен във възглавницата; 6. Рамка на облегалката; 7. Възглавница; 8. Страничен джоб за въздушна възглавница. Пришит към тапицерията;Премахване на нагревателния елемент на седалката

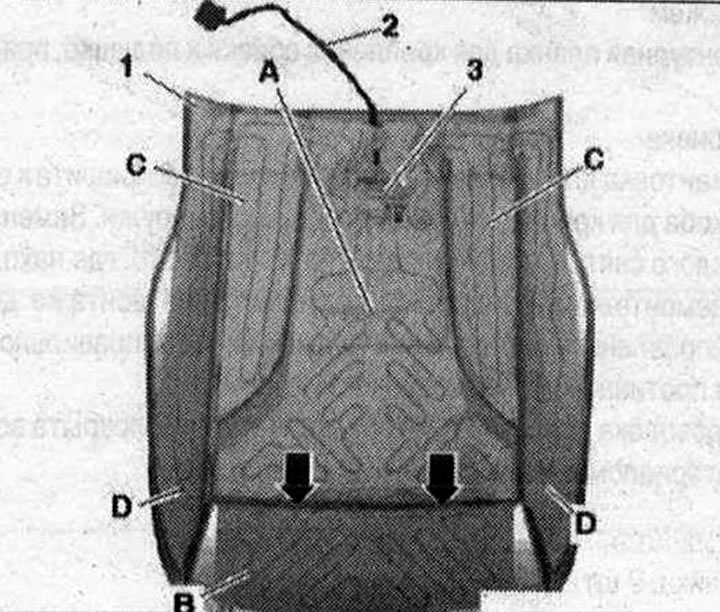

Премахване на тапицерията от възглавницата: отрежете електрическото окабеляване "2" в основата на стария нагревателен елемент "3". Старият нагревател остава във възглавница "1" и се запечатва с нов нагревател. "Поз. A...D" и "стрелки" не се вземат предвид.
Монтиране
Подравнете новия нагревателен елемент върху подложката. Новият нагревател трябва да бъде залепен към стария нагревател, така че да го покрива напълно. Отстранете защитните филми от нагревателния елемент по реда на залепване. Когато отстранявате защитното фолио, внимавайте да не повредите нагревателния елемент и го поставете хоризонтално. Залепете отделните части на нагревателния елемент в реда "A, B, C, D". Поставете свързващото окабеляване на отделните нагревателни повърхности в основата на слотовете "стрелка". Издърпайте електрическия проводник "2" през слота на възглавницата "1". Монтаж в обратен ред.
