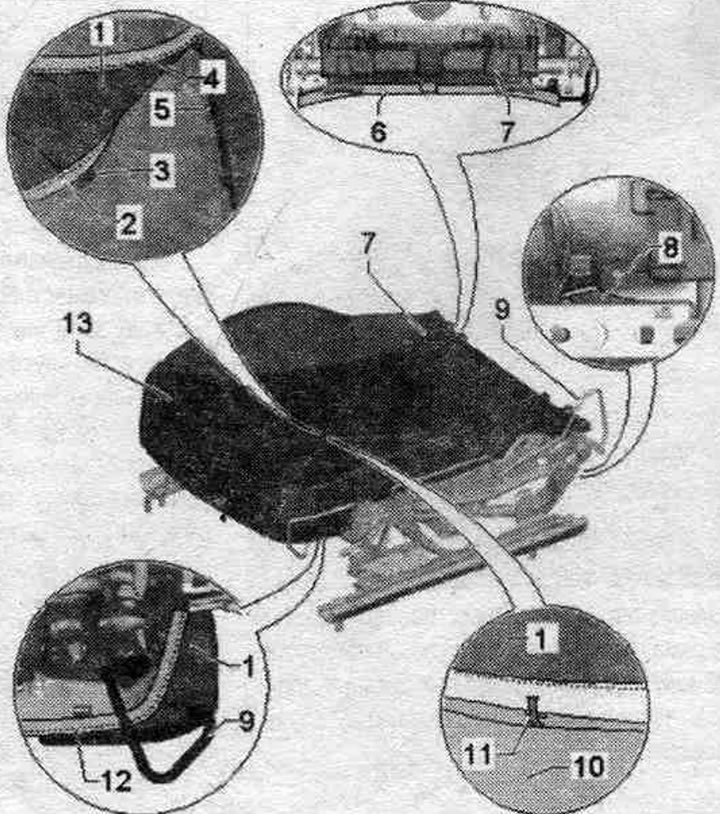

Тапицерия и възглавници
(основа на седалката без механизъм за регулиране. по дълбочина)
1. Тапицерия.
2. Закрепваща тел: поставя се в приемния джоб на тапицерията; фиксирано със скоба "поз. 3" (само за текстилна тапицерия).
3. Скоба: интегрирана във възглавницата (само за текстилна тапицерия).
4. Затягаща лента: фиксирана със скоба "поз. 5", пришита към тапицерията.
5. Скоба: Покрита с пяна във възглавницата.
6. Затягаща лента: пришита към тапицерията; за закрепване на тапицерията към горната рамка на основата на седалката отзад.
7. ISOFIX закрепвания за детски седалки.
8. Покритие: със затягащ профил; затягащият профил е пришит към тапицерията; за закрепване на тапицерията към горната рамка на основата на седалката отстрани.
9. Монтажна скоба: за облицовката от страната на прага.
10. Възглавница: с вградена тел (само за кожена тапицерия).
11. Скоба за възглавница: само за кожена тапицерия; за закрепване на тапицерия към възглавница; сменяйте след всяко отстраняване; инсталирайте го на същото място, където е бил разположен преди демонтажа.
12. Затягаща лента: пришита към тапицерията; за монтиране на тапицерия върху горната рамка на основата на седалката отпред и отстрани.
13. Тапицерия: с възглавница.
Премахване

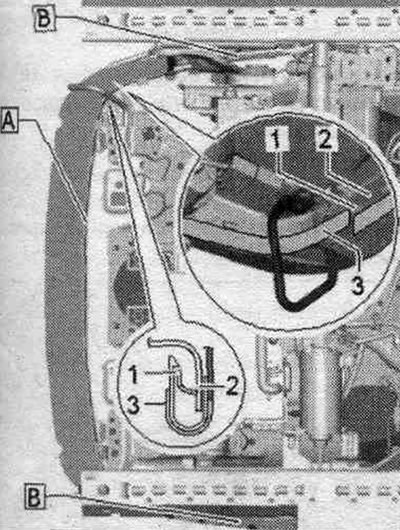

Свалете предната седалка. Закрепете предната седалка. седалката в държача за ремонт на седалки "VAS 6136". Свалете предната облегалка. седалки. Отстранете задържащата скоба от страната на прага. Вариант допълнени с монтиране на детска седалка isofix система (само седалката на органите на. пътник): Свалете крепежното устройство ISOFIX за детска седалка. Разкопчайте затягащите профили "3" на тапицерията от предната и страничните повърхности "A" и "B". Когато разкопчавате тапицерията, не забравяйте, че куките "1" на окачващия ръб "2" са освободени.

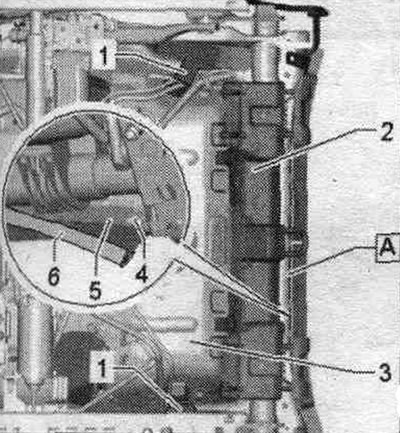

Разкопчайте затягащите профили на подложките "1" от двете страни на основата на седалката "3". ISOFIX закрепващите устройства за детски седалки "2" са отстранени. Разкопчайте затягащия профил "6" на тапицерията в зона "A". Когато разкопчавате тапицерията, не забравяйте, че куките "4" на окачващия ръб "5" са освободени. Отстранете тапицерията с възглавницата от основата на седалката.
Инсталация
Монтаж в обратен ред. Моля, обърнете внимание, че щепселните връзки трябва да бъдат поставени докрай, докато щракнат на мястото си. Свържете заземяващия кабел на акумулатора при включено запалване.
Демонтиране и монтаж на тапицерия и възглавници
(основа на седалката без механизъм за регулиране. по дълбочина)

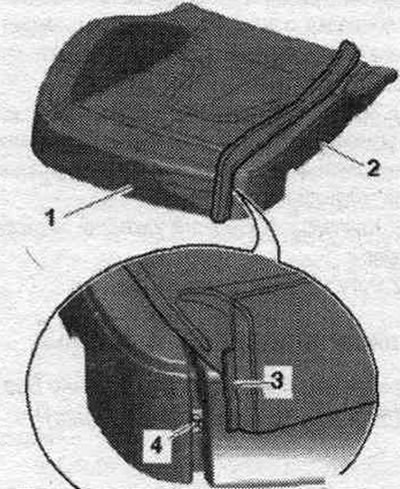

Отстранете тапицерията и възглавницата от основата на седалката. Отстранете облицовката "1" от задната и страничните части на възглавница "2". При автомобили с комфортна седалка, отключете скобата "3" от края на възглавницата в скобата "4".

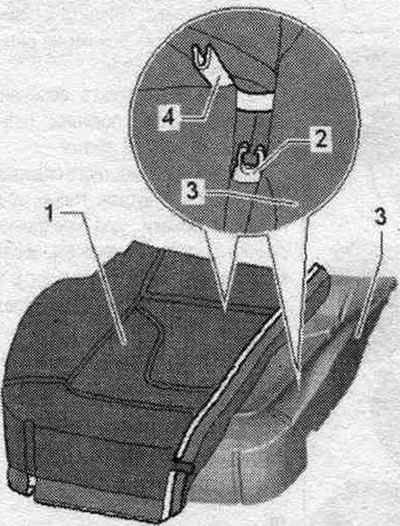

Освободете затягащия профил "4" на тапицерията "1" на възглавница "3" в скобата "2". Отстранете тапицерията от възглавницата.

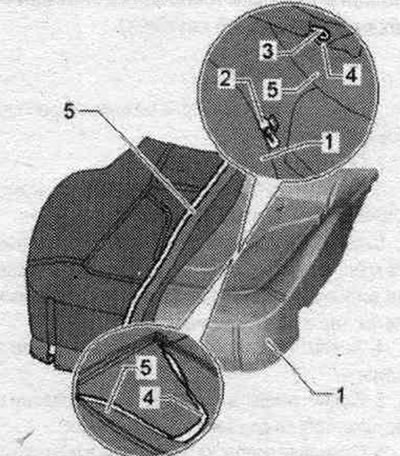

Версия с текстилна тапицерия: Отделете закрепващия кабел "3", поставен в приемния джоб "4" на тапицерията "5", от закопчалката "2". Отстранете тапицерията от възглавницата "1".

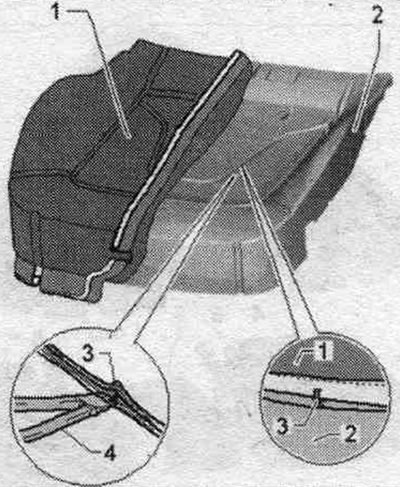

Опция за кожена тапицерия: Освободете скобите на възглавница "3" с помощта на клещи "4". Свалете тапицерията "1" от възглавница "2".
Монтаж в обратен ред. За версията с кожена тапицерия използвайте клещи за скоби "VAG1634", за да монтирате новите скоби за възглавниците.

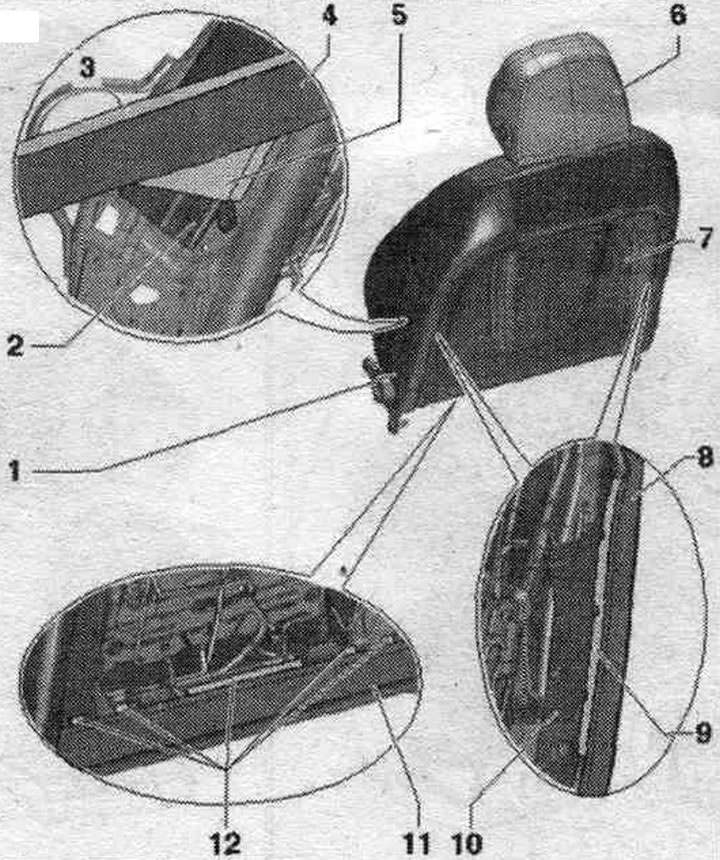

Тапицерия и възглавници (облегалката на седалката)
1. Тапицерия: с възглавница.
2. Странична въздушна възглавница.
3. Кант: пришит към тапицерията; за монтиране на тапицерия върху страничната облицовка на рамката на облегалката на седалката.
4. Тапицерия.
5. Джоб: за странична въздушна възглавница; пришити към тапицерията.
6. Подглавник: ръчно регулиране, електрическо регулиране.
7. Облегалка: опция със или без мрежа за багаж.
8. Тапицерия.
9. Кант: пришит към тапицерията; за монтиране на тапицерия върху страничната облицовка на рамката на облегалката на седалката.
10. Покритие: за задната рамка; фиксиран към рамката на облегалката на седалката.
11. Тапицерия.
12. Затягаща лента: пришита към тапицерията; за монтиране на тапицерия върху долната облицовка на рамката на облегалката на седалката.

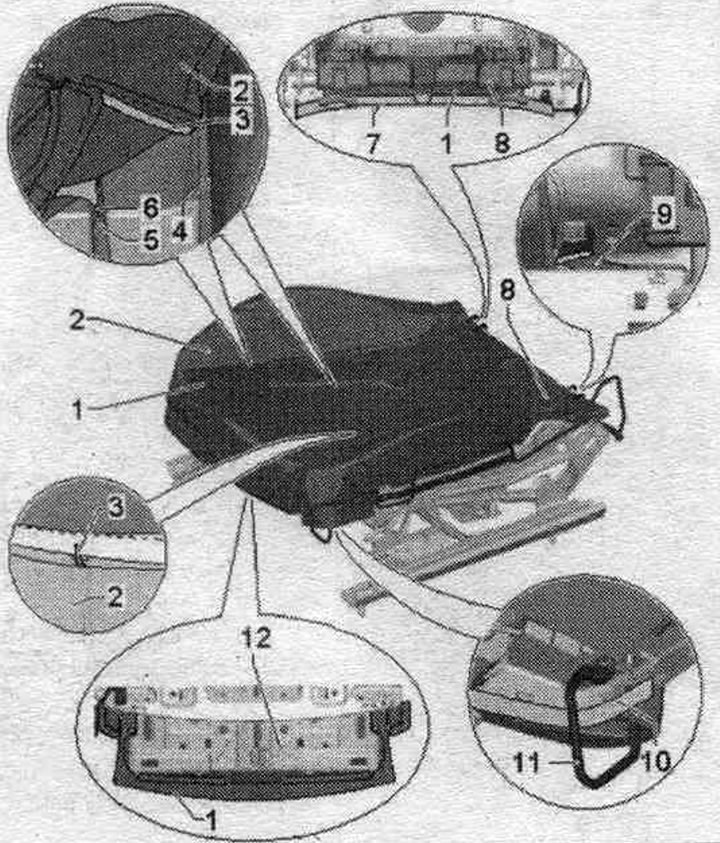

Тапицерия и възглавници
(основа на седалката с механизъм за регулиране. по дълбочина)
1. Тапицерия: с възглавница за всеки механизъм. дълбочина на седалката.
2. Тапицерия: с възглавница за седалка.
3. Затягаща лента: фиксирана със скоба "поз. 4", пришита към тапицерията. Скоба за възглавница: само за кожена тапицерия; за закрепване на тапицерия към възглавница; подменяйте след всяко отстраняване, инсталирайте на същите места, както преди отстраняването.
4. Скоба: покрита с пяна във възглавницата.
5. Скоба: покрита с пяна във възглавницата; само за текстилна тапицерия.
6. Закрепваща тел: поставя се в приемния джоб на тапицерията; фиксиран със скоба "поз. 5".
7. Скоба: Пришита към тапицерията, за да я закрепи към горната рамка на основата на седалката отзад.
8. ISOFIX закрепвания за детски седалки.
9. Покриване: със затягащ профил; пришит към тапицерията; за закрепване на тапицерията към горната рамка на основата на седалката отстрани.
10. Затягаща лента: пришита към тапицерията; за монтиране на тапицерия върху горната рамка на основата на седалката отпред и отстрани, с изключение на зоната на удължението на възглавницата на седалката.
11. Монтажна скоба: за облицовката от страната на прага.
12. Регулиране на дълбочината на седалката.
