Лимузина
Премахване
Свалете капака на бронята 6 (фиг. 12.5)
Фиг. 12.5. Задна броня
1 - болт, 23 Nm,
2 - задна броня,
3 - напречна греда на бронята,
4 - задна облицовка за заден щит,
5 - болт със сферична глава, 1,5 Nm,
6 - капак на бронята,
7 - направляваща част,
8 - болт, 1 Nm,
9 - вътрешно крило,
10 - гайка на фланец, 6 Nm,
11 - гайка на фланец, 6 Nm,
12 - уплътнение
Отстранете шестостенните гайки 10 от багажника (фиг. 12.5).
Развийте болтовете на долната част на вътрешното крило 9 (фиг. 12.5) и го натиснете настрани.
Развийте шестостенната гайка 11, разположена под него (фиг. 12.5).
Развийте болтовете 1 (фиг. 12.5) и отстранете напречната греда от надлъжните греди.
Отстранете шест болта със сферична глава 5 (фиг. 12.5).
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.

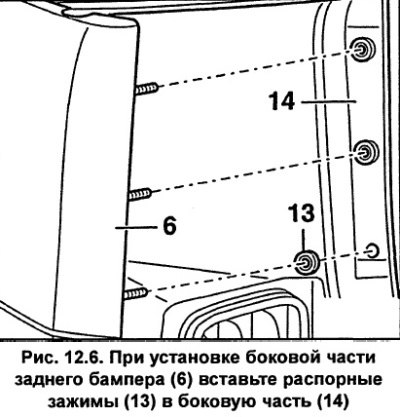

Преди да монтирате броня 6 (фиг. 12.6), поставете дистанционни скоби 13 в страничната част 14.
