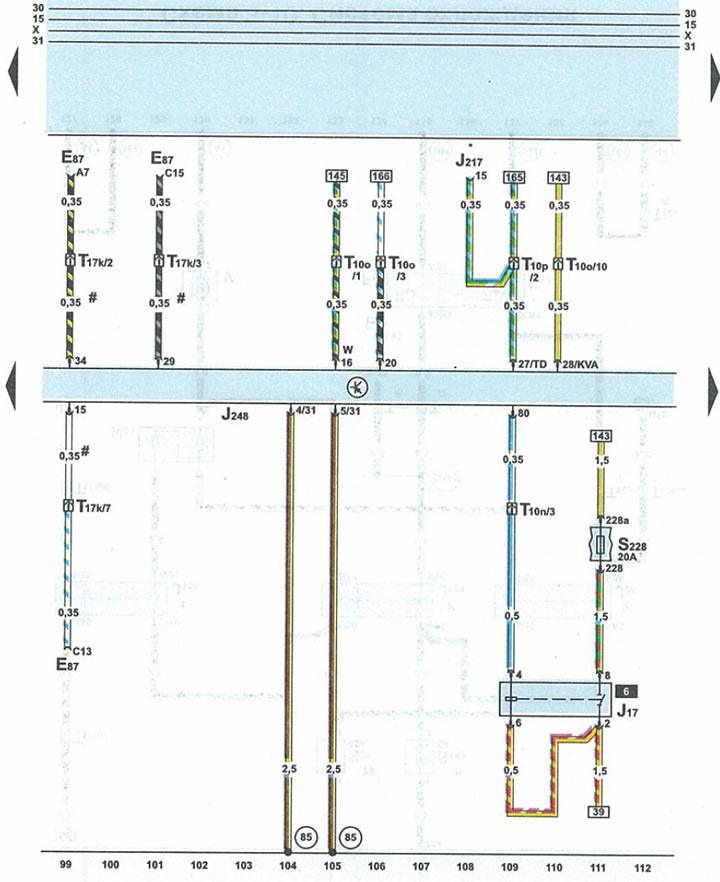

Схема 3-8. Блок за управление на двигателя
E87 | кутия за превключване на нагревател/климатик |
J17 | реле на горивната помпа |
J217 | блок за управление на автоматична скоростна кутия |
J248 | блок за управление на двигателя |
S228 | предпазител 28 |
Т10n | Оранжев 10-пинов щепсел близо до кутията с предпазители/реле под обтекателя |
T10o | 10-пинов кафяв щепсел на кутията с предпазители/реле под обтекателя |
Т10р | 10-пинов черен щепсел близо до кутията с предпазители и релета под обтекателя |
Т17u | 17-пинов червен щепсел на кутията с предпазители и релета под обтекателя |
85 | проводник 1 "заземяване" (-) в кабелния сноп на двигателното отделение |
* | автомобили с автоматична скоростна кутия Multitronic 01J |
# | Само за всички пътни превозни средства |
