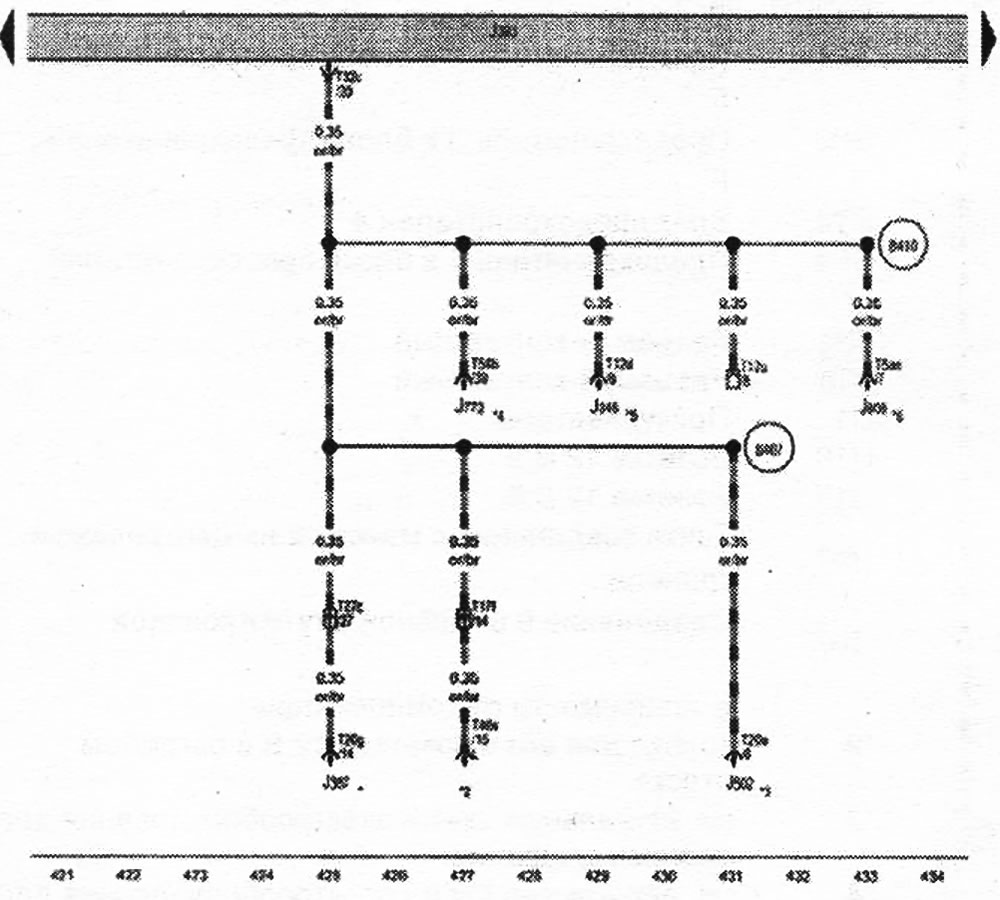

Централен контролен блок за комфортни системи - версия 2
| J345 | Блок за управление на разпознаването на ремарке |
| J387 | Блок за управление на предната пътническа врата |
| J393 | Централен контролен блок за системи за комфорт |
| J502 | Блок за управление на налягането в гумите |
| J605 | Блок за управление на задна врата/багажно отделение |
| J772 | Блок за управление на камерата за задно виждане |
| T8ae | Конектор, 8-пинов |
| T12d | Конектор, 12-пинов |
| Т12у | Конектор, 12-пинов, кафяв |
| T17f | 17-пинов конектор в разклонителната кутия на дясната А-колона |
| T20a | Конектор, 20-пинов |
| Т20г | Конектор, 20-пинов |
| Т27 | Конектор, 27-пинов, в дясната А-колона |
| 732-ки | конектор, 32-пинов |
| T46s | 46-пинов конектор |
| Т54д | Конектор, 54-пинов |
| B407 | Съединение 2 (cAN-комфортна шина, нискожична) в главния кабелен сноп |
| B410 | Съединение 5 (cAN-комфортна шина, нискожична) в главния кабелен сноп |
* - вижте актуалната електрическа схема за системите за комфорт.
*2 - Джъмпер от страната на пътника отпред, кафяв.
*3 - само за автомобили със система за следене на налягането в гумите.
*4 - само за автомобили с камера за задно виждане.
*5 - само за автомобили с контакт за теглич.
*6 - Avant.
- ws = бяло
- sw = черно
- ro = червено
- rt = червено
- br = кафяво
- gn = зелено
- bl = синьо
- gr = сиво
- li = лилаво
- vi = лилаво
- ge = жълто
- or = оранжево
- rs = розово
