Предна броня — премахване и монтиране (Audi A4 B8)

Съдържание: Предна броня ↓ Демонтиране и монтаж на облицовката… ↓ Демонтиране и монтаж на предната… ↓ Демонтиране и монтиране на крайната… ↓ Демонтиране и монтаж на закрепващия… ↓ Демонтиране и монтаж на… ↓ Премахване и монтиране на капака на… ↓ Демонтиране и монтаж на решетката за… ↓

Предна броня

Облицовка на бронята

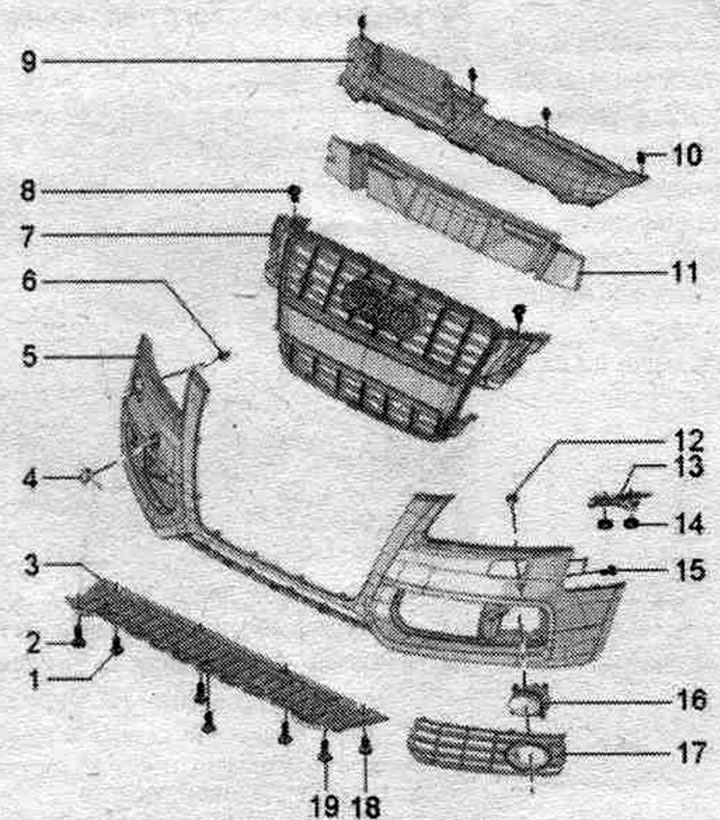

1. Болт: 3 Нм.
2. Болт: 1,5 Нм.
3. Крайната част на облицовката на бронята.
4. Капак на куката за теглене.
5. Облицовка на бронята.
6. Сензор за преден десен паркинг асистент "G252".
7. Решетка на радиатора.
8. Болт.
9. Облицовка на затварящия панел.
10. Сляп нит: При сваляне развийте затягащия щифт, при монтаж натиснете затягащия щифт.
11. Амортисьор.
12. Сензор за преден ляв паркинг асистент "G255".
13. Закрепване на подплатата на лера. брони.
14. Болт: 4 Нм.
15. Гайка: 4 Нм.
16. Фарове за мъгла.
17. Решетка за всмукване на въздух.
18. Болт: 3 Нм.
19. Болт: 1,5 Нм.

Капачка за броня Allroad

По-долу са описани само разликите спрямо стандартната броня. Свалянето и монтажът на капака на бронята се извършва по същия начин, както при стандартните брони.

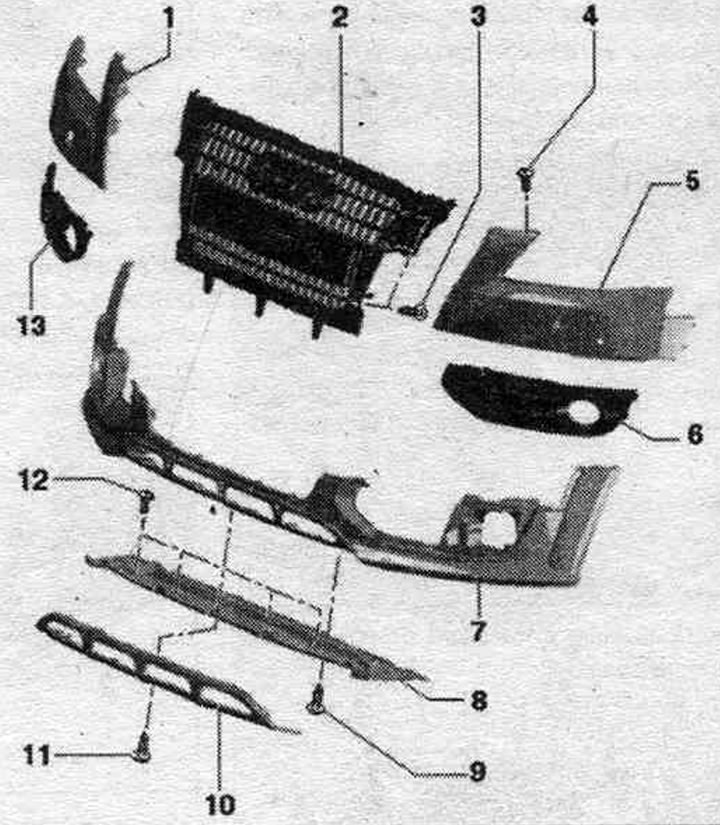

1. Десен капак на бронята.
2. Решетка на радиатора: развийте резбовите съединения.
3. Болт: 1,5 Нм.
4. Болт: 4 Нм.
5. Лява облицовка на бронята.
6. Лява решетка за всмукване на въздух.
7. Преден спойлер: преди сваляне на предницата. спойлер, за разлика от стандартната броня, е необходимо да се премахнат само 2 дистанционни скоби отляво и отдясно.
8. Облицовка на калника: капакът на бронята е свален; развийте болтовете "12" и свалете крайната част обратно от предпазителя за долна част.
9. Болт: 1,5 Нм.
10. Защита на долната част на каросерията: капакът на бронята е свален; развийте болтовете "12" и "11" и свалете предпазителя под колата, като го махнете отпред. спойлер и крайна част.
11/12. Болт: 1,5 Нм.
13. Дясна решетка за всмукване на въздух.

Разширителна скоба отпред. спойлери

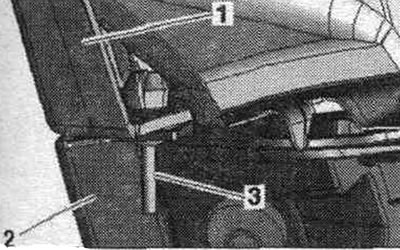

Натиснете затягащия щифт "3" през разширителната скоба на предния спойлер "2" отляво и отдясно нагоре и по този начин го освободете. Отстранете дистанционната скоба от предната страна. спойлер "2" и капак на бронята "1". При монтажа, закрепете отново дистанционната скоба със затягащия щифт.

Демонтиране на решетката за всмукване на въздух отляво и отдясно

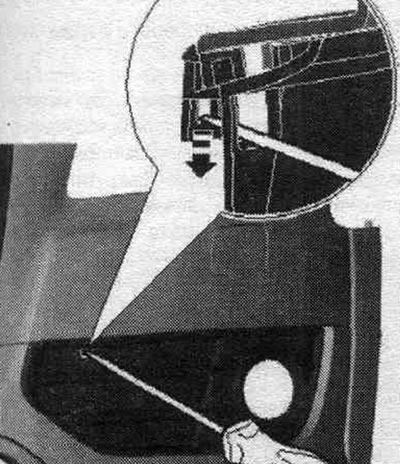

Поставете малка отвертка в слота на решетката за всмукване на въздух, както е показано на картинката. Отключете скобите на решетката на всмукателния отвор за въздух по посока на стрелката и я извадете напред.

Сваляне на дясната и лявата облицовка на бронята

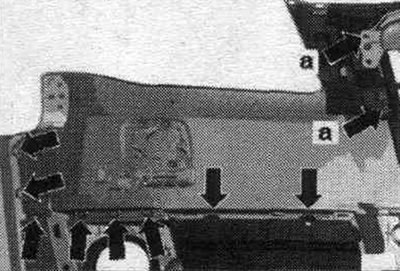

Капакът на бронята е свален. Отстранете винтовете "стрелка". Отключете скобите отвън навътре и ги извадете от спойлера или решетката на радиатора.

Демонтиране на решетката на радиатора

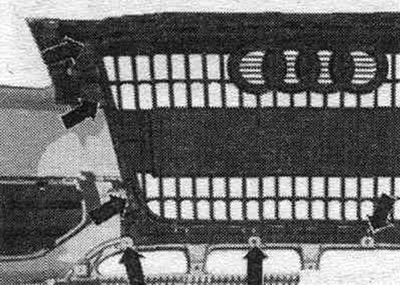

Бронята се сваля. Развийте винтовете със стрелка на решетката на радиатора и я свалете нагоре от спойлера и отстрани.

Демонтиране и монтаж на облицовката на рамката на радиатора

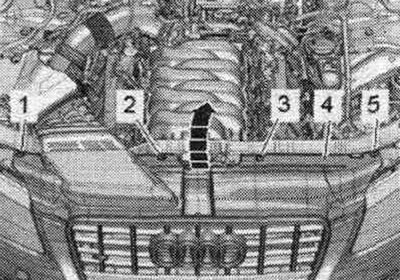

Отстранете болтовете "1, 2, 3, 5" скоби. Повдигнете лайсната "4" на рамката на радиатора "стрелка" и я свалете от решетката на радиатора.

Инсталация

Монтаж в обратен ред. Поставете облицовката на рамката на радиатора с водачите в крепежните елементи на решетката на радиатора и облицовката на бронята. Поставете скобите и натиснете болтовете, докато спрат.

Демонтиране и монтаж на предната облицовка. брони

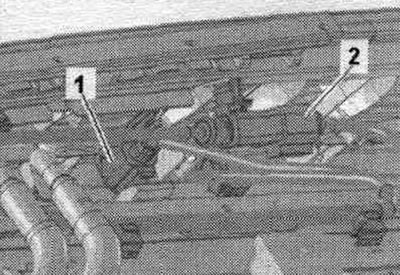

Свалете облицовката на рамката на радиатора. Изключете щепсела "2" от сензора за външна температура. "G17" и щепселния конектор "1" на сензора за асистент за паркиране.

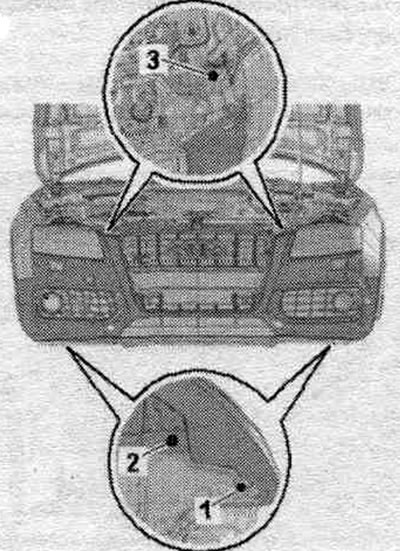

Отстранете болт "3". Отстранете болт "2" и бързоосвобождаващата се скоба "1" на звукоизолацията на предния панел. брони.

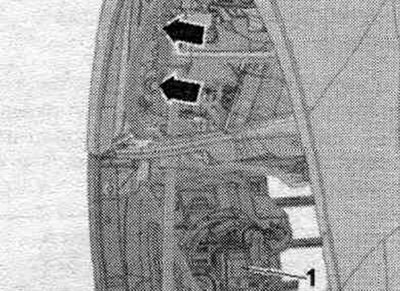

Свалете облицовката на арката на колелото. Разкачете щепселния конектор "1" от фаровете за мъгла. Отстранете болтовете със стрелка. Разкачете предните странични панели и свалете облицовката на бронята напред.

Инсталация

Монтаж в обратен ред. Монтирайте облицовката на арката на колелото. Монтирайте капака на рамката на радиатора.

Регулиране на предната облицовка. брони

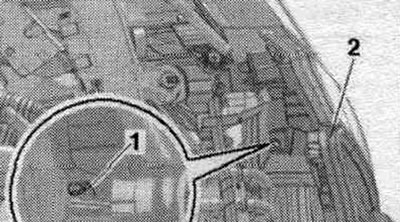

Свалете облицовката на рамката на радиатора. Ако размерът на хлабината е неравномерен, поставете гаечен ключ на регулиращия болт "1" и регулирайте размера на хлабината на предната облицовка. броня "2". Проверете хлабината и повторете регулирането, ако е необходимо.

Демонтиране и монтиране на крайната част на предната облицовка. брони

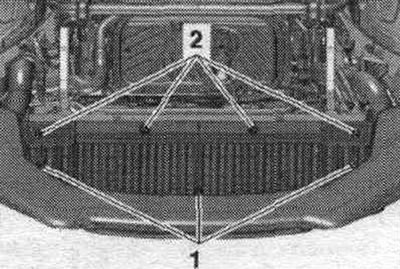

Развийте болтовете "1" и "2". Свалете крайната част на предната облицовка. броните назад по посока на движението.

Монтаж в обратен ред.

Демонтиране и монтаж на закрепващия елемент на предната облицовка. брони

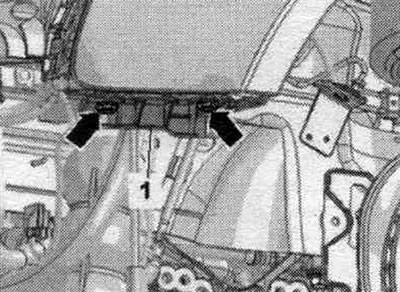

Свалете предния облицовъчен панел. броня. Развийте гайките "стрелка" и свалете крепежния елемент "1" от предната облицовка. брони.

Монтаж в обратен ред. Монтирайте предната облицовка. брони.

Демонтиране и монтаж на амортисьорния елемент

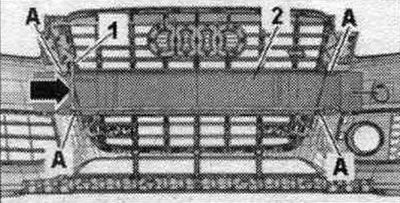

Свалете предния облицовъчен панел. броня. Ако има такъв, освободете електрическия кабелен сноп "1" на предния сензор за помощ при паркиране "стрелка". Свалете амортисьорния елемент "2" от скобите "A".

Монтаж в обратен ред. Монтирайте предната облицовка. брони.

Премахване и монтиране на капака на инжектора на системата. почистване на фарове

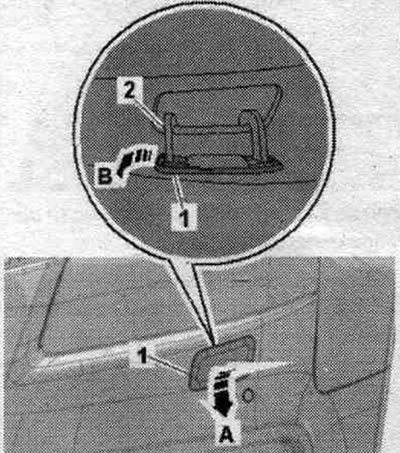

Отворете капака "1" на инжектора "стрелка A". С помощта на отвертка повдигнете капака "1" на инжектора отвътре, свалете го от държача "2" "стрелка B" и го окачете на противоположната страна.

Монтаж в обратен ред. Поставете капака на дюзата, докато щракне на мястото си.

Демонтиране и монтаж на решетката за всмукване на въздух

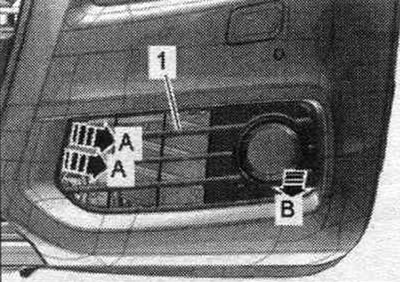

Отключете заключващите елементи "стрелка А" с помощта на отвертка. Свалете решетката за всмукване на въздух "1" от долната част на облицовката на бронята "стрелка B".
