13.1. Местоположение на блоковете за монтиране на релета и предпазители 1. Предпазител S88, на плюсовата клема на акумулатора; 2. Предпазител S46 в съединителната кутия на дясната А-колона (вижте илюстрация 13.2); 3. Релета и предпазители S126 и S328 в монтажния блок с 3 релета зад арматурното табло (вижте илюстрация 13.3); 4. Релета и предпазители S37, S45, S87, S100, S184 и S280 в монтажния блок с 9 релета с блока за управление на бордовото захранване, зад арматурното табло (вижте илюстрация 13.4); 5. Релета и предпазители S42, S51, S123 и S214 в монтажния блок с 4 релета, зад арматурното табло (вижте илюстрация 13.5); 6. Реле (само за таксита и полиция) и предпазители S1-S22, S223 и S244 в кутията с предпазители, зад левия краен капак на таблото (виж илюстрация 13.6); 7. Предпазители от специални модели (такси, полиция) в арматурното табло от страната на водача; 8. Релета и предпазители в монтажния блок за 4 релета, в улука (виж илюстрация 13.7)
13.2. Блок за свързване на дясната А-колона (отдолу, зад тапицерията) E - Предпазител (S46) за електрическо регулиране на седалката

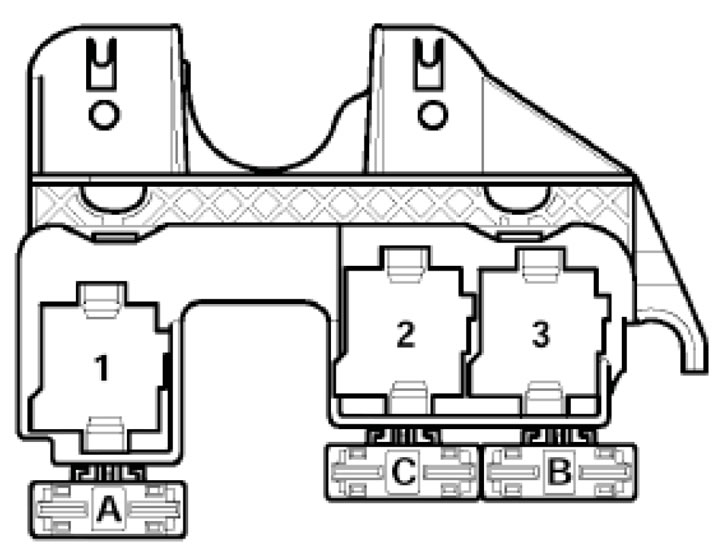

13.3. Монтажен блок за 3 релета зад таблото (от страната на водача) 1. Блок за управление (J608) специални модели (учебни, такси); 2. Реле за ниска топлинна мощност (J359); 3. Реле (J360) висока топлинна мощност; A - Предпазител (S62) за допълнителен нагревател (модели до 2003г.); B - Предпазител (S126) № 1 допълнителен нагревател; C - Предпазител (S328) № 2 допълнителен нагревател

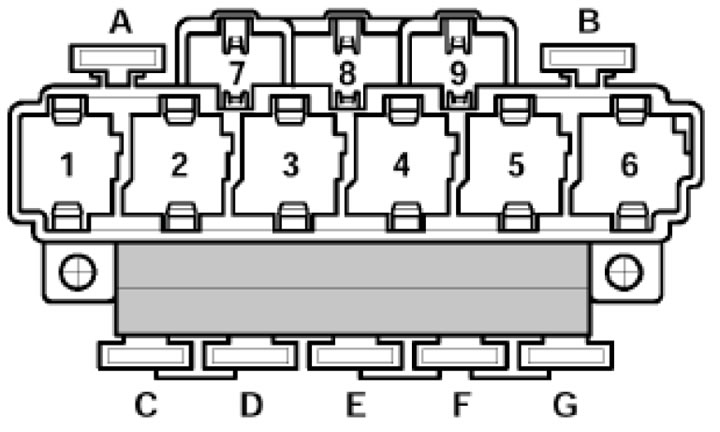

13.4. Монтажен блок за 9 релета с блок за управление на бордовото захранване, зад таблото (от страната на водача), зад държача за 3 релета 1. Реле (J17) горивна помпа; 2. Сервотроник контролен блок (J236); 3. Реле № 2 (J695) на стартера на двигателя AUK/BKH/BNS Ь ф; 4. Реле за стартер на двигателя AUK/BKH/BNS (J53) или реле за вакуумен усилвател (J569) на модели с двигатели, различни от AUK/BKH до моделна година 2005; 5. Реле (J9) за подгряване на стъкло; 6. Реле за препълване на клема X (J59); 8. Реле (J4) 2-тонален клаксон; A - Предпазител (S100) прегряване на електрическото задвижване на задната завеса; B - вижте "A" или предпазител (S184) на гнездо #1 на тренировъчни модели; D - Предпазител (S280) № 2 ел. стъклоповдигач; E - Предпазител (S45) № 2 прегряване на електрическото задвижване на седалката на водача; F - Предпазител (S37) за електрически стъклоповдигач; G - Предпазител на електрическото оборудване на ремаркето (S87)

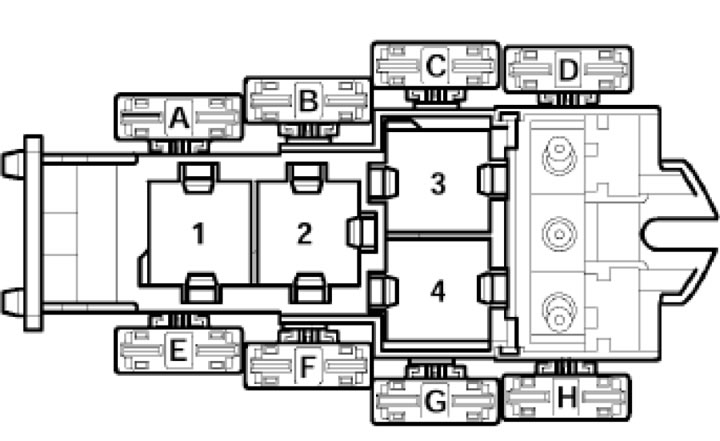

13.5. Монтажен блок за 4 релета с винтова връзка, зад таблото (от страната на водача) 3. Реле № 1 (J662) за намаляване на мощността на двигателя за тренировъчни модели; 4. Реле № 2 (J663) за намаляване на мощността на двигателя за тренировъчни модели или контролен блок (J610) за системата против кражба и комуникация със свободни ръце; B - Репелент (допълнително оборудване); E - Предпазител (S51) на тренировъчни модели; F - Предпазител (S51) на тренировъчни модели или предпазител (S42) за вентилатора за охлаждане на двигателя; G - Предпазител (S214 или S42) вентилатор на системата за охлаждане на двигателя; H - Предпазител (S123) № 1 Блок за управление на ABS
13.6. Предпазители в кутията с предпазители зад десния краен капак на арматурното табло
Обяснителна таблица към илюстрация 13.6
| Номер в монтажния блок | Обозначаване на диаграми | Ток, А | Верига | Терминал |
| 1 | S1 | 10 | Блок за управление на климатична система (J255) | 30 |
| 2 | S2 | 5 | Светлини в зоната на краката: Предна лява/Предна дясна/Задна лява/Задна дясна (W9/W10/W45/W46) | 30 |
| 3 | S3 | 5 | Подгряване на дюза за миене на ляво/дясно стъкло (Z20/Z21) | 75x |
| 4 | S4 | 5 | Блок за управление на вентилатора на охладителната система #1/#2 (J293/J671) | 87 |
| 5 | S5 | 10 | Превключвател за задно перде (E149), превключвател за избор на функция № 2 (E272), превключвател за режим на ръчна смяна на скоростите (F189), сензор за ниво и температура на двигателното масло (G226), блок за управление на задно перде (J262), навигационна система с блок за управление на CD (J401), блок за управление на помощ при паркиране (J446) | 15 |
| 6 | S6 | 5 | Сензор за високо налягане (G65), сензор за качество на въздуха (G238) | 15 |
| 7 | S7 | 10 | Превключвател ESP (E132), позиция на педала на съединителя/спирачката D/B (F36/F47), блок за управление на ABS (J104) | 15 |
| 8 | S8 | 5 | Телефонен приемо-предавателен модул (R36), Антенен усилвател за мобилен телефон (R86) | 30 |
| 9 | S9 | 15 | Реле за усилвател на спирачките (J569) | 30 |
| 10 | S10 | 5 | Контрол на обхвата на фаровете (E102), блок за управление на обхвата на фаровете (J431), блок за запалване на десния фар (J668), мотор за управление на обхвата на фаровете (V48/V49) | 15 |
| 11 | S11 | 10 | Блок за управление на SRS (J234), модул за заети седалки (J706), деактивиране на въздушна възглавница K/L (K145) | 15 |
| 12 | S12 | 10 | 16-пинов черен диагностичен конектор (T16) | 30 |
| 13 | S13 | 10 | Блок за управление на електрониката на кормилната колона (J527) | 30 |
| 14 | S14 | 10 | D/W стоп светлини (F) | 30 |
| 15 | S15 | 10 | Блок за управление в панела с инструменти (J285), блок за управление на навигационна система с CD (J401) | 30 |
| 16 | S16 | 5 | Превключвател (E284) и контролен блок (J530) за универсално дистанционно управление | 15 |
| 17 | S17 | 10 | Сензор за дъжд и светлина (G397), контролен блок за помощ при паркиране (J446), контролен блок за следене на налягането в гумите (J502) | 30 |
| 18 | S18 | 5 | Моторче за мигачи на ляв фар (V318) | 15 |
| 19 | S19 | 15 | Лява/дясна крушка за мъгла (L22/L23) | 55 |
| 20, 21 | S20, S21 | - | Безплатно | - |
| 22 | S22 | 15 | Блок за управление на предна лява/дясна врата (J386/J387) | 30 |
| 23 | S223 | 15 | Блок за управление на задна лява/дясна врата (J388/J389) | 30 |
| 24 | S224 | 20 | Централен контролен блок за комфортни системи (J393) | 30 |
| 25 | S225 | 30 | Блок за управление на вентилатора за подаване на свеж въздух (L 26) | 30 |
| 26 | S226 | 30 | Реле за отопление на задното стъкло (E87) | 30 |
| 27 | S227 | 30 | Устройство за откриване на ремарке (J345) | 30 |
| 28 | S228 | 20 (на BNS - 30 двигател) | Помпа за пълнене на горивната система (G6) | 87 |
| 29 | S229 | - | Безплатно | - |
| 30 | S230 | 20 | Блок за управление на шибедах (J245) | 30 |
| 31 | S231 | 15 | Светлина за заден ход (F4), измервател на въздушната маса (G70), сензор за светлина (G399), блок за управление на AT (J217), соленоид за заключване на скоростния лост (N110), 16-пинов диагностичен конектор (T16), автоматично затъмняващо се вътрешно огледало за обратно виждане (Y7) | 15 |
| 32 | S232 | 15 | Съединител за ремарке (U10) от 2006 моделна година | 75x |
| 33 | S233 | 15 (от 2005.02 - 20) | Запалка за цигари (U1) | 30 |
| 34 | S234 | 30 (от 2005.02 - 20) | 12V контакт (U5) | 87 |
| 35 | S235 | 30 (от 2005.02 - 20) | Гнездо (U) | 30 |
| 36 | S236 | 30 | Блок за управление на бордовото захранване (J519), двигател на чистачките на задното стъкло (V12) | 75x |
| 37 | S237 | 30 | Блок за управление на бордовото захранване (J519), помпа за миене на фаровете (V11) | 75x |
| 38 | S238 | 15 | Модул №1 на трансивъра във вътрешното огледало (G303), сирена (H12), централен блок за управление на комфортни системи (J393) | 30 |
| 39 | S239 | 20 | Блок за управление на навигационна система с CD (J401), блок за аудио и навигационна система (J503), радио (R), усилвател (R12), сателитно радио (R146), 8-пинов черен радио конектор (T8) | 30 |
| 40 | S240 | 25 | Високо/нискочестотен клаксон (H2/H7), 2-тонално реле за клаксон (J4) | 30 |
| 41 | S241 | 30 | Блок за управление на допълнителен нагревател (J364), приемник за дистанционно управление на допълнителен нагревател (R64) | 30 |
| 42 | S242 | 25 | Блок за управление на ABS (L 04) | 30 |
| 43 | S243 | 15 | Дебитомер (G70), EGR потенциометър (G212), Simos ECM захранващо реле (J363), захранващо реле на компонентите на двигателя (J757), EGR клапан (N18) | 15 |
| 44 | S244 | 30 (до моделна година 2005) или 35 (от моделна година 2006) | Блок за управление на климатичната система (J255) | 30 |
13.7. Монтажен блок за 4 релета в улей (използвайки примера на двигатели BGB, BPG, BWE, BWT, BUL, BPJ, BYK) 1.2. Реле за стартиране на двигателя (J217); 2. Реле (J271) захранване ECM Motronic; 3. Реле (J757) за захранване на компонентите на двигателя; A - Предпазител (S282) електроника на двигателя; B - Предпазител № 3 (S345) електроника на двигателя; C - ECM предпазител (S102); D - Предпазител № 1 (S131); E - Предпазител № 2 (S344) електроника на двигателя; G - Допълнителен предпазител (S286) AT
