CVT 01J (от август 2004 г.) (Audi A4 B7)

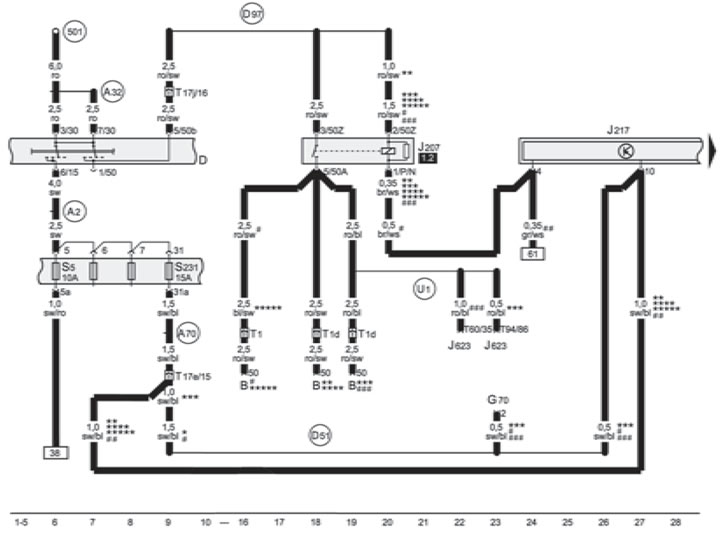

4-1, 4-2. Ключ за запалване, предпазители, реле на стартера, блок за управление на CVT
* за двигатели ВLВ, ВNA, BRE, BRF, BVF;
** за двигател AWA;
*** за двигатели BPW, BRC, ERE, ERF, BVF, BVG;
**** за двигатели BFB, ALT, 6GB, SPG, BWE;
***** за двигател BBJ;
# за двигател БДГ;
# # за двигатели AUK, BKN;
# # # за двигатели BLB, BNA4

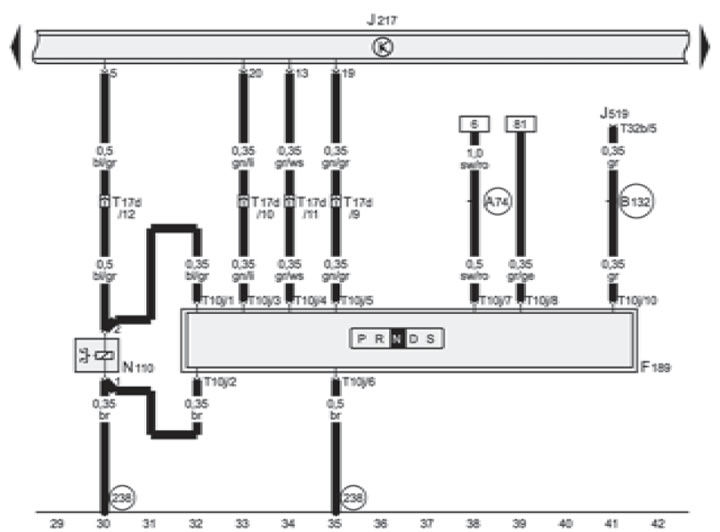

4-3. Превключвател Tiptronic, електромагнитен клапан за заключване на скоростния лост

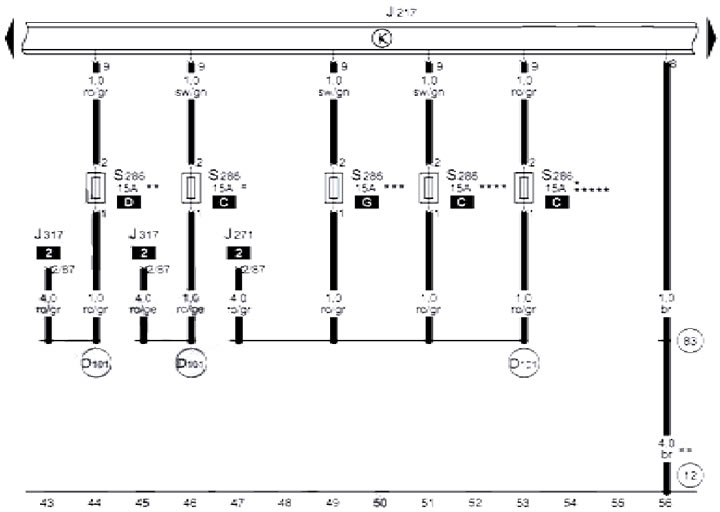

4-4. CVT предпазител, старт
* за ALT двигател;
** за двигатели BLB, BNA, BPW, BRC, BR, BRF, BVF, BVG;
*** за двигатели BGВ, BPG, AUK, VKN, BWE;
**** за двигатели ВFВ, AWA;
***** за двигател BBJ;
# за двигател БДГ;
# # възможен раздел 6.04

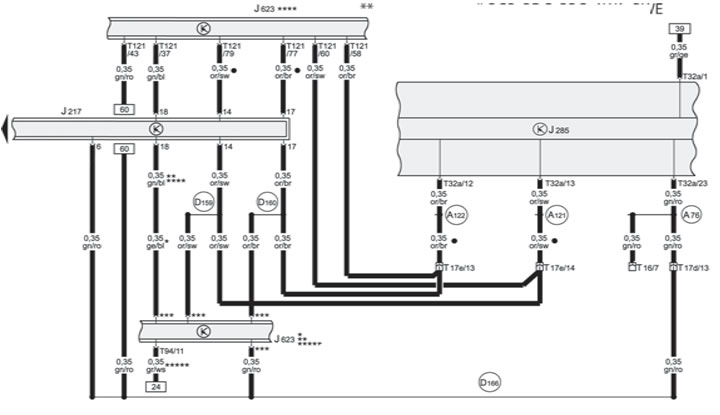

4-5, 4-6/ K-диагностична линия, CAN шина, блок за управление в панела с инструменти
* за двигатели ВЛВ, ВКА, BPW, BRC, BRE, BRF, BVF, BVG;
** за двигатели BGB, BDG, BPG, AWA, BWE;
*** вижте схемата за управление на двигателя;
**** за двигатели BBJ, BFВ, ALT;
***** за двигатели АУК, ВКН
