Датчик уровня топлива «G» установлен
Датчик на нижнем упоре: ок. 285 Ом.
Датчик на верхнем упоре: ок. 60 Ом.
Указание. Если измеренное значение равно 0, значит, имеет место короткое замыкание; если оно равно - имеет место обрыв цепи. Чтобы проверить значения сопротивления "Бак полон" или "Бак пуст", необходимо снять модуль подачи топлива и покачать поплавок датчика до верхней или нижней границы. При снятом датчике уровня топлива в результате большего отклонения поплавка получаются следующие значения:
Датчик уровня топлива «G» снят
Датчик на нижнем упоре: ок. 285 Ом.
Датчик на верхнем упоре: ок. 53 Ом.
Подключить мультиметр для проверки сопротивления между контактами «3» и «4». Датчик уровня топлива «G» установлен или снят: в любом положении датчика: ок. 340 Ом.
Установка в обратном порядке, при этом необходимо установить крышку фланца. Установить 1/3 часть заднего сиденья справа.
Снятие датчика уровня топлива «G»

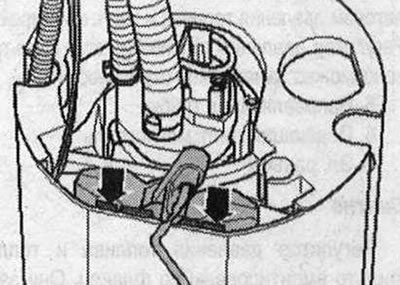

Снятие блока подачи топлива. С помощью отвёртки отогнуть блокирующие язычки «стрелки» и извлечь вверх датчик уровня топлива «G».

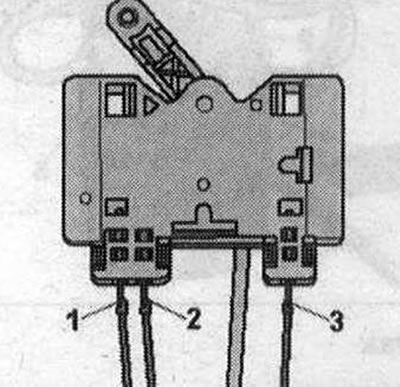

Перед отсоединением штекерных разъемов датчика уровня топлива «G» необходимо сначала разблокировать крепежные язычки разъемов. Разблокировать эл. разъемы «1...3» и отсоединить их.
Монтаж
Установка в обратном порядке: подсоединить штекерные разъемы «1...3» и проверить надежность их фиксации. Вставить датчик уровня топлива «G» в направляющие модуля подачи топлива и нажать вниз до щелчка. Установить модуль подачи топлива, соблюдать указания по подсоединению АКБ.
