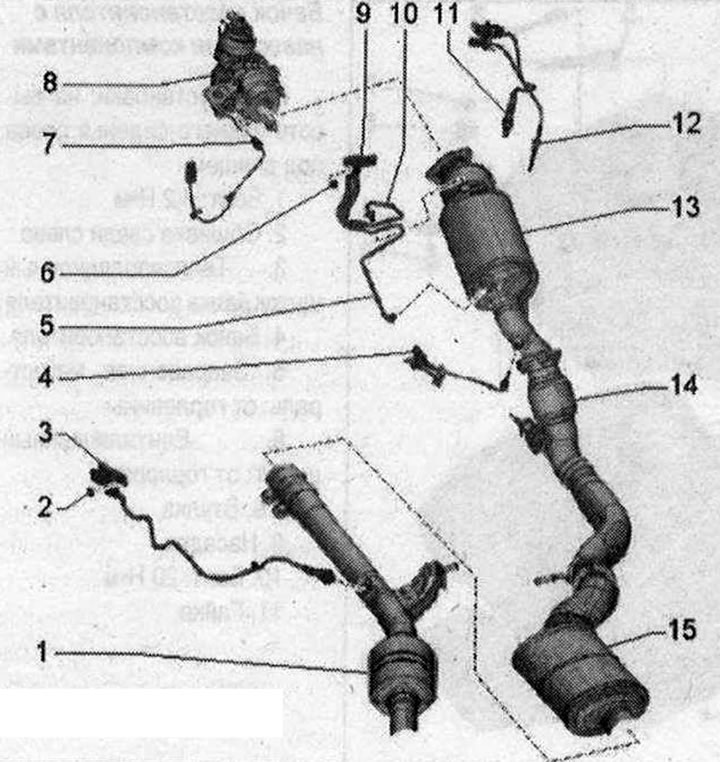

Датчик температуры ОГ 1. Средний глушитель; 2. Гайка; 3. NOx-датчик 2 -G687-; 4. Датчик 4 температуры ОГ -G648-: резьба датчика температуры ОГ имеет покрытие, поэтому запрещается наносить на нее доп. слой термостойкой пасты; 60 Н’М; 5. Напорная гидролиния датчика разности давлений -G505-: 45 Н-м; 6. Гайка; 7. Датчик 1 температуры ОГ -G235-: смазать резьбу термостойкой пастой; термостойкая паста; 45 Н·м; 8. Турбонагнетатель; 9. Датчик разности давлений -G505-: смазать резьбу термостойкой пастой; термостойкая паста; 10. Напорная гидролиния датчика разности давлений -G505-: 45 Н·м; 11. Лямбда-зонд -G39- с нагревательным элементом лямбда-зонда -Z19-; 12. Датчик 3 температуры ОГ -G495-: резьба датчика температуры ОГ имеет покрытие, поэтому запрещается наносить на нее доп. слой термостойкой пасты; 60 Н-м; 13. Сажевый фильтр; 14. Приемная труба; 15. Катализатор SCR
