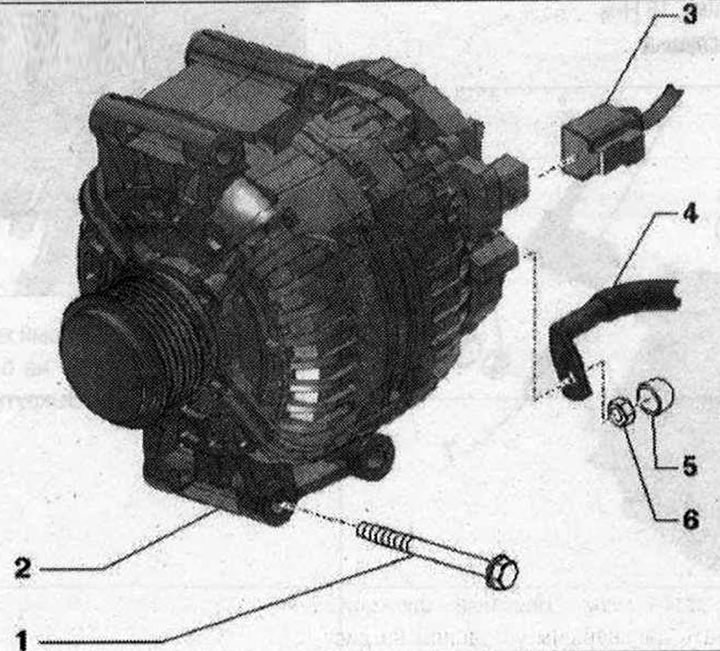

Генератор без сдвижных втулок 1. Болт. 2 шт, 23 Н·м; 2. Генератор; 3. Электрическое штекерное соединение; 4. Клемма 30/АКБ+; 5. Заглушка; 6. Гайка. 16 Н·м
Снятие генератора, а/м с двигателями 2,0 л TFSI

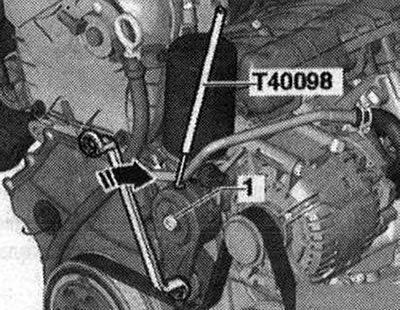

Отсоединить провод массы от АКБ при выключенном зажигании. Для ослабления поликлинового ремня повернуть натяжной элемент по часовой стрелке «стрелка» и зафиксировать фиксатором «Т40098».

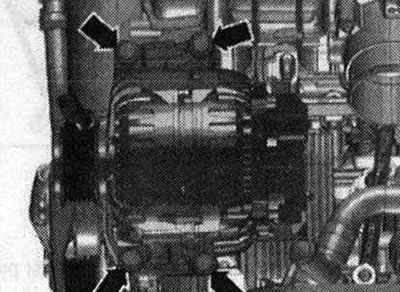

Снять поликлиновой ремень. Выкрутить винты вверху и внизу «стрелки» и наклонить генератор вперед.
Разъединить эл. штекерное соединение. Открутить клемму 30 / В+ «поз. 2». Извлечь генератор.
Монтаж
Установка в обратном порядке: надеть поликлиновой ремень в указанной последовательности на шкивы

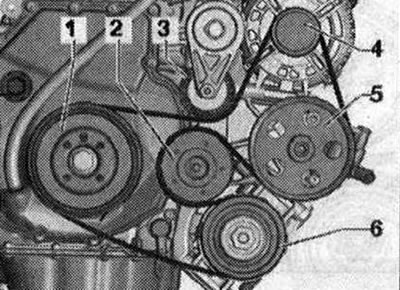

1. Гаситель колебаний; 2. Водяной насос; 3. Натяжной элемент поликлинового ремня; 4. Генератор; 5. Крыльчатый насос гидросистемы рулевого управления; 6. Компрессор климат, установки
При установке поликлинового ремня необходимо следить за правильностью его положения на шкивах. Подключить АКБ. Запустить двигатель и проконтролировать ход поликлинового ремня.
Снятие генератора. А/м с двигателем 3,2 nFSI

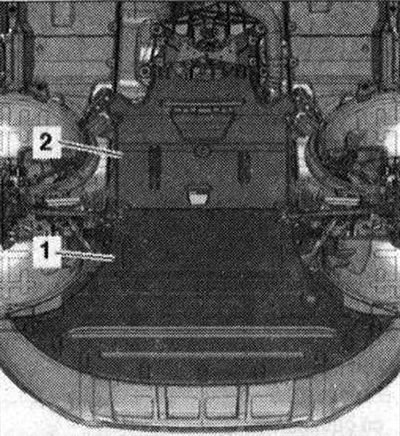

Отсоединить провод массы на аккумуляторе при выключенном зажигании. Снять переднюю шумоизоляцию «1».

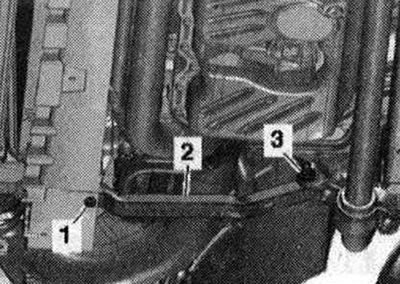

Выкрутить болт «1» и гайку «3». Снять распорку «2» рамки радиатора справа.

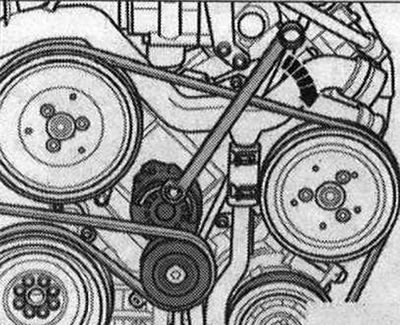

Повернуть натяжное устройство для ослабления натяжения поликлинового ремня по «стрелке».

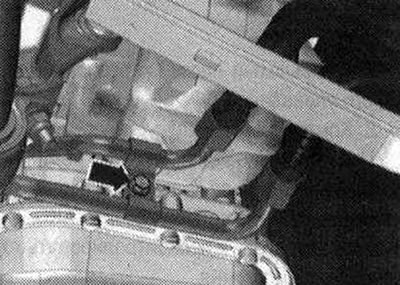

Снять поликлиновой ремень со шкива генератора. Разгрузить натяжное устройство. Выкрутить болт «стрелка» магистралей ATF.
Отсоединить разъём датчика уровня и температуры масла «G266» и высвободить жгут проводов на генераторе. Выкрутить болты «стрелки» и снять генератор.

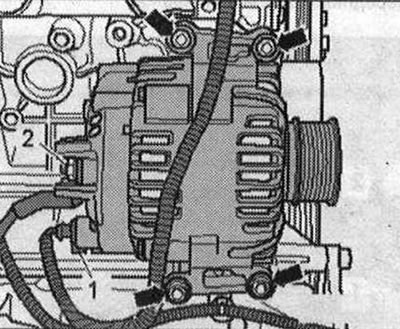

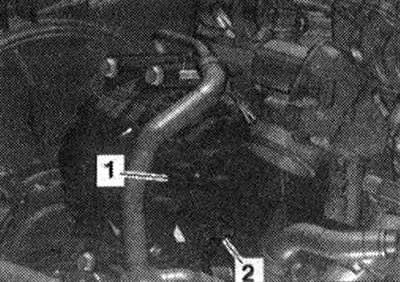

Разъединить эл. штекерное соединение «1». Открутить клемму 30 / В+ «поз. 2». Извлечь генератор между магистралями ATF и рамкой радиатора вниз.
Монтаж
Установка в обратном порядке: закрепить магистрали ATF. Установить распорку рамки радиатора справа. Надеть поликлиновой ремень в указанной последовательности на шкивы.

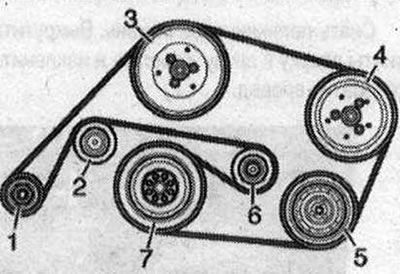

1. Генератор; 2. Промежуточный ролик; 3. Водяной насос; 4. Крыльчатый насос гидросистемы рулевого управления; 5. Компрессор климат, установки; 6. Натяжное устройство поликлинового ремня; 7. Коленвал
При установке поликлинового ремня необходимо следить за правильностью его положения на шкивах. Подключить АКБ. Завести двигатель и проверить ход ремня.
