Датчики частоты вращения системы ABS/ESP (Audi Q5 Typ 8R)

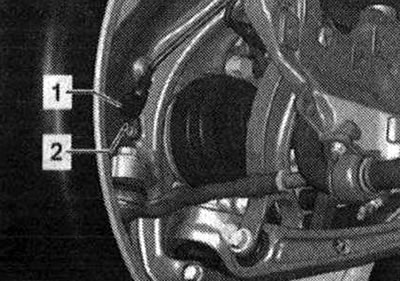

На рисунке изображен вид спереди справа.

• 1. Датчики частоты вращения G45/G47
• 2. Винт с внутренним шестигранником. 9 Н·м

Снятие датчиков частоты вращения передних колес G45/G47

Зубчатый диск /ротор встроен в соответствующий узел ступичного подшипника и замене не подлежит. Поднять а/м. Разблокировать и отсоединить штекерный разъем датчика частоты вращения. Выкрутить болт «2». Извлечь датчик частоты вращения из корпуса колесного подшипника.

Установка

Установка в обратном порядке, при этом необходимо учитывать следующее: перед установкой датчика частоты вращения очистить внутреннюю часть отверстия и смазать датчик по периметру пластичной смазкой G 000 650. После установки датчика провернуть рулевое колесо вправо и влево до упора и убедиться в отсутствии препятствий для провода датчика частоты вращения. Опустить а/м.

Снятие датчиков частоты вращения задних колес G44/G46

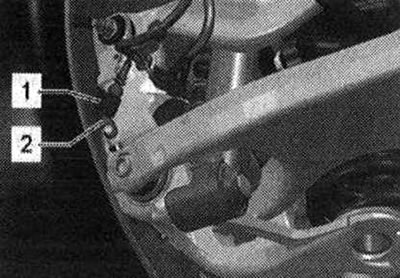

На рисунке представлен вид сзади слева.

• 1. Датчики частоты вращения G44/G46
• 2. Винт с внутренним шестигранником. 9 Н·м.

Зубчатый диск /ротор встроен в соответствующий узел ступичного подшипника и замене не подлежит. Поднять а/м. Разблокировать и отсоединить штекерный разъем датчика частоты вращения. Выкрутить болт «2». Извлечь датчик частоты вращения из корпуса колесного подшипника.

Установка

Установка в обратном порядке, при этом необходимо учитывать следующее: перед установкой датчика частоты вращения очистить внутреннюю часть отверстия и смазать датчик по периметру пластичной смазкой G 000 650. Опустить а/м.
