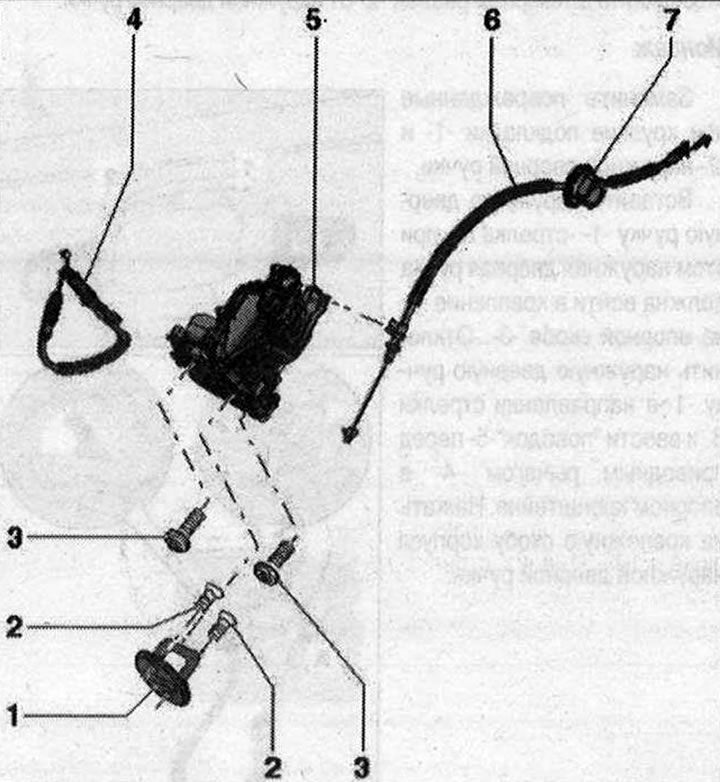

Замок двери и скоба замка 1. Скоба с пальцем под защёлку замка; 2. Болт. 25 Н·м; 3. Болт. 19 Н·м; 4. Приводной трос замка двери; 5. Замок двери. Опасность функциональных повреждений. Чтобы приводной трос при снятии и установке не слишком сильно изгибался или изламывался замок двери должен сниматься и устанавливаться вместе с опорным хомутом. Приводной трос вне двери должен сниматься и устанавливаться на рычаг управления на замке двери; 6. Трос привода внутренней ручки двери; 7. Насадка. Отдельно не заменяется

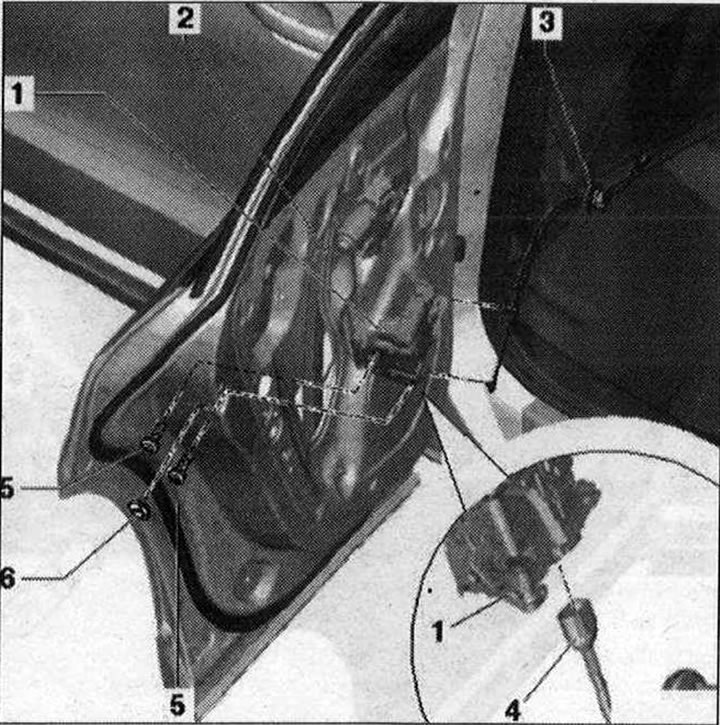

Схема монтажа замка двери 1. Замок двери; 2. Дверь; 3. Приводной трос ручки двери; 4. Эл. разъем; 5. Болт; 6. Крышка
Снятие замка двери
Снятие корпуса. Снять обивку двери. Снять облицовку внутренней панели двери. Вывернуть болты «стрелки» на замке двери. Снять крепление. Отсоединить эл. соединение «2» и снять замок двери «1» вместе с опорным хомутом.

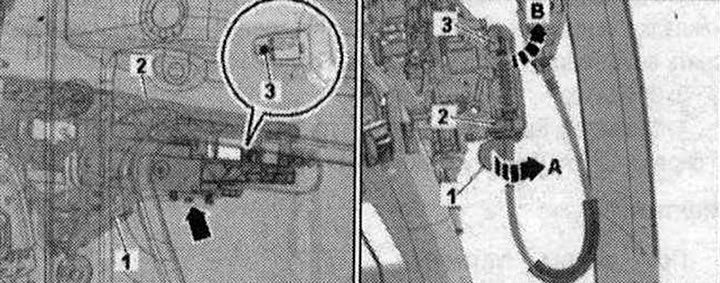

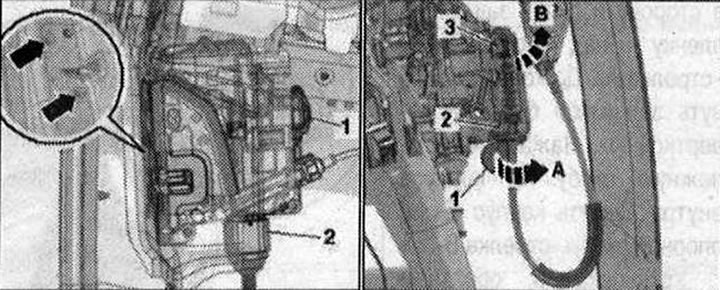

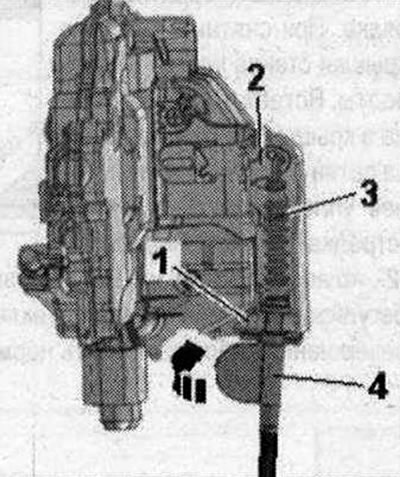

Повернуть приводной трос на рычаге «1» на 90° в -направлении стрелки А- и извлечь из опоры троса «2». Повернуть приводной Трос на приводном рычаге «3» замка двери «в направлении стрелки В». Приводной трос должен находиться на 1 линии с отверстием на приводном рычаге. Вынуть приводной трос из приводного рычага.
Монтаж

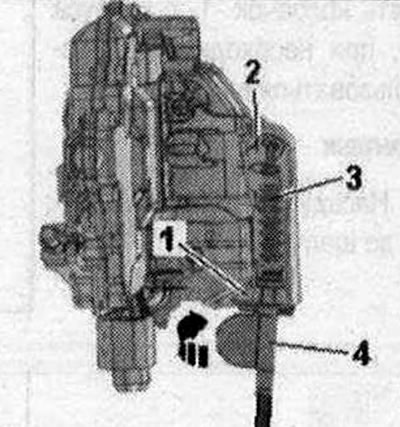

Установка в обратном порядке. Ввести приводной трос «3» с приводного рычага «2» замка двери. Вставить приводной трос в опору «1» и повернуть рычаг «4» на 90° «стрелка».
Выступ рычага должен защелкнуться в опоре троса.
Снятие опорной скобы
Снять обивку двери. Снять облицовку внутренней панели двери. Снять наружную дверную ручку. Отсоединить (при наличии) эл. провод от опорной скобы «стрелка».
Высвободить стяжку «1» электропровода при помощи рычага «80-200». Для облегчения снятия использовать мыльный раствор. Открутить болт «3» и снять опорный хомут «2» вместе с дверным замком из двери. Повернуть приводной трос на рычаге «1» на 90° в -направлении стрелки А- и извлечь из опоры троса «2». Провернуть приводной трос на приводном рычаге «3» замка двери «в направлении стрелки В».
Приводной трос должен находиться на 1 линии с отверстием на приводном рычаге. Вынуть приводной трос из приводного рычага.
Монтаж
Ввести приводной трос «3» с приводного рычага «2» замка двери. Вставить приводной трос в опору «1» и повернуть рычаг «4» на 90° «стрелка». Выступ рычага должен защелкнуться в опоре троса.
Снятие приводного троса замка двери

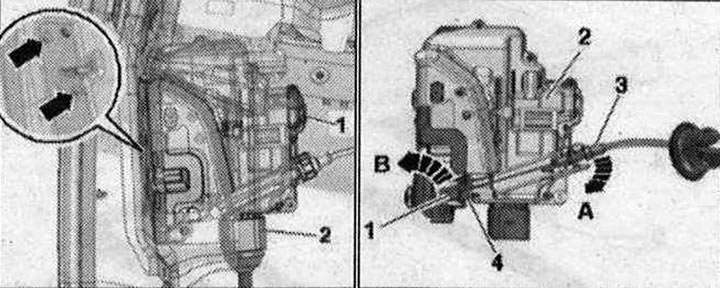

Снять обивку двери. Снять облицовку внутренней панели двери. Опорный хомут и дверной замок сняты. Повернуть приводной трос на рычаге «1» на 90° в -направлении стрелки А- и извлечь из опоры троса «2». Повернуть приводной трос на приводном рычаге «3» замка двери «в направлении стрелки В». Приводной трос должен находиться на 1 линии с отверстием на приводном рычаге.

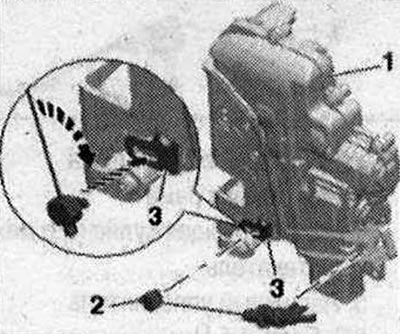

Снять приводной трос «1» с приводного рычага, для этого выдавить опору «3» из крепления на опорном кронштейне -2 «стрелка». Снять приводной вал.
Монтаж
Установка в обратном порядке. Ввести приводной трос «3» с приводного рычага «2» замка двери. Вставить приводной трос в опору «1» и повернуть рычаг «4» на 90° «стрелка».
Выступ рычага должен защелкнуться в опоре троса.
Снятие троса привода внутренней ручки двери
Снятие корпуса. Снять обивку двери. Снять облицовку внутренней панели двери. Выкрутить болты «стрелки». Прижать замок двери «1» в сторону и при необходимости отсоединить штекерный разъем «2».

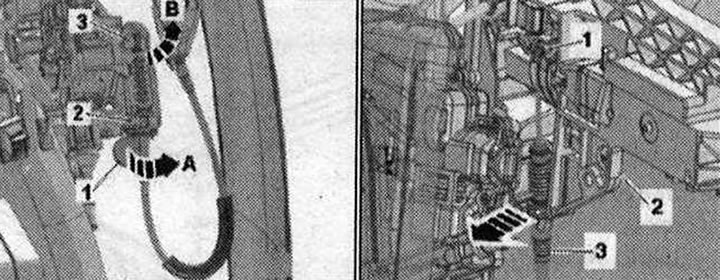

Отсоединить приводной трос «3» на опоре троса замка двери -2 «стрелка А». Повернуть ниппель «1» на 90° «в направлении стрелки В» и вынуть из рычага разблокировки «4» ручки двери.
Монтаж
Вставить ниппель «2» в рычаг разблокировки «3» ручки двери «нижняя стрелка». Повернуть ниппель на 90° -верхняя стрелка- и вдавить приводной трос в тросовую опору замка двери «1» до слышимой фиксации.
