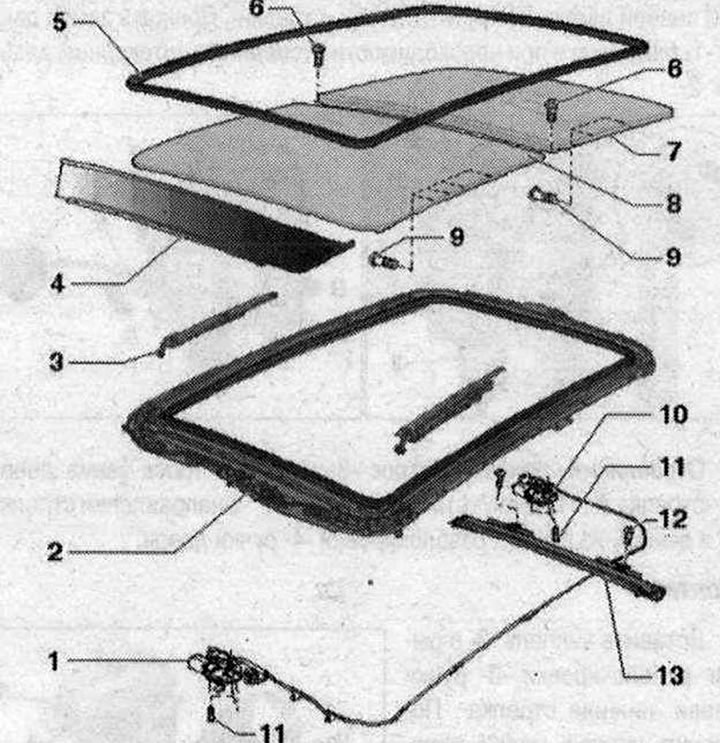

Подъемно-сдвижной люк 1. Двигатель панели люка; 2. Монтажная рама; 3. Направляющая кулисного механизма; 4. Обтекатель; 5. Наружный уплотнитель; 6/9. Болт. 4,5 Н-м; 7. Задняя крышка стекла; 8. Передняя крышка стекла; 10. Электродвигатель шторки сдвижного люка; 11. Болт. 2 Н-м; 12. Болт. 3,5 Н-м; 13. Шторка люка
Снятие передней крышки стекла
При снятой крышке стекла не смещать направляющую кулисы, т.к. это может привести к повреждению обтекателя.

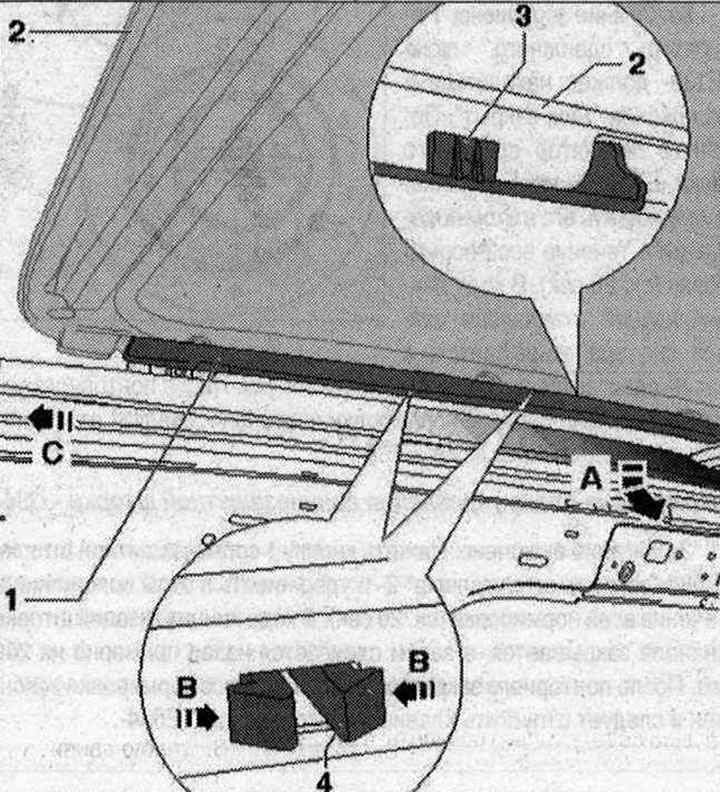

1. Накладка; 2. Передняя крышка стекла. Снятие: открыть крышку стекла -1-настолько, чтобы был доступ к планке -2-. Потянуть накладку -2- в направлении -стрелки А- вниз и вывести язычок -3- с обратной стороны. Сжать фиксаторы -4- на обратной стороне -стрелка В- и отсоединить накладку. Подвинуть накладку -2- в направлении -стрелки С- вперёд и снять её. Вывернуть болты слева и справа на передней крышке; 3. Фиксатор; 4. Фиксатор. Выкрутить болты -стрелки- крышки стекла -1 - слева и справа. Снять крышку стекла движением вверх
Монтаж

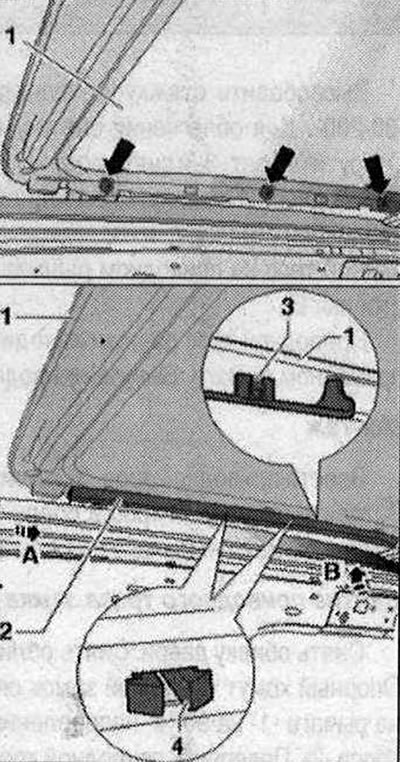

При снятии /установке крышки стекла всегда менять болты. Очистить резьбовые отверстия от фиксирующего средства. Вставить крышку стекла -1- сверху и вкрутить болты -стрелки-, но не затягивать их. Регулировка передней крышки стекла. Затянуть болты -стрелки- с предписанным моментом.
Ввести накладку -2- спереди в крышку стекла -1- и задвинуть в направлении -стрелки А-. Зафиксировать фиксатор -4-. Ввести язычок -3- на обратной стороне -стрелка В-. После завершения работ выполнить нормирование электромотора люка.
Снятие задней крышки стекла

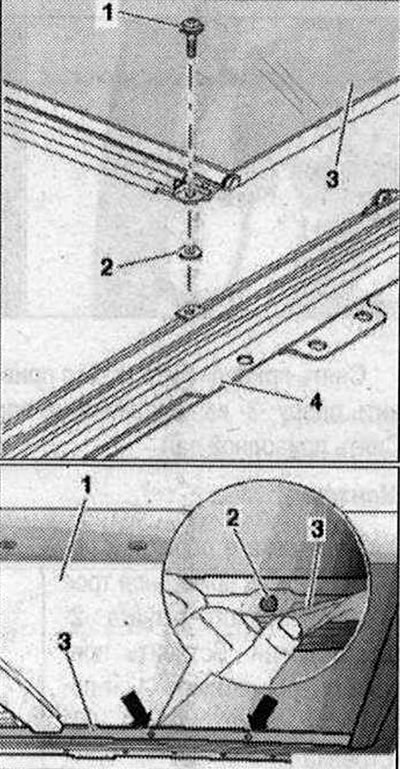

Полностью открыть переднюю секцию. Выкрутить болты -1- задней крышки стекла -3-. Извлечь дистанционную шайбу -2- между крышкой стекла -1- и монтажной рамой -4-. Открыть переднюю крышку стекла.
Слегка потянуть вовнутрь внутреннее уплотнение.-3- в местах -стрелка- и выкрутить болты -2-. Поднять заднюю крышку стекла-1-.
Монтаж
Установка в обратном порядке. При снятии /установке крышки стекла всегда менять болты. Вставить крышку стекла в крышу сверху вниз. Слегка потянуть вовнутрь внутреннее уплотнение -3- в местах -стрелка- и вкрутить болты
-2-, но не затягивать их. Регулировка задней крышки стекла. После регулировки задней крышки стекла затянуть болты (5 Н-м ). После завершения работ выполнить нормирование электромотора люка.
