Снятие обтекателя люка (Audi Q5 Typ 8R)

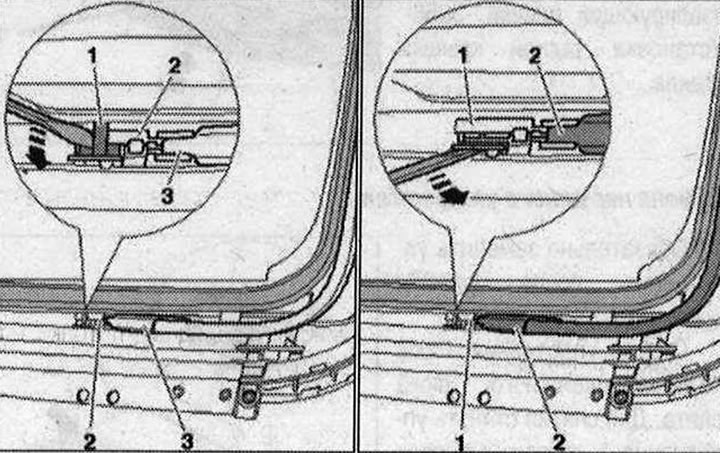

Полностью открыть переднюю секцию. С помощью отвёртки отсоединить скобу «1» над опорным кронштейном «2» обтекателя «3».



С помощью отвёртки отсоединить опорный кронштейн «1» обтекателя «2».

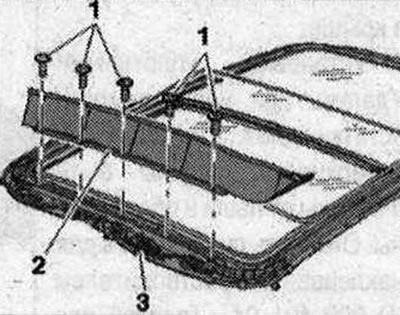

Вывернуть винты «1» обтекателя «2». Извлечь обтекатель из монтажной рамы «3» в направлении вверх.

Монтаж

Установка в обратном порядке. При установке затянуть болты с моментом 2 Н·м. Кронштейн обтекателя должен зафиксироваться с отчетливым щелчком. После снятия скоба опорного кронштейна подлежит замене.

Снятие кронштейна обтекателя

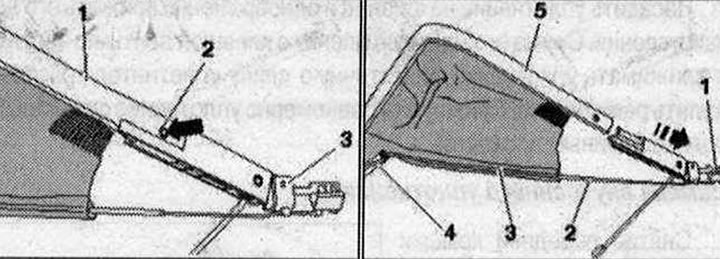

Снятие обтекателя. Выдавить установочный штифт «2» из верхней планки «1» и опоры обтекателя «3».



Вытянуть кронштейн обтекателя «1» в направлении «стрелки» из верхней планки «5». Вытянуть расчалку «2» из нижней планки «4» и сетки «3».

Монтаж

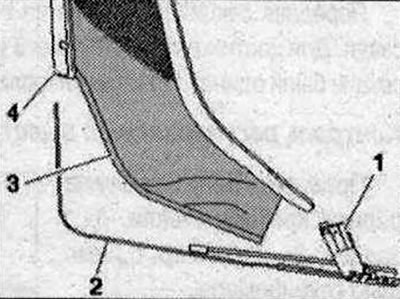

Ввести расчалку «2» через сетку «3» до нижней планки «4».

Установка в обратном порядке. Для фиксации кронштейна обткекателя вставить новый установочный штифт.
