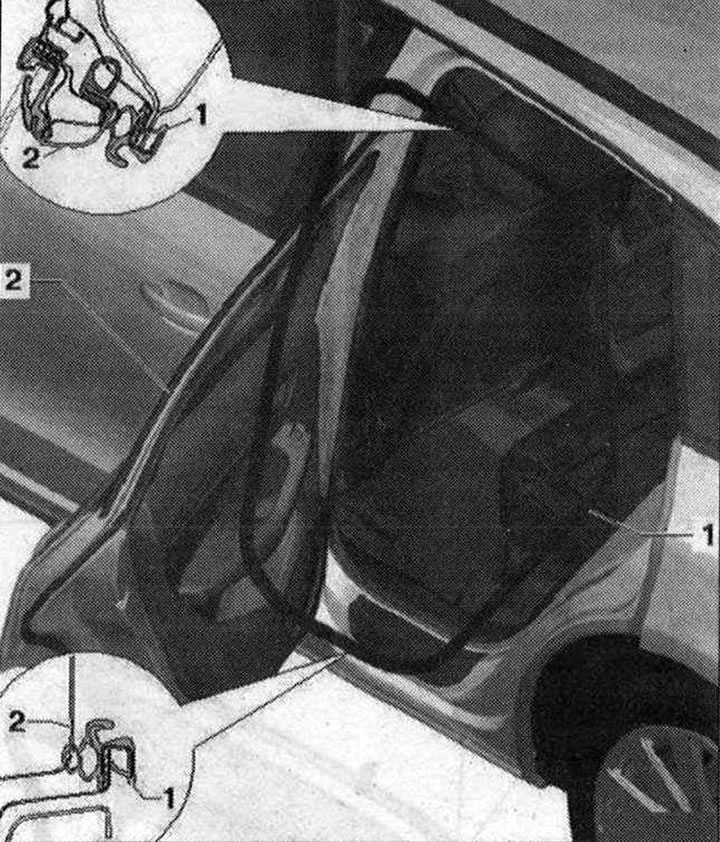

Снятие внутреннего уплотнения двери 1. Внутреннее уплотнение двери. Снять облицовку рамы стекла. Отсоединить ограничитель двери от стойки В. Надевается на закраину кузова. Снять с закраины кузова. При установке уплотнения из вулканизированной резины выровнять его стыком по центру нижнего шарнира и прижать рукой к фланцу кузова.; 2. Дверь
Замена наружного уплотнения двери
А/м и наружное уплотнение двери должны иметь температуру помещения. Наружное уплотнение двери приклеено и может только заменяться. Поверхности склеивания должны быть очищены от пыли и смазки очистительным средством -D 009 401 04-. Нанести на поверхности склеивания усилитель сцепления -D 355 205 А2- с помощью аппликатора -D 009 500 25- и оставить высохнуть в течение 10 минут. Отверстия для слива воды при правильной установке должны располагаться на нижней стороне двери.

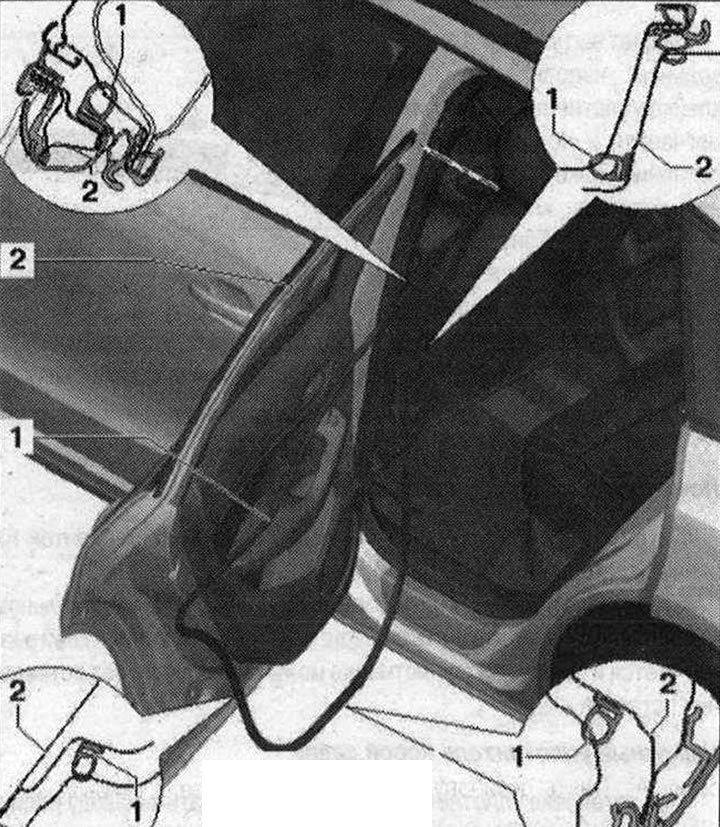

- 1. Внешний уплотнитель двери. Положение уплотнения перед снятием отметить на двери, например, изолентой. Для того чтобы по возможности остатки клея не остались на двери, следует тянуть уплотнение только в продольном направлении и лишь после этого снимать с двери. Оттянуть немного уплотнение сверху с двери и перерезать обычными ножницами. Снятие: тянуть уплотнение только в продольном направлении, затем постепенно снимать вверх. Монтаж: почистить места склейки очистителем -D 009 401 04-, при необходимости удалить остатки клея инструментом для удаления клеевых полос -VAS 6349-. Нанести усилитель сцепления -D 355 205 А2- с аппликатором -D 009 500 25- в области склеивания и дать высохнуть в течение 10 минут. Отсоединить ограничитель открывания двери на кузове. Извлечь наружное уплотнение двери за ограничителем открывания двери. Заново закрепить фиксатор двери. Зафиксировать наружный уплотнитель двери на оконной раме слева и справа снаружи изолентой. Для правильного положения отверстия водоотвода (2х) должны находиться в наружный уплотнитель двери в нижней части. С обеих сторон последовательно вдавить наружный уплотнитель двери, начиная с середины. Снять защитную пленку с нижней части двери. Вдавить наружный уп-лотнитель двери по центру нижней части влево и вправо. Далее постепенно снимать защитную пленку и прижимать наружное уплотнение двери. Затем вдавить уплотнитель двери вверх вдоль стоек А и В. Затем вдавить уплотнитель двери вверх вдоль рамы окна. При установке нельзя растягивать или сплющивать уплотнение двери. Любое растягивание или сплющивание уплотнителя с нижней стороны или на стойках А и В может привести к его отслоению. Уплотнение двери можно растягивать или сплющивать тальков верхней области рамы окна, поскольку здесь обеспечивается прочная посадка над накладкой рамы. Прижать основание уплотнителя двери роликом для прикатки изолирующей пленки -3356-. Чтобы наружный уплотнитель двери не сместился и не выпал, дверь не закрывать в течение 2 часов, при этом а/м должен быть температуры помещения
- 2. Дверь

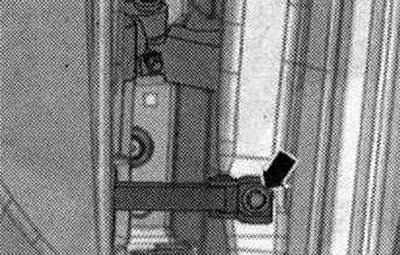

Отсоединить ограничититель открывания двери
Вывернуть болт -стрелка-ограничителя открывания двери.
Заправить уплотнение за ограничителем открывания двери и затянуть болт надлежащим моментом затяжки.

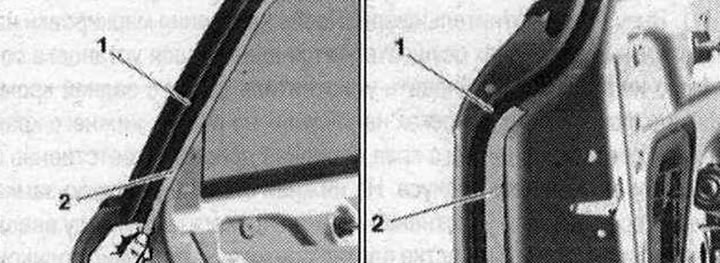

Пометить положение уплотнения
Пометить положение наружного уплотнения двери клейкой лентой на раме окна...
и в переходе к замку двери, как показано на рисунке.

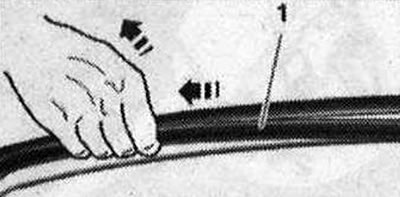

Снять наружный уплотнитель двери
За счет вытягивания в продольном направлении проклейка уплотнения двери размягчается и после этого уплотнение может без оставления остатков клея снято с оконной рамы. Тянуть последовательно наружное уплотнение двери, как показано, в продольном направлении -стрелка- и снять.
Провести последовательно эти действия со всех сторон и полностью снять уплотнение двери. Удалить возможные остатки клея на оконной раме с помощью инструмента для удаления клеевых полос -VAS 6349-.
Пометить положение уплотнения
Пометить положение уплотнения, как показано, изолентой на оконной раме и в области замка двери.
Снять уплотнение: Тянуть уплотнение -1- только в продольном направлении, затем снимать с двери. За счет вытягивания клей размягчается и после этого уплотнение может быть снято без оставления остатков клея.

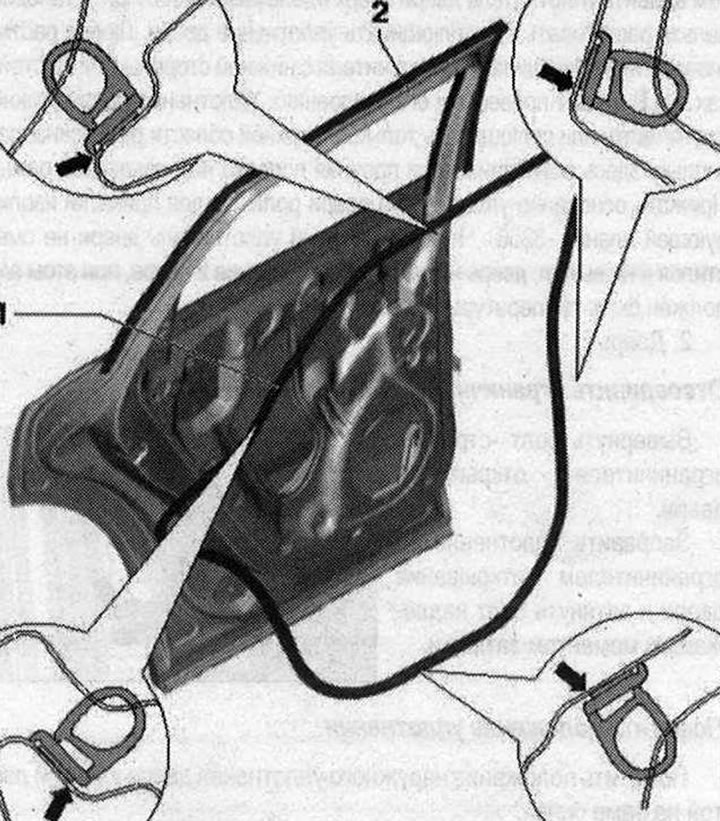

Наружный уплотнитель новой двери
При установке уплотнение необходимо прижать к выходу радиуса (по внутреннему и внешнему радиусу), как показано на рисунках -стрелки-. Для облегчения монтажа нанести отметки в этих местах и вдавить уплотнитель. Участки склеивания по внутреннему и внешнему радиусу.
- 1. Внешний уплотнитель двери. После нанесения маркировки на указанных расстояниях осуществляется дальнейшая установка согласно инструкции. Установить уплотнитель двери с задней кромкой, как показано на выносках на рисунке, начиная с нижнего края задней двери и до нижнего края передней двери соответственно к выходам внутреннего радиуса. На нижней стороне двери до замка двери передний край уплотнения должен прилегать к выходу внешнего радиуса. На всем участке плотно прижать уплотнение роликом для прикатки изолирующей пленки -3356-.
- 2. Дверь

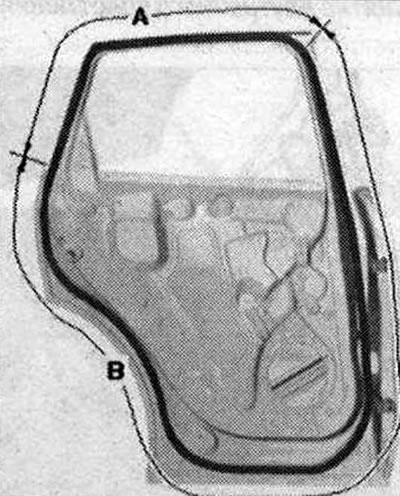

Клеевая зона наружного уплотнения двери
В зоне-А- передняя кромка уплотнения, начиная примерно от прижимной планки, далее по раме окна до "стойки В", необходимо насадить и прижать, как показано на рис., по внешнему радиусу. На участке -В- задний край уплотнения следует установить на выходе внутреннего радиуса.

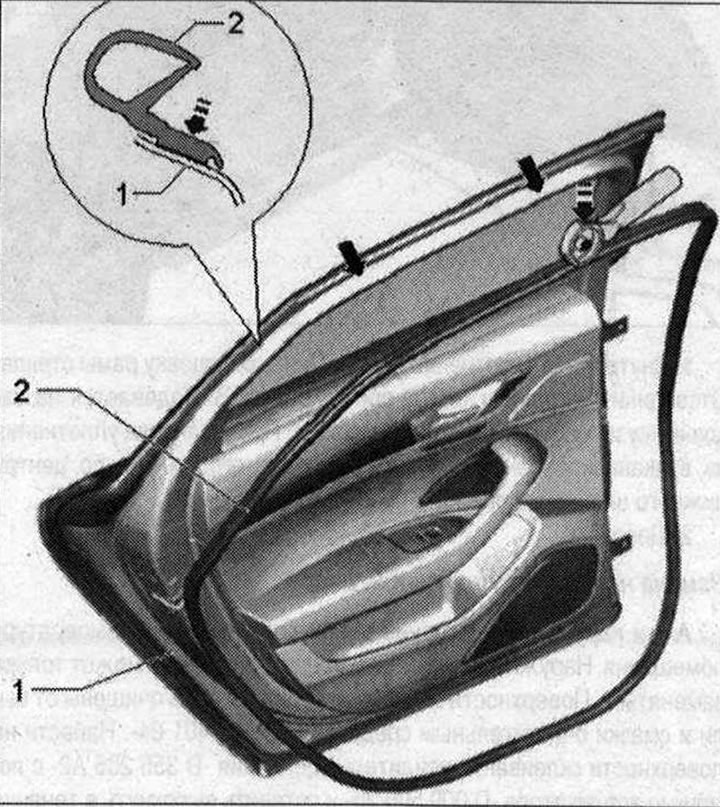

Прижать внешнюю накладку двери
- 1. Задняя дверь
- 2. Внешний уплотнитель двери. Зафиксировать наружный уплотнитель двери на оконной раме изолентой -стрелки-. Наружный уплотнитель двери вдавливается только в основание роликом для прикатки изолирующей пленки -3356-. Приподнять уплотнитель, как указано, и плотно вдавить роликом для прикатки изолирующей пленки -3356- по периметру основания
