Седла клапанов в головке цилиндров. Ремонт клапанов (Audi 80 Б3)

Седла клапанов со следами износа и раковинами могут ремонтироваться до тех пор, пока сохраняется максимально допустимый размер. Если этот размер превышен, надежное действие гидравлической компенсации гидротолкателей клапанов не обеспечивается. В этом случае головка цилиндров заменяется. Седла клапанов ремонтируются таким образом, чтобы получить надежное пятно контакта. Седла клапанов могут быть заменены с использованием обычных технических средств. Ремонт седел клапанов выполняется с применением разверток. Так как это требует специального навыка, то работа эта должна выполняться в специальных мастерских.

Внимание: Седла выпускных клапанов имеют дополнительное сужение. При обработке седел следует обращать внимание на то, чтобы не повредить радиус этого сужения.

Расчет максимально допустимого размера обработки.

Вставить клапан и прижать его к седлу.

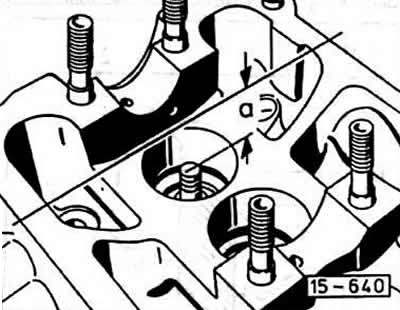

Измерить расстояние «а» между концом стержня клапана и верхней кромкой головки цилиндров.

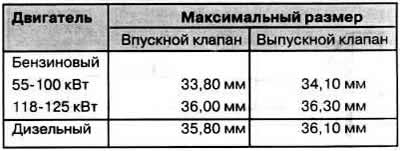

Для сохранения максимально допустимого размера обработки необходимо вычесть максимальный размер из измерительного расстояния «а», т.е.

• ...мм = замеренное расстояние «а»
• -..мм = минимальный размер
• ...мм = макс. допустимый размер обработки

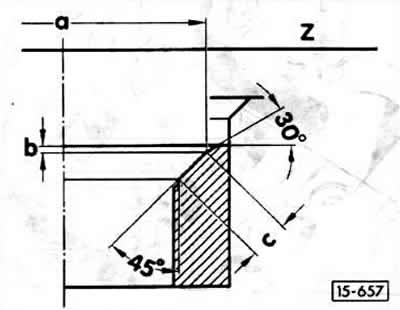

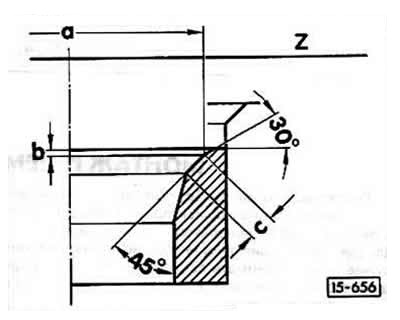

Геометрические параметры седла клапана см. в главе "Ремонтные характеристики".

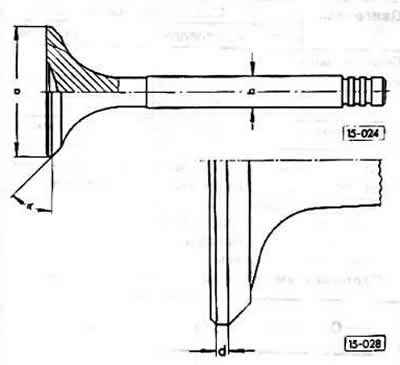

Размеры клапанов см. в главе "Ремонтные характеристики".



Выпускные клапаны имеют натриевое наполнение и не могут больше дробиться. Разделить клапан по центру стержня ножовкой по металлу на две части. При этом на клапан не должна попадать вода. Затем бросить части клапана в ведро с водой и отойти.

Внимание: По мере попадания в воду происходит химическая реакция, при которой натрий загорается.
