Проверка и регулировка регулятора силы торможения (Audi 80 Б3)

Регулятор силы торможения управляет давлением задних тормозов в зависимости от загрузки автомобиля Благодаря этому достигается правильное распределение усилий торможения.

Тормозной регулятор укреплен сзади на кузове и управляется через пружину от задней подвески.

Проверка работы

Автомобиль должен стоять на колесах.

С помощью ассистента осмотреть регулятор.

Сильно нажимать и быстро отпускать педаль тормоза. При этом должен двигаться регулятор силы торможения.

Внимание: Возможно через отверстие в регуляторе торможения наружу выступа!от остатки тормозной жидкость. Это не имеет значения. В случае сомнения проверить герметичность. обратившись в специализированную мастерскую.

Регулировка

Внимание: Перед регулировкой регулятора торможения снять пластиковый ролик с болта и смазать стальную втулку смазкой V.A.G. A05 126 000 05. Затем установить пластиковый ролик обратно.

Поднять автомобиль, задняя подвеска полностью подрессорена.

Тормозная система должна быть заполнена и прокачана.

Нажать до упора рычаг на регуляторе торможения в противоположную направлению движения сторону.

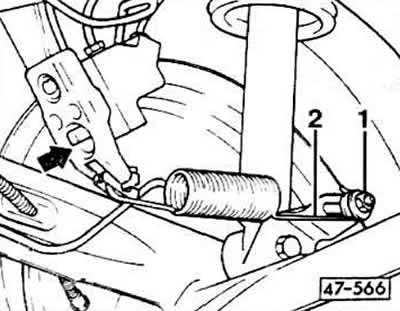

Ослабить гайку «1».

AUDI 80

Присоединить пружину «2» между регулятором и пластиковым роликом без зазоров.

Затянуть гайку «1» усилием 25 Нм.

AUDI 90

Установить сверло диаметром 1,0 мм между пружиной «2» и пластиковым роликом.

Затянуть гайку «1» с усилием 25 Нм.

Вынуть сверло и присоединить пружину к пластиковому ролику.

Автомобили со спортивным шасси

Автомобили со спортивным шасси сидят на 25 мм ниже и имеют амортизатор с синей лакировкой

Вставить сверло диаметром 7,0 мм между пружиной «2» и пластиковым роликом.

Затянуть гайку «1» с усилием 20 Нм.

Вынуть сверло и присоединить пружину к пластиковому ролику.

Опустить автомобиль.
