Порядок выполнения

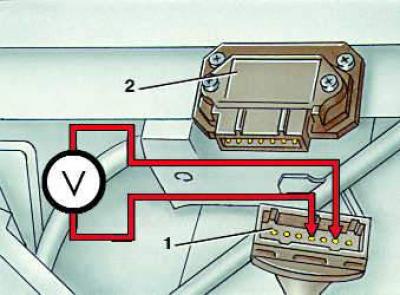

1. Отсоединить колодку блока (1). Включить зажигание и измерить напряжение между контактами «2» и «4». Напряжение должно быть равно приблизительно 12 В (напряжение аккумуляторной батареи). В противном случае нужно найти и устранить обрыв в проводке (2 – коммутатор).
2. Выключить зажигание и подсоединить колодку к коммутатору.
3. Отсоединить колодку от распределителя зажигания.
4. Подключить вольтметр к клеммам 6 и 4 катушки зажигания. Включить зажигание и измерить напряжение. Оно должно быть не менее 2 В и через 1–2 с должно снизиться до нуля. Если этого не происходит, нужно заменить коммутатор.
5. Соединить проводом центральный контакт колодки 18 с «массой». Напряжение должно повыситься до 2 В для 4-цилиндровых двигателей и до 5–6 В – для 5-цилиндровых. В противном случае заменить коммутатор.
6. Выключить зажигание. Подсоединить вольтметр к крайним контактам колодки 18. Включить зажигание и измерить напряжение. Оно должно быть равно 5 В. Если напряжение отличается от указанного, проверить проводку.
