Разборка и сборка привода распределительного вала (Audi 100 С3)

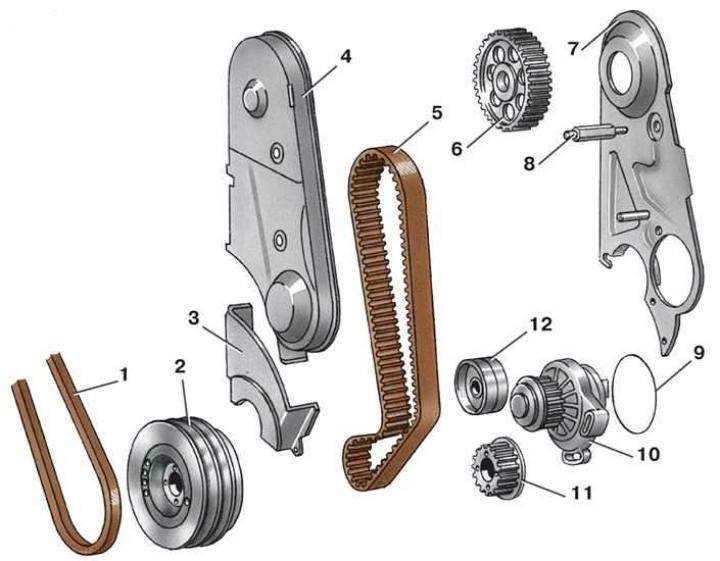

Детали привода распределительного вала

• 1 - ремень привода генератора;
• 2 - виброгаситель;
• 3 - крышка привода распределительного вала нижняя;
• 4 - крышка привода распределительного вала верхняя;
• 5 - ремень привода распределительного вала;
• 6 - зубчатое колесо;
• 7 - крышка привода распределительного вала задняя;
• 8 - стойка крепления верхней крышки;
• 9 - уплотнительное кольцо водяного насоса;
• 10 - водяной насос;
• 11 - зубчатое колесо коленчатого вала;
• 12 - промежуточный шкив

Порядок выполнения

1. Снять ремень 1 привода генератора.

2. С помощью специального инструмента заблокировать от проворачивания коленчатый вал и ослабить затяжку болта крепления виброгасителя 2 к коленчатому валу.

3. Снять верхнюю крышку 4. Установить поршень 1-го цилиндра в ВМТ (см. пп. 3–4 подраздела 3.2.2). Ослабить затяжку болтов крепления водяного насоса и повернуть насос к блоку, ослабив тем самым натяжение ремня 5 привода распределительного вала. Снять ремень 5 с колеса 6. Снять зубчатое колесо 6 распределительного вала, отвернув болт его крепления

4. Снять нижнюю крышку 3 привода распределительного вала, отвернув болты крепления.

5. Отвернуть болт крепления виброгасителя и снять виброгаситель 2 с зубчатым колесом 11 коленчатого вала и ремнем 5.

6. Собрать привод распределительного вала в обратном порядке. Перед установкой нанести герметик на резьбовую часть болта крепления виброгасителя и зубчатого колеса коленчатого вала. Затянуть болт моментом 350 Н·м (35 кгс·м). Отрегулировать натяжение ремня привода распределительного вала (см. пп. 1–3 подраздела 3.2.2.2).
