Замена лампы фары (Audi 100 С3)

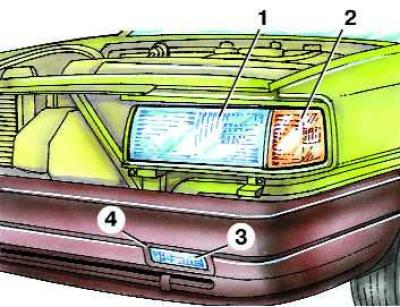

Фары автомобиля

• 1 - фара;
• 2 - указатель поворота;
• 3 - противотуманная фара;
• 4 - декоративная рамка противотуманной фары

Фара и указатель поворота

• 1 - патрон лампы указателя поворота;
• 2 - лампа указателя поворота;
• 3 - указатель поворота;
• 4 - фара;
• 5 - винт регулировки фары в вертикальной плоскости;
• 6 - стойка фары;
• 7 - винт;
• 8 - винт крепления фары;
• 9 - винт регулировки фары в горизонтальной плоскости;
• 10 - патрон с лампой фары;
• 11 - соединительная колодка

Вид на фару из отсека двигателя: а) – защитный колпак снят; б) – защитный колпак установлен

• 1 - соединительная колодка;
• 2 - винт регулировки света фар в горизонтальной плоскости;
• 3 - патрон лампы;
• 4 - пружинный держатель патрона;
• 5 - винт регулировки света фар в вертикальном положении;
• 6 - защитный колпак

Замена

1. Открыть капот и отсоединить провод от «минусовой» клеммы аккумуляторной батареи.


2. Повернуть и снять защитный колпак корпуса фары.

3. Отсоединить колодку с проводами от патрона лампы.

4. Отжать пружинный держатель патрона.

5. Вынуть патрон и заменить лампу, при этом не браться за колбу лампы руками. За галогеновую лампу можно браться только в чистых перчатках или с помощью чистой ткани.

6. Вставить патрон и зафиксировать его держателем.

7. Подсоединить колодку с проводами к патрону лампы.

8. Установить защитный колпак корпуса фары. При этом метка «Oben» на колпаке должна быть сверху.
