Блок реле и предохранителей
| Номер предохранителя | Номинальный ток, А | Цепи, защищаемые предохранителями |
|
1
|
15
| Противотуманные фары |
|
2
|
15
| Указатели поворота (в режиме аварийной сигнализации) |
|
3
|
25
| Звуковой сигнал. Прикуриватель. Лампа освещения карты. Плафон освещения салона. Лампа подсветки зеркала пассажира. Лампа освещения нижней части салона |
|
4
|
15
| Лампа стоп-сигнала. Лампа освещения багажного отделения |
|
5
|
—
| Резервный |
|
6
|
5
| Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
|
7
|
5
| Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
|
8
|
10
| Правая фара (дальний свет). Контрольная лампа включения дальнего света фар |
|
9
|
10
| Левая фара (дальний свет) |
|
10
|
10
| Правая фара (ближний свет) |
|
11
|
10
| Левая фара (ближний свет) |
|
12
|
15
| Лампы освещения комбинации приборов. Лампы света заднего хода. Блок бортовой системы контроля |
|
13
|
15
| Топливный электронасос |
|
14
|
15
| Лампы освещения приборов. Лампы освещения номерного знака. Лампа освещения вещевого ящика. Подкапотная лампа |
|
15
|
15
| Электродвигатель очистителя ветрового стекла. Указатели поворота (в режиме указания поворота) |
|
16
|
30
| Элемент обогрева заднего стекла |
|
17
|
30
| Электродвигатель вентилятора отопителя. Электродвигатель вентилятора кондиционера |
|
18
|
25
| Электродвигатель привода люка на крыше |
|
19
|
10
| Система централизованной блокировки замков дверей. Электродвигатель привода наружных зеркал заднего вида |
|
20
|
30
| Элементы обогрева передних сидений |
|
21
|
25
| Задний прикуриватель |
|
22
|
80
| Подогреватель дизельных двигателей |
|
А
|
10
| Резервный |
|
В*
|
15
| Запоминающее устройство электропривода регулировки положения передних сидений |
|
Е*
|
30
| Электродвигатели стеклоподъемников |
|
F
|
30
| Прицепное устройство |
|
I
|
—
| Запасные предохранители |
* Автоматические выключатели, размыкающие цепь при перегрузке и замыкающие ее через короткий промежуток времени.

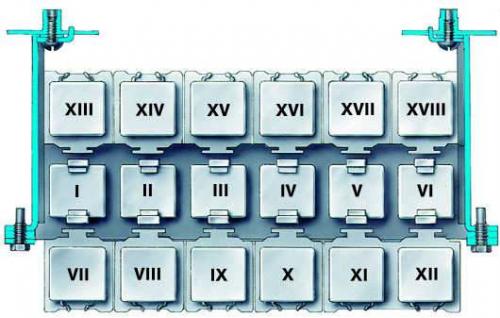

Дополнительный блок реле под панелью приборов

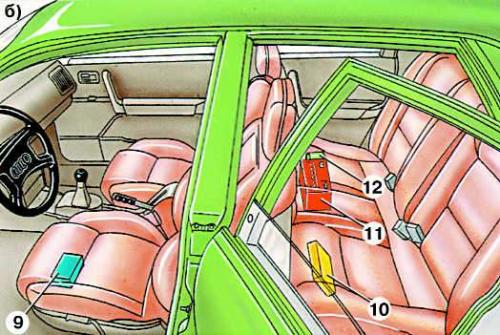

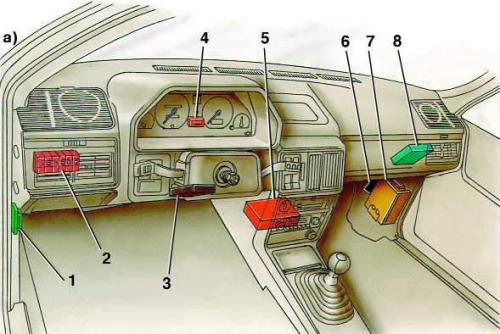

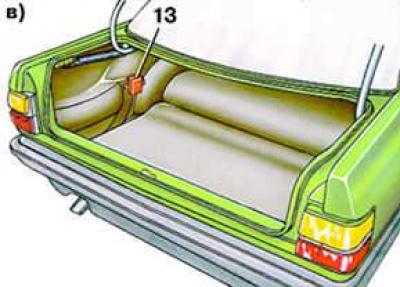

Расположение реле и блоков управления на автомобиле: а – расположение реле и блоков управления на панели приборов; б – расположение блоков управления в салоне автомобиля; в – расположение блока управления в багажном отделении.
- 1 - коммутатор зажигания (возможное положение);
- 2 - дополнительный блок реле;
- 3 - блок управления системой круиз-контроля;
- 4 - реле указателей поворота;
- 5 - блок диагностирования;
- 6 - блок управления кондиционером;
- 7 - высотный датчик;
- 8 - блок управления системой впрыска топлива KE-Jetronic;
- 9 - блок управления передних сидений с электрорегулировкой;
- 10 - блок управления антиблокировочной системой тормозов;
- 11 - аккумулятор (для автомобилей с кондиционером);
- 12 - реле топливного насоса двигателя;
- 13 - блок управления лампами в задних фонарях
Блок предохранителей и реле расположен в задней части отсека двигателя на правой или левой стороне водоотводящего кожуха (в зависимости от модели). Для замены предохранителей необходимо снять крышку блока, отстегнув зажимы. Расположение предохранителей, защищаемые ими цепи, а также номинальный ток предохранителя указаны на внутренней стороне крышки блока.
Пластмассовые корпуса предохранителей имеют различный цвет, соответствующий номинальному току.
Часть реле расположена в блоке предохранителей, а другая – в отдельном дополнительном блоке реле в салоне с левой стороны под панелью приборов. Для проверки исправности реле следует несколько раз включить и выключить соответствующую систему. Если при этом не будут слышны характерные щелчки, значит реле неисправно и подлежит замене. Заменяемое реле просто вытаскивают из гнезда.
| Расположение реле в монтажном блоке | ||
| N реле | Наименование | Каталожный номер |
|
I
|
Реле включения противотуманных фар
|
431 951 253 A
|
|
II
|
Реле включения вентилятора системы охлаждения
|
431 951 253 D
|
|
III
|
Реле принудительного холостого хода на автомобиле:
|
443 919 096 C
(443 919 096 E)* |
|
– с 5-цилиндровыми двигателями с впрыском топлива
| ||
|
– с 5-цилиндровыми карбюраторными двигателями с механической
КП
|
443 919 096 A
| |
|
– с 5-цилиндровыми карбюраторными двигателями с автоматической
КП
|
443 919 096
| |
|
– с 4-цилиндровыми карбюраторными двигателями с указателем включенной передачи и эконометром
|
811 919 096 A
| |
|
Реле указателя включенной передачи и эконометра на автомобиле:
| ||
|
– дизельном
|
171 919 092 A
| |
|
• с турбокомпрессорным дизелем
|
171 919 092 C
| |
|
• с 4-цилиндровым дизелем или турбокомпрессорным дизелем
|
171 919 091*
| |
|
IV |
Реле включения очистителя фар
|
413 955 535
|
|
V
|
Реле разгрузки контакта «Х» переключателя наружного освещения
|
171 937 503 A |
|
VI
|
Реле управления и включения вакуумного клапана кондиционера
|
431 951 253 D
|
|
VII
|
Реле включения звукового сигнала
|
431 951 253 A
|
|
VIII
|
Реле автоматической трансмиссии (на автомобилях с механической КП между клеммами «36» и «38» установлена перемычка)
|
431 951 253 A
|
|
IX
|
Реле-прерыватель очистителя ветрового стекла
|
431 955 531 |
|
X
|
Реле включения топливного электронасоса:
| |
|
– реле включения топливного электронасоса на автомобилях с 5-цилиндровыми двигателями с ограничителем частоты вращения
|
443 907 385** | |
|
– реле включения топливного насоса на автомобилях с 4- или 5-цилиндровыми двигателями без ограничителя частоты вращения
|
443 906 059** | |
|
Реле включения подогрева впускного трубопровода**
|
443 951 253 | |
|
Реле включения подогревателя***
|
171 911 261 C
| |
|
XI
|
Реле включения электромагнитной муфты кондиционера****
|
431 951 253 A
|
| * На варианте для США | ||
| ** На автомобилях с двигателем с впрыском топлива | ||
| *** На автомобилях с карбюраторными двигателями | ||
| **** На дизельных автомобилях | ||
| Блок реле | ||
| N реле | Наименование | Каталожный номер |
|
I
|
Реле контрольной лампы износа тормозных колодок
|
431 951 253 A
|
|
II
|
Реле включения обогрева сидений
|
431 951 253 A
|
|
III
|
Импульсное реле
|
813 906 064
|
|
Дополнительное пусковое реле системы автоматического приведения автомобиля в рабочее состояние
|
431 951 253 A
| |
|
IV
|
Замедляющее реле
|
433 919 577
|
|
Реле включения и выключения обогрева заднего стекла системы автоматического приведения автомобиля в рабочее состояние
|
431 951 253 A
| |
|
V
|
Реле контрольной лампы аварийного давления масла на автомобиле:
| |
|
– с 4-цилиндровыми бензиновыми двигателями
|
433 919 082
| |
|
– с 5-цилиндровыми бензиновыми двигателями
|
433 919 082
| |
|
– с 5-цилиндровыми дизелями
|
433 919 082 A | |
|
Реле контрольной лампы незастегнутых ремней безопасности
|
443 919 469
| |
|
VI
|
Реле включения звукового сигнализатора незастегнутых ремней безопасности
|
857 919 439
|
|
Реле включения противотуманных фар
|
431 951 253 F*
| |
|
Реле включения наружного освещения при движении в дневное время
|
431 951 253 D*
| |
|
Реле включения противоугонной сигнализации
|
437 927 827
| |
|
VII
|
Реле максимального напряжения
|
437 927 825**
|
|
VIII
|
Реле с выдержкой времени
|
431 951 253 B
|
|
IX
|
Предохранительное реле кондиционера
|
431 951 253 B
|
|
X
|
Реле включения электродвигателя вентилятора системы охлаждения
|
431 951 253 B
|
|
XI
|
Реле включения электродвигателя вентилятора системы охлаждения
|
431 951 254 B***
|
|
XI – XII
|
Электронный блок управления электродвигателем вентилятора системы охлаждения
|
443 907 393
|
|
XIII
|
Резервное
| |
|
XIV
|
Реле включения очистителя заднего стекла
|
171 955 529
|
|
XV
|
Реле охлаждения форсунок
|
431 951 253 A
|
|
XVI
|
Реле включения ближнего света фар
|
431 951 253 C*
|
|
Реле включения указателей поворота
|
431 951 253 A****
| |
|
Электронный блок управления
|
055 906 086
| |
|
XVII
|
Реле включения дальнего света фар
|
431 951 253 A*
|
|
Реле включения звукового сигнала повышенной мощности
|
431 951 253 A
| |
|
Реле обогащения горючей смеси
|
431 951 253 C
| |
|
XVIII
|
Реле зажигания
|
431 951 253 A*
|
|
Реле датчика кондиционера кислорода
|
431 951 253 A
| |
| * Вариант для Швеции | ||
| ** На автомобилях с АБС | ||
| *** На автомобилях с турбокомпрессорным дизелем | ||
| **** На такси | ||
