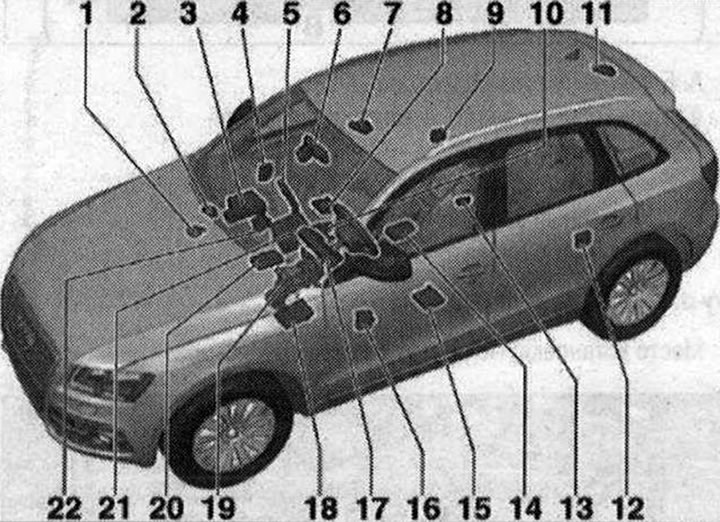

Обзор блоков управления в салоне а/м
1. Б/у корректора фар «J431»; 1. Б/у системы адаптивного освещения и корректора фар «J745»; 2. Б/у вентилятора приточного воздуха «Л 26»; 3. CD-чейнджер «R41-/DVD» чейнджер «R161» : для а/м с MMI: для а/м без MMI; 3. Б/у считывающего устройства чип-карт «J676»; 4. Б/у двери переднего пассажира «J387»; 5. Панель индикации б/у передней панели управления, индикации и выдачи информации «J685»; 6. Салонное зеркало заднего вида с автомат, затемнением «Y7» с датчиком дождя и освещенности «G397»; 7. Б/у сдвижного люка «J245» с электродвигателем сдвижного люка «V1»; 8. Б/у регулировки переднего пассажирского сиденья с функцией памяти «J521»; место установки: под сиденьем переднего пассажира; 8. Приемопередающее устройство телефона «R36»; 9. Б/у правой задней двери «J389»; 10. Панель управления мультимедийной системы «Е380»; 11. Б/у шторки люка «J394» с электродвигателем шторки люка «V260»; 12. Б/у левой задней двери. J388-; 13. Б/у топл. насоса «J538»; место установки: под задним многоместным сиденьем; 14. Б/у Airbag «J234»; 15. Б/у регулировки сиденья и рулевой колонки с функцией памяти «J136»; место установки: под сиденьем водителя; 15. Б/у системы активного рулевого управления «J792»; 16. Б/у двери водителя «J386»; 17. Б/у комбинации приборов «J285»; 18. Штекерный разъем, 16-контактный «Т16», диагн. разъем; 18. Б/у бортовой сети. J519-; 19. Б/у рулевой колонки «J527»; место установки: на рулевой колонке; 19. Б/у электронной системы блокировки рулевой колонки «J764»; место установки: на рулевой колонке; 19. Б/у многофункционального рулевого колеса «J453»; место установки: на рулевой колонке; 20. Б/у Climatronic «J255»; 21. Б/у информационной электронной системы 1 «J794» : для а/м с MMI; 21. Магнитола «R» (со встроенным CD-чейнджером «R41-/DVD» чейнджером «R161»): для а/м без MMI; для а/м с MMI; 22. Диагностический интерфейс шин данных «J533»

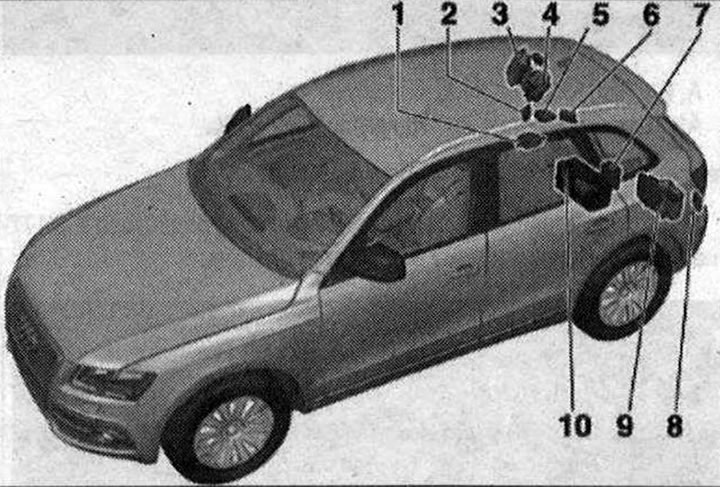

Обзор блоков управления в задней части а/м
1. Стабилизатор напряжения «J532»; 2. Б/у парковочного автопилота «J791»; место установки: в багажнике справа, за боковой обшивкой; 3. Б/у распознавания прицепа «J345»; место установки: в багажнике справа, за боковой обшивкой; 3. Б/у электронной системы регулировки жесткости амортизаторов «J250»; место установки: в багажнике справа, за боковой обшивкой; 3. Усилитель моб. телефона «R86»; место установки: в багажнике справа, за боковой обшивкой; 3. Приемник автономного отопителя «R64»; место установки: в багажнике справа, за боковой обшивкой; 4. Центральный блок управления систем комфорта «J393»; место установки: в багажнике справа, за боковой обшивкой; 5. Б/у электромеханического стояночного тормоза «J540»; место установки: в багажнике справа, за боковой обшивкой; 6. Б/у 2 ассистента смены полосы движения «J770» : место установки: на внутренней стороне заднего бампера; 7. Б/у системы полного привода «J492»; 8. Б/у ассистента смены полосы движения «J769»; место установки: на внутренней стороне заднего бампера; 9. Б/у цифровой аудиосистемы «J525»; место установки: в багажнике слева, за боковой обшивкой; 9. Магнитола «R» (коммутационный блок); место установки: в багажнике слева, за боковой обшивкой 9. Спутниковый радиоприемник «R146»; место установки: в багажнике слева, за боковой обшивкой; 9. Цифровая магнитола «R147»; место установки: в багажнике слева, за боковой обшивкой '; 9. Б/у навигационной системы с CD «приводом» J401 место установки: в багажнике слева, за боковой обшивкой; 9. ТВ-тюнер «R78»; место установки: в багажнике слева, за боковой обшивкой; 9. Б/у камеры заднего вида «J772»; место установки: в багажнике слева, за боковой обшивкой; 10. Б/у для контроля АКБ «J367»

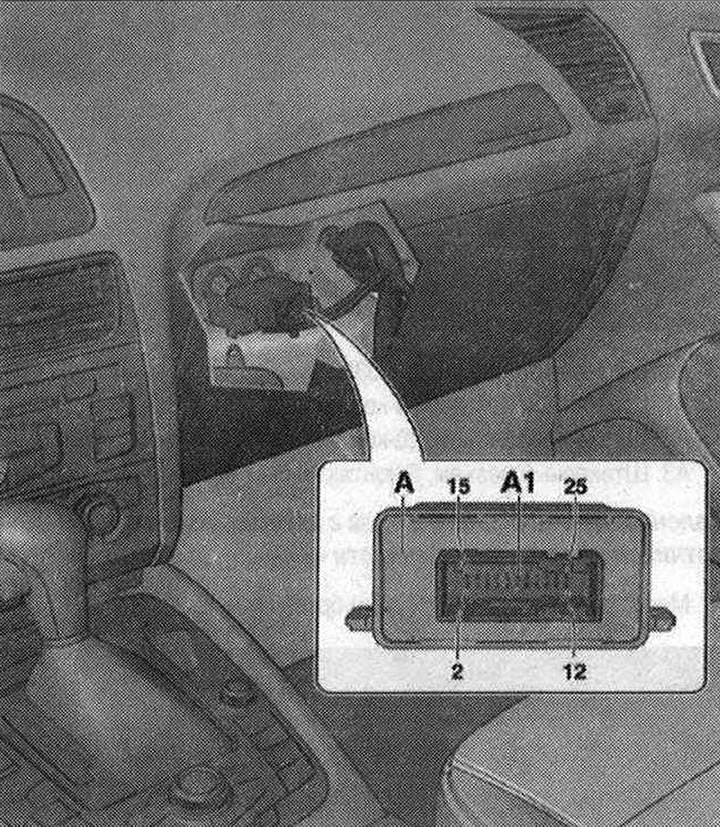

Б/у корректора фар «J431» /блок управления адаптивного освещения и корректора фар «J745»
Место установки: В пространстве для ног переднего пассажира, за перчаточным ящиком.
А. Б/у корректора фар «J431» /блок управления адаптивного освещения и корректора фар «J745»
Штекерный разъем б/у корректора фар «J431»
А1. Штекерный разъем, 26-контактный «Т26а»
Штекерный разъем б/у системы адаптивного освещения и корректора фар «J745»
А1. Штекерный разъем, 26-контактный «Т26b»

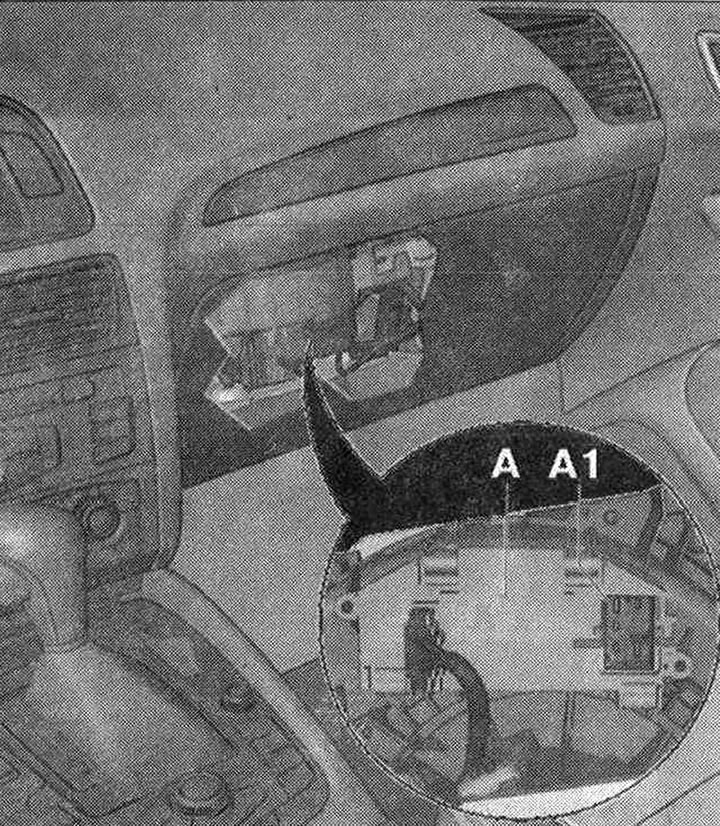

Б/у вентилятора приточного воздуха «J126»
Место установки: В пространстве для ног переднего пассажира, за перчаточным ящиком.
- А. Б/у вентилятора приточного воздуха «J126»
- A1. Штекерный разъем, 6-контактный, коричневый «Т6у»

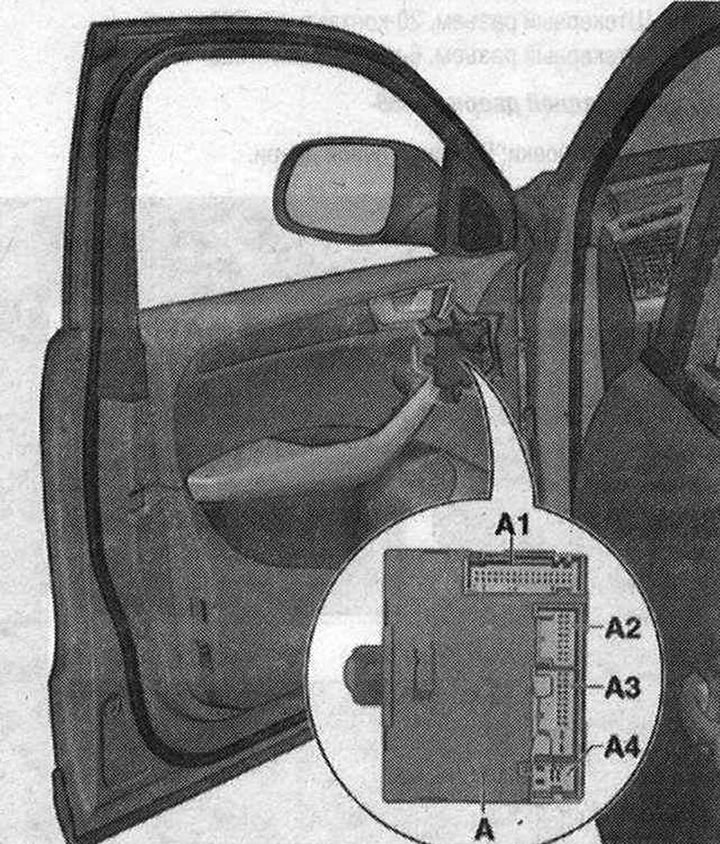

Б/у двери водителя «J386»
Место установки б/у двери водителя «J386» : В двери водителя.
- А. Блока управления двери водителя. J386-
- А1. Штекерный разъем, 32-контактный «T32j»
- А2. Штекерный разъем, 16-контактный «Т16m»
- АЗ. Штекерный разъем, 20-контактный «T20f»
- А4. Штекерный разъем, 6-контактный «Т6аm»

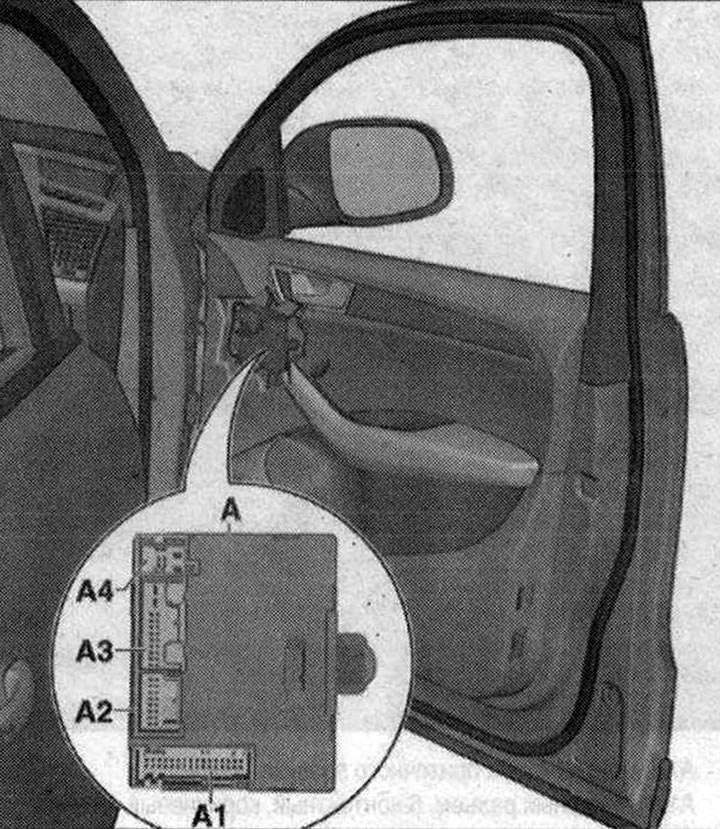

Б/у двери переднего пассажира «J387»
Место установки б/у двери переднего пассажира «J387» для а/м с левым рулем: В двери переднего пассажира.
- А. Блока управления двери переднего пассажира
- А1. Штекерный разъем, 32-контактный «T32l»
- А2. Штекерный разъем, 16-контактный «Т16n»
- АЗ. Штекерный разъем, 20-контактный «Т20g»
- А4. Штекерный разъем, 6-контактный «Т6ao»

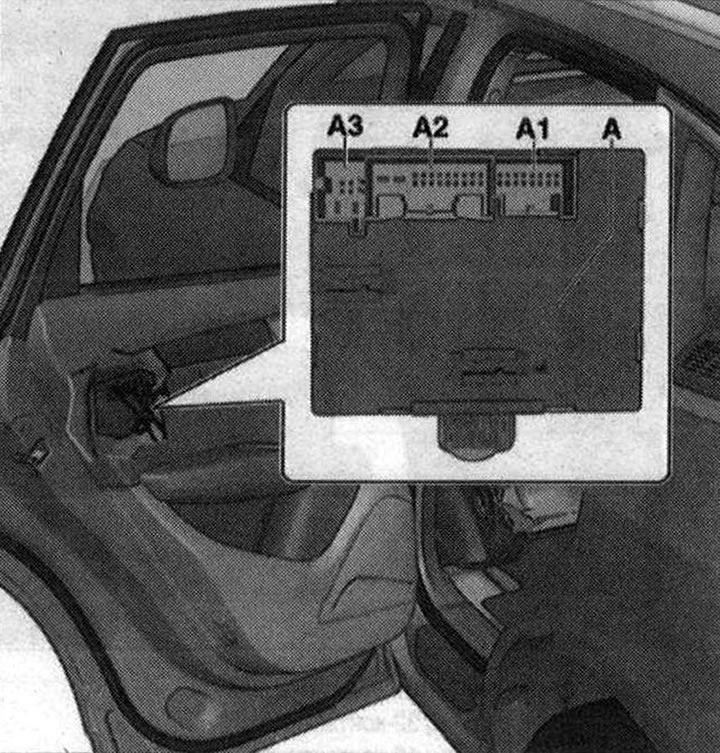

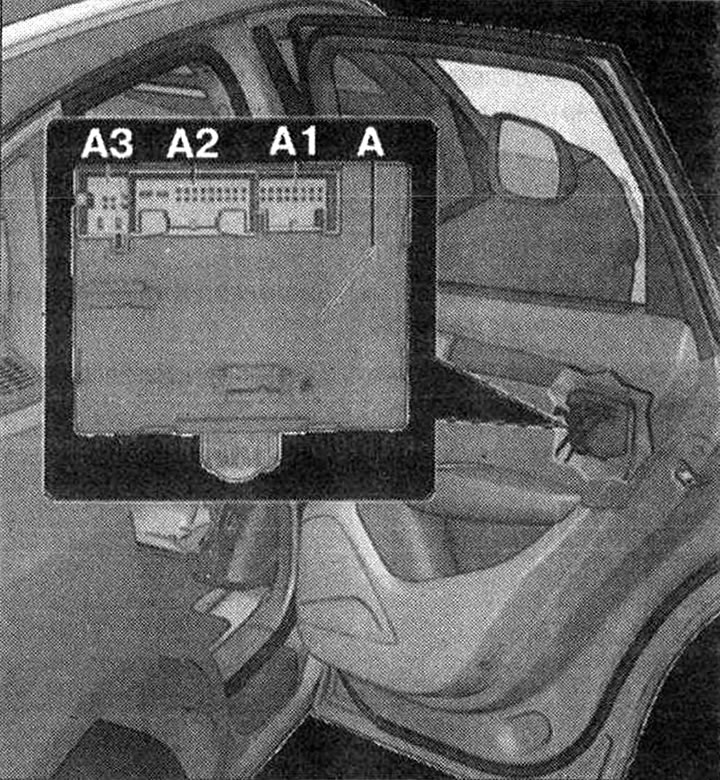

Б/у левой задней двери «J388»
Место установки: В задней левой двери.
- А. Б/у левой задней двери «J388»
- А1. Штекерный разъем, 16-контактный «Т16о»
- А2. Штекерный разъем, 20-контактный «T20h»
- АЗ. Штекерный разъем, 6-контактный «Т6au»
Б/у правой задней двери «J389»
Место установки: В задней правой двери.
- А. Б/у правой задней двери. J389-
- А1. Штекерный разъем, 16-контактный «Т16р»
- А2. Штекерный разъем, 20-контактный «T20i»
- АЗ. Штекерный разъем, 6-контактный «Т6av»

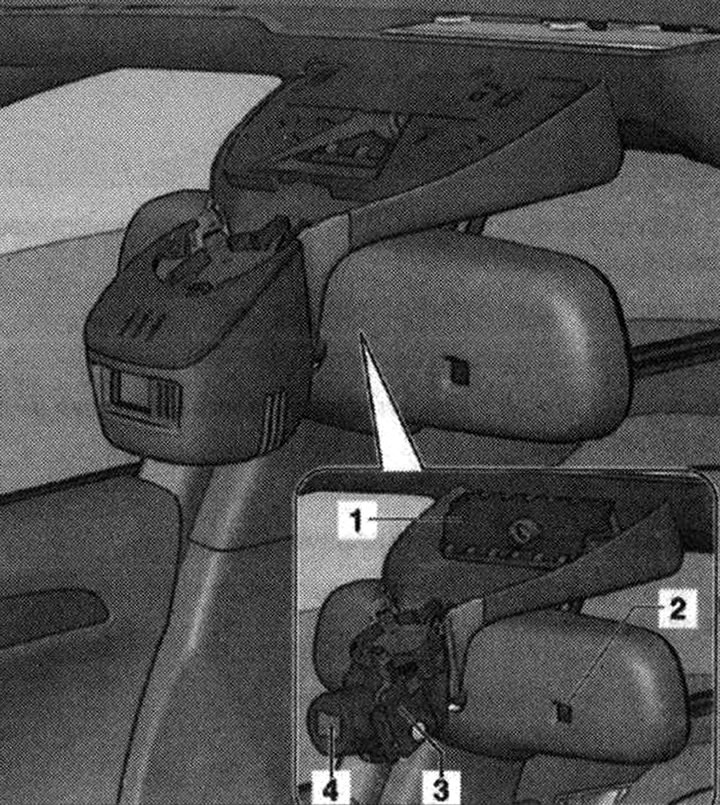

Салонное зеркало заднего вида с автомат, затемнением «Y7» с датчиком дождя и освещенности «G397»
Место установки: На переднем брусе крыши.
- 1. Б/у ассистента движения по полосе «J759»
- 2. Салонное зеркало заднего вида с автомат, затемнением «Y7» с датчиком дождя и освещенности «G397»
- 3. Датчик влажности воздуха «G355»
- 4. Б/у ассистента управления дальним светом фар «J844»

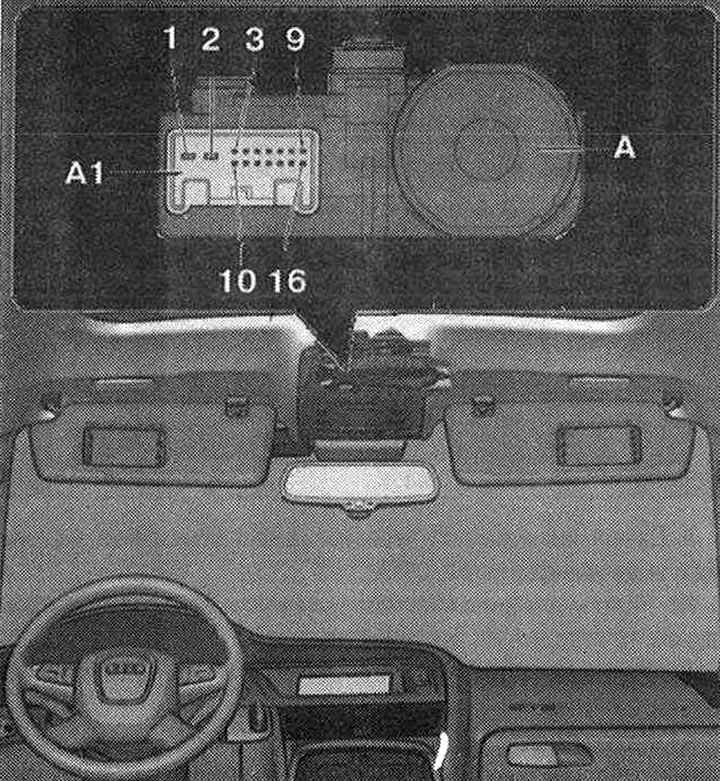

Б/у сдвижного люка «J245» с электродвигателем сдвижного люка «КТ»
Место установки: В модуле крыши, на переднем верхнем каркасе крыши
- А. Б/у сдвижного люка «J245» с электродвигателем сдвижного люка «VI»
- A1/ Штекерный разъем, 16-контактный «Т16а»

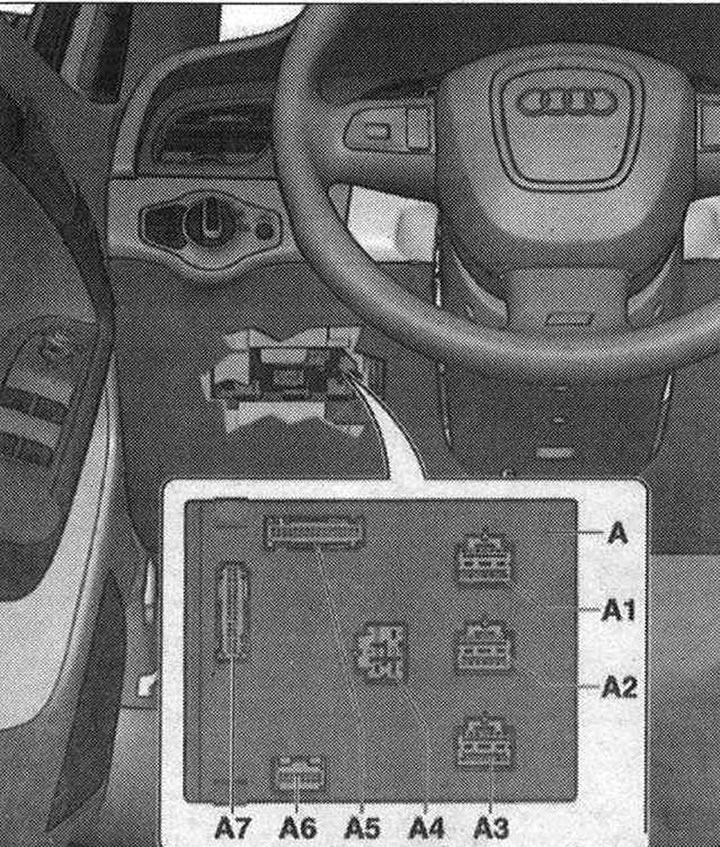

Б/у бортовой сети «J519»
Место установки б/у бортовой сети «J519» для а/м с левым рулем: В передней панели со стороны водителя, снизу.
- А - Б/у бортовой сети «J519»
- А1. Штекерный разъем, 17-контактный, черный (разъем D) «Т17l»
- А2. Штекерный разъем, 17-контактный, коричневый (разъем Е) «Т17m»
- АЗ. Штекерный разъем, 17-контактный, красный (разъем F) «Т17n»
- А4. Штекерный разъем, 6-контактный, зеленый (разъем G) «T6f»
- А5. Штекерный разъем, 32-контактный, серый (разъем А) «Т32а»
- А6. Штекерный разъем, 16-контактный, коричневый (разъем С) «Т16b»
- А7. Штекерный разъем, 32-контактный, черный (разъем В) «Т32b»

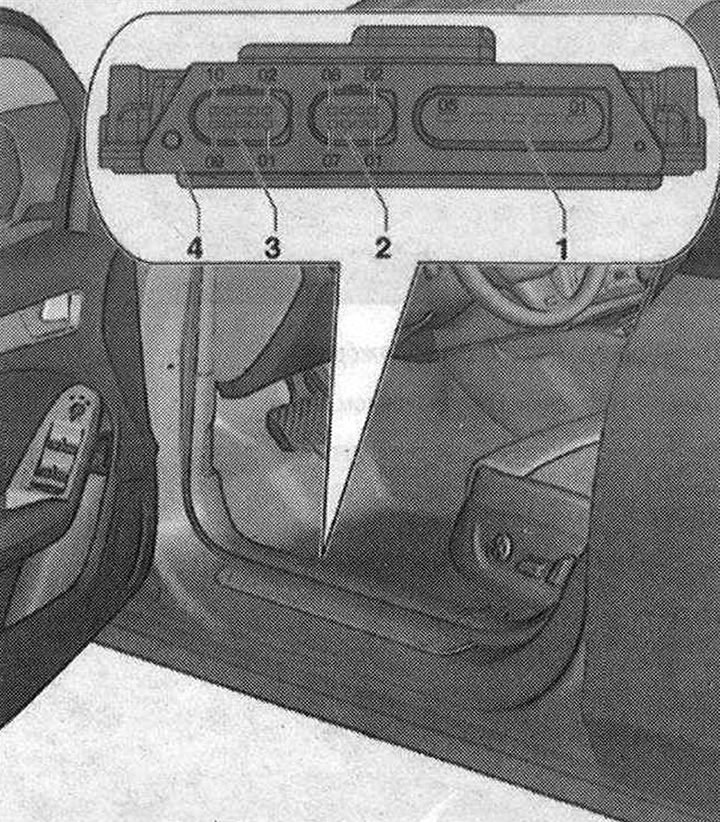

Б/у системы активного рулевого управления «J792»
Место установки: Под напольным ковриком в пространстве для ног со стороны водителя.
4. Б/у системы активного рулевого управления «J792»
Штекерные разъемы
- 1. Штекерный разъем, 5-контактный, черный «T5d»
- 2. Штекерный разъем, 8-контактный, черный «Т8g»
- 3. Штекерный разъем, 10-контактный, черный «T10h»

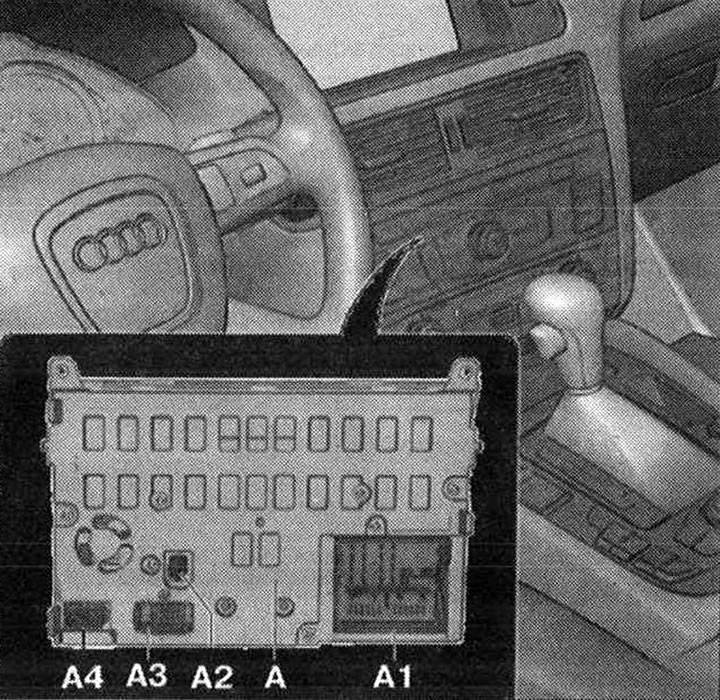

Магнитола «R» (со встроенным CD-чейнджером «R41»/DVD-чейнджером «R161»)
Место установки: В центральной части передней панели.
- А. Магнитола «R»
- А1. Соединительный блок, состоящий из: Штекерный разъем, 8-контактный, коричневый «T8k», Штекерный разъем, 8-контактный, черный «Т161», Штекерный разъем, 12-контактный, зеленый «Т12а», Штекерный разъем, 12-контактный, синий «Т12s»
- А2. Штекерный разъем, 1-контактный, черный «T1i» (разъем ОАВ)/штекерный разъем, 1-контактный, зеленый «Т1к» (разъем SDARS)
- АЗ. Штекерный разъем, 10-контактный, черный «T10v» (разъем на панели индикации)
- А4. Штекерный разъем, 2-контактный, белый «T2df» (разъем AM/FM1/FM2)
Магнитола «R» (со встроенным CD-чейнджером «R41»/DVD-чейнджером «R161»)

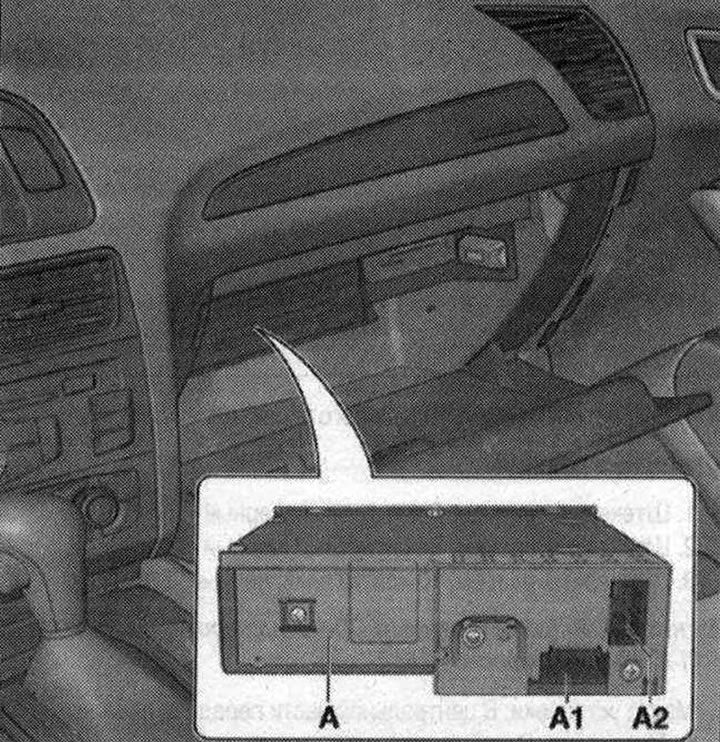

CD-чейнджер «R41»/DVD-чейнджер «R161»
Место установки: В перчаточном ящике.
- А. CD-чейнджер «R41»/DVD-чейнджер «R161»
- А1. Штекерный разъем, 8-контактный «Т8аа»
- А2. Штекерный разъем, 2-контактный «T2dm»

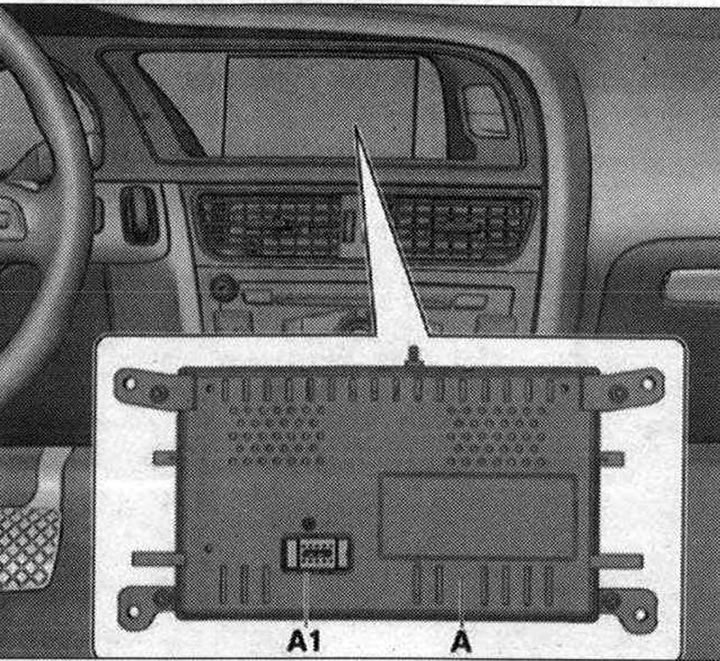

Панель индикации б/у передней панели управления, индикации и выдачи информации «J685»
Место установки: В центральной части передней панели. Штекерный разъем «А1» представлен в качестве примера для различных вариантов компл.!
Место установки: В центральной части передней панели. Штекерный разъем «А1» представлен в качестве примера для различных вариантов компл.!
- А. Панель индикации б/у передней панели управления, индикации и выдачи информации «J685»
- А1. Разъем для а/м с MMI Basic до августа 2009 г.: Штекерный разъем, 10-контактный, черный «T10t»
- А1. Разъем для а/м с MMI high до августа 2009 г.: Штекерный разъем, 22-контактный, черный «Т22b»
- А1. Разъемы для а/м с MMI Basic, с сентября 2009 г.: Штекерный разъем, 8-контактный, черный «T8ai», Штекерный разъем, 4-контактный, белый «Т4ао»
- А1. Разъемы для а/м с MMI high, с сентября 2009 г.: Штекерный разъем, 8-контактный, черный «T8ai», Штекерный разъем, 4-контактный, черный «Т4аn»
- А1. Разъем для магнитолы chorus (Radio low): Штекерный разъем, 10-контактный, красный «Т10u»
- A1. Разъем для магнитолы concert/symphony (Radio mid): Штекерный разъем, 10-контактный, черный «T10w»

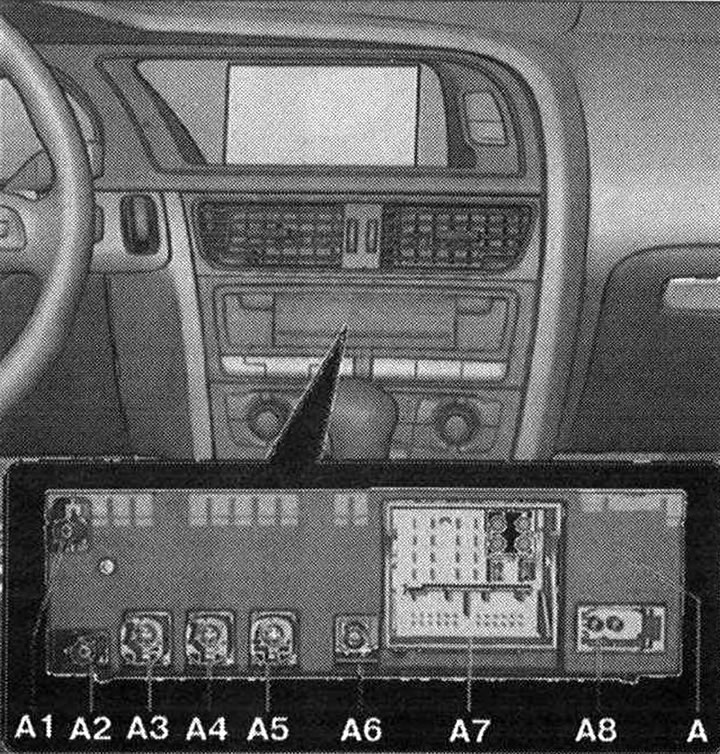

Б/у информационной электронной системы 1 «J794»
Место установки: В центральной части передней панели.
- А. Б/у информационной электронной системы 1 J794
- А1. Штекерный разъем, 1-контактный, фиолетовый «T1р»
- А2. Штекерный разъем, 1-контактный, синий «Т1n»
- АЗ. не используется
- А4. Штекерный разъем, 4-контактный, цвета карри «Т4ар»
- А5. Для а/м с «J794» basic: Штекерный разъем, 4-контактный, фиолетовый «T4al»
- А5. Для а/м с «J794» high: Штекерный разъем, 4-контактный, серый «Т4аm»
- А6. Штекерный разъем, 1-контактный, зеленый «Т1о»
- А7. Соединительный блок, состоящий из: Штекерный разъем, 8-контактный, коричневый «T8ah», Штекерный разъем, 8-контактный, черный «Т8ао», Штекерный разъем, 12-контактный, синий «Т12х», Штекерный разъем, 12-контактный, зеленый «Т12у»
- А8. Штекерный разъем, 2-контактный «T2di»

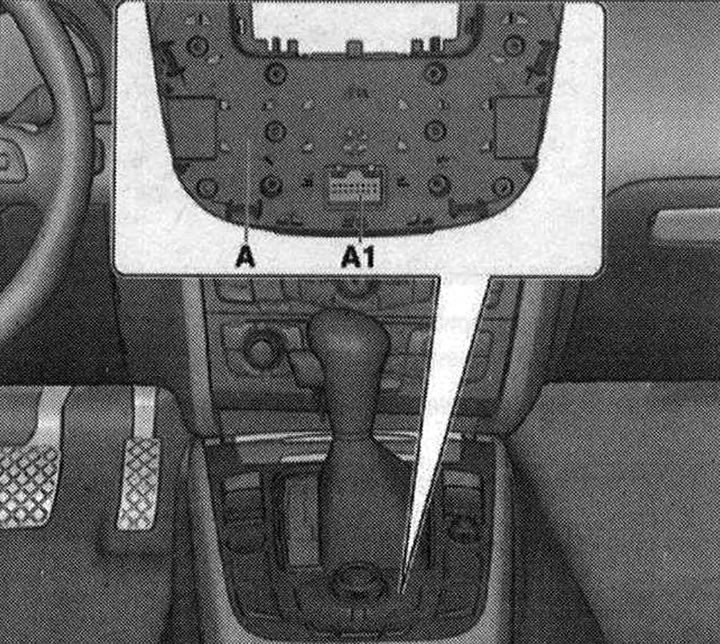

Панель управления мультимедийной системы «Е380»
Место установки: На центральной консоли.
- А. Панель управления мультимедийной системы «E380»
- A1. Штекерный разъем, 16-контактный «Т16с»

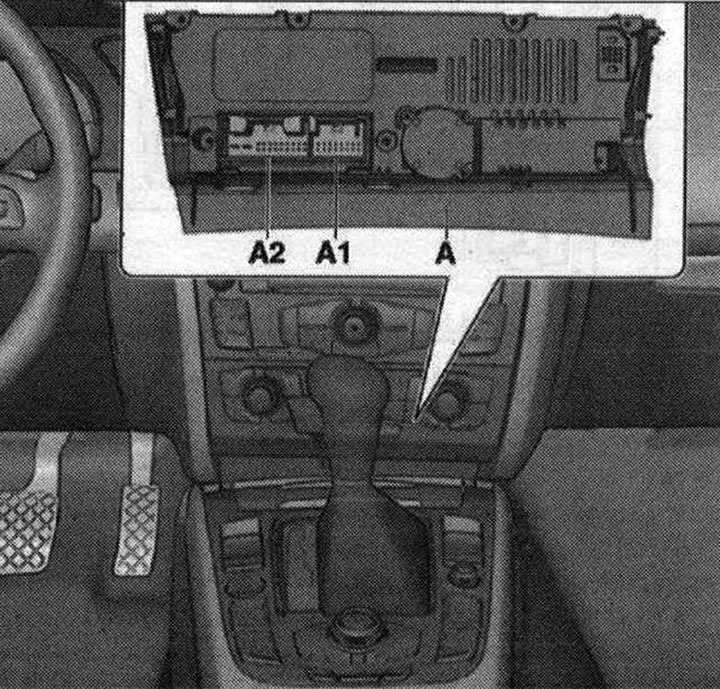

Б/у Climatronic «J255»
Место установки: В центральной части передней панели.
- А. Блока управления Climatronic «J255»
- А1. Штекерный разъем, а 16-контактный «T16i»
- А2. Штекерный разъем, 20-контактный «Т20е»

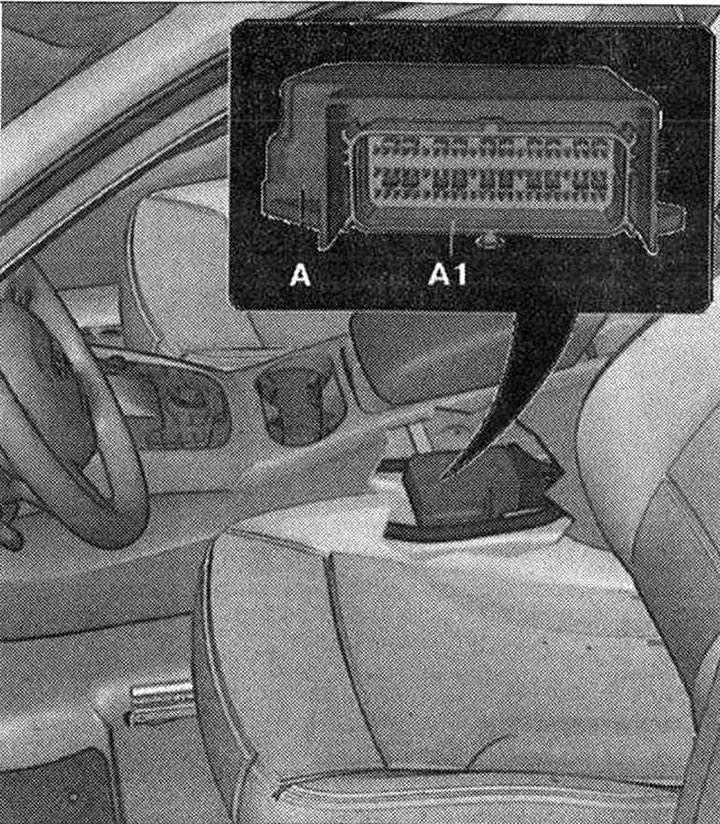

Б/у Airbag. J234-
Место установки: Под центральной консолью.
- А. Б/у Airbag. J234-
- А1. Штекерный разъем, 100-контактный «Т100»

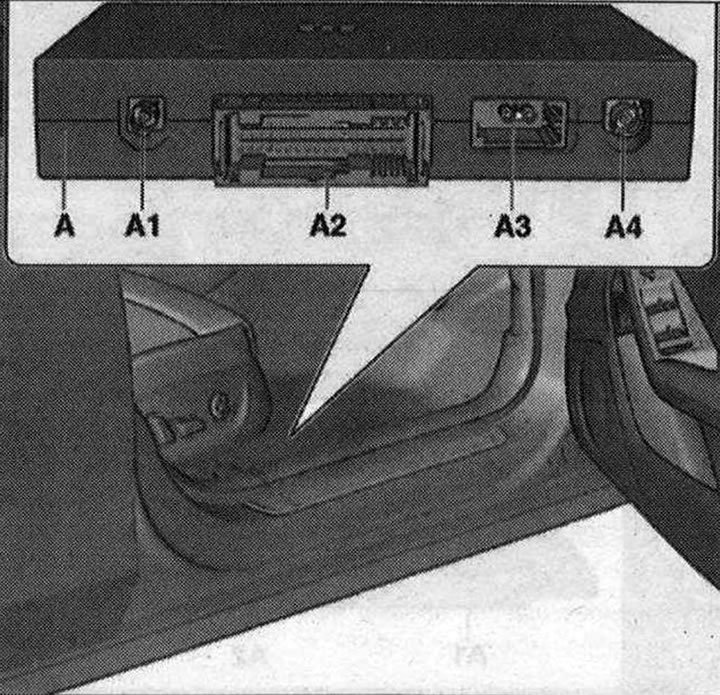

Приемопередающее устройство телефона «R36»
Место установки: В пространстве для ног спереди справа.
- А. Приемопередающее устройство телефона «R36»
- А1. Штекерный разъем «В» (антенна для Bluetooth)
- А2. Штекерный разъем, 54-контактный «Т54а»
- АЗ. Штекерный разъем «С» (оптический кабель)
- А4. Штекерный разъем «D» (антенна телефона)

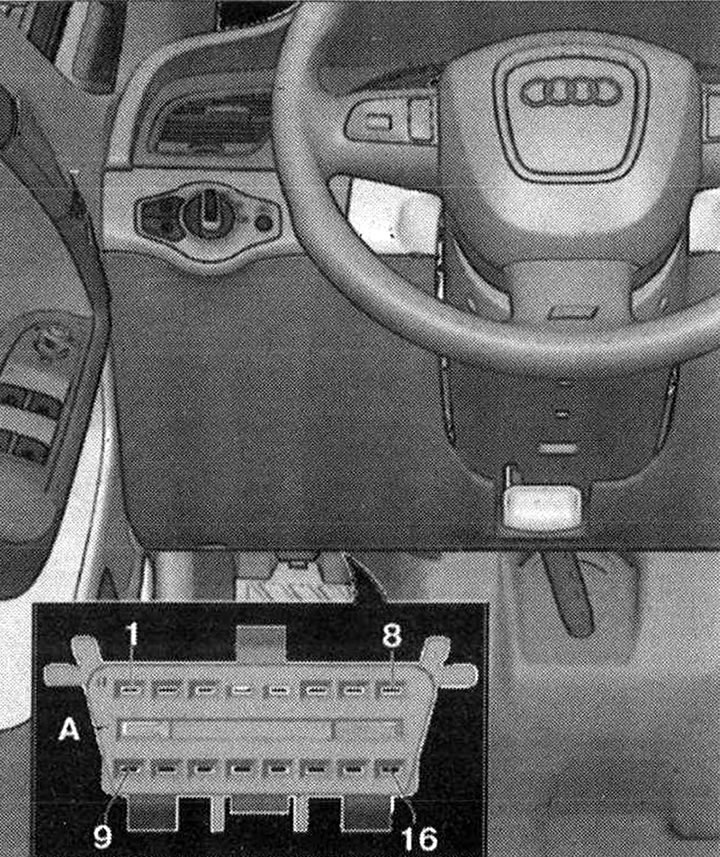

Штекерный разъем, 16-контактный «Т16», диагн. разъем
Место установки: В передней панели со стороны водителя, снизу.
- А. Штекерный разъем, 16-контактный «Т16», диагн. разъем

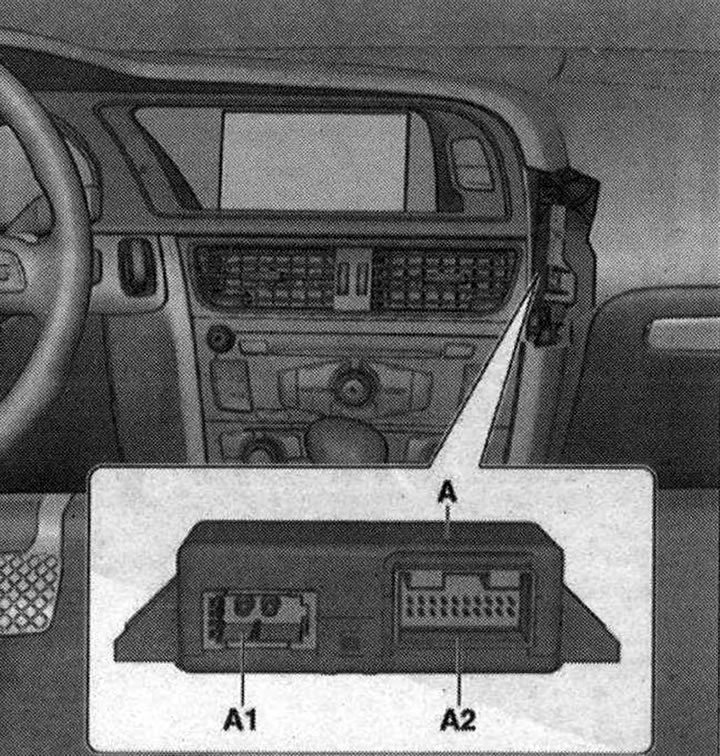

Диагностический интерфейс шин данных «J533»
Место установки: Под передней панелью.
- А. Диагностический интерфейс шин данных «J533»
- А1. Штекерный разъем, 2-контактный «T2dl» А2. Штекерный разъем, 20-контактный «T20d»

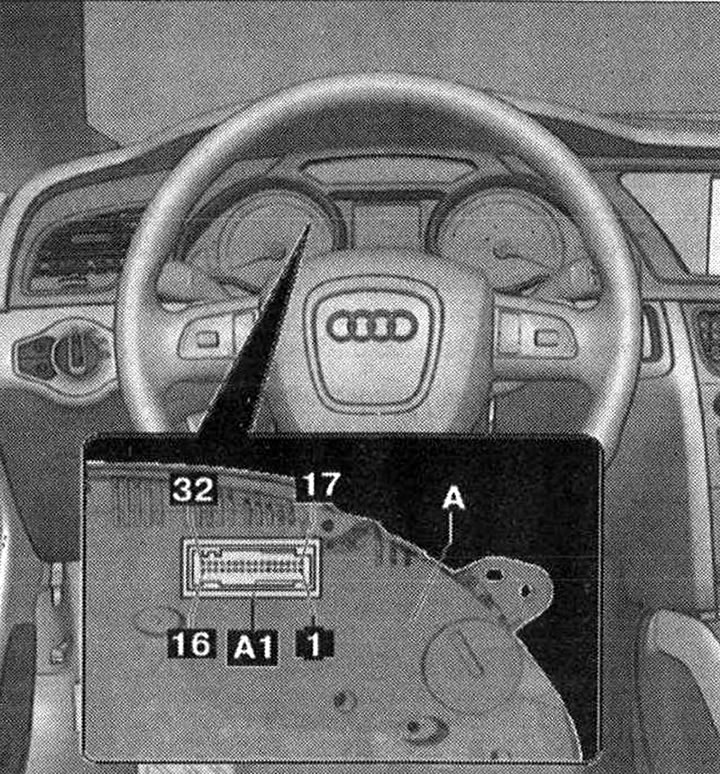

Б/у комбинации приборов «J285»
Место установки: В передней панели.
- А. Б/у комбинации приборов «J285»
- А1. Штекерный разъем, 32-контактный, серый «Т321»

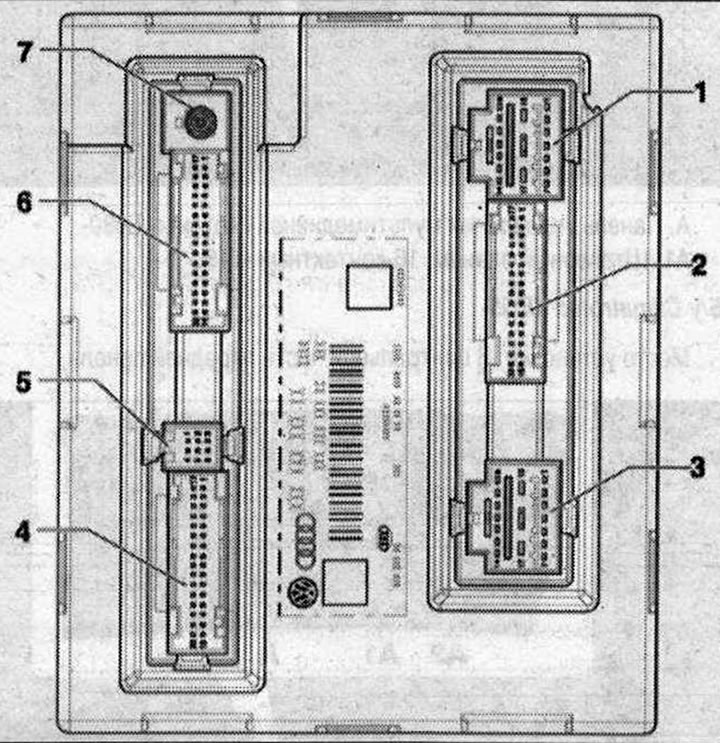

Штекерные разъемы центр, б/у систем комфорта «J393»
- 1. Штекерный разъем, 17-контактный, черный (разъем А) «Т17о»
- 2. Штекерный разъем, 32-контактный, черный (разъем В) «Т32с»
- 3. Штекерный разъем, 17-контактный, коричневый (разъем С) «Т17р»
- 4. Штекерный разъем, 32-контактный, синий (разъем F) «Т32е»
- 5. Штекерный разъем, 6-контактный (разъем G) -не используется-
- 6. Штекерный разъем, 32-контактный, серый (разъем Е) «T32d»
- 7. Штекерный разъем, 1-контактный, серый (разъем D) «Tlh»
- 1. Штекерный разъем, 17-контактный, черный (разъем А) «Т17о»
- 2. Штекерный разъем, 32-контактный, черный (разъем В) «Т32с»
- 3. Штекерный разъем, 17-контактный, коричневый (разъем С) «Т17р»
- 4. Штекерный разъем, 32-контактный, синий (разъем F) «Т32е»
- 5. Штекерный разъем, 6-контактный (разъем G) -не используется-
- 6. Штекерный разъем, 32-контактный, серый (разъем Е) «T32d»
- 7. Штекерный разъем, 1-контактный, серый (разъем D) «Tlh»

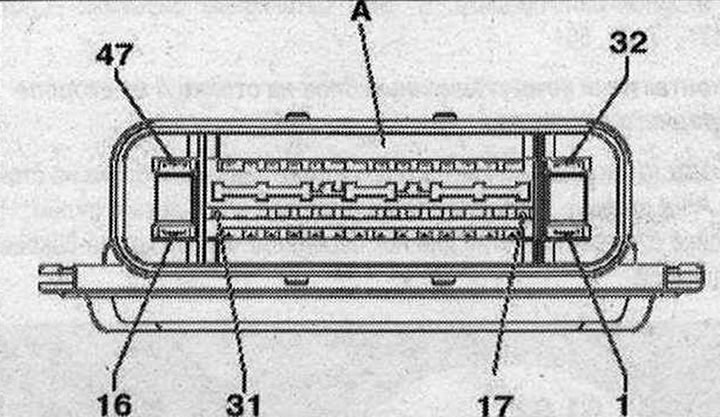

Штекерный разъем б/у системы электронного регулирования демпфирования «J250»
- А. Б/у электронной системы регулировки жесткости амортизаторов «J250»
Штекерный разъем
Штекерный разъем, 47-контактный «Т47а»

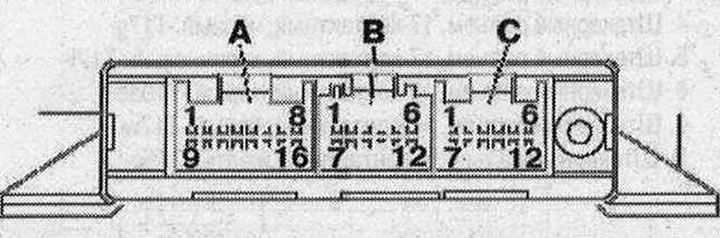

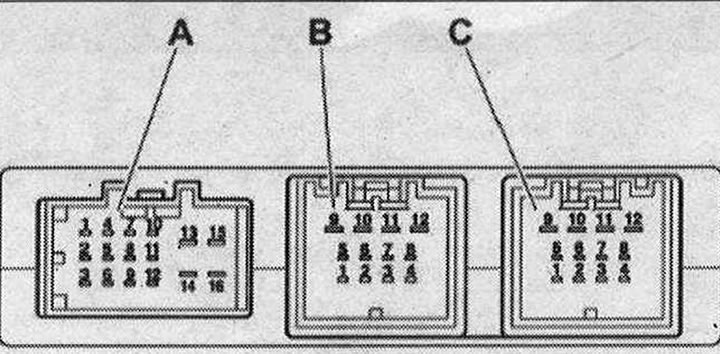

Штекерные разъемы б/у системы распознавания прицепа «J345»
- А. Штекерный разъем, 16-контактный, черный «T16d»
- В. Штекерный разъем, 12-контактный, красный «Т12d»
- С. Штекерный разъем, 12-контактный «T12z»
Штекерные разъемы б/у парковочного автопилота «J791»
- А. Штекерный разъем, 16-контактный, коричневый «Т16е»
- В. Штекерный разъем, 12-контактный, коричневый «Т12е»
- С. Штекерный разъем, 12-контактный, черный «Т12g»

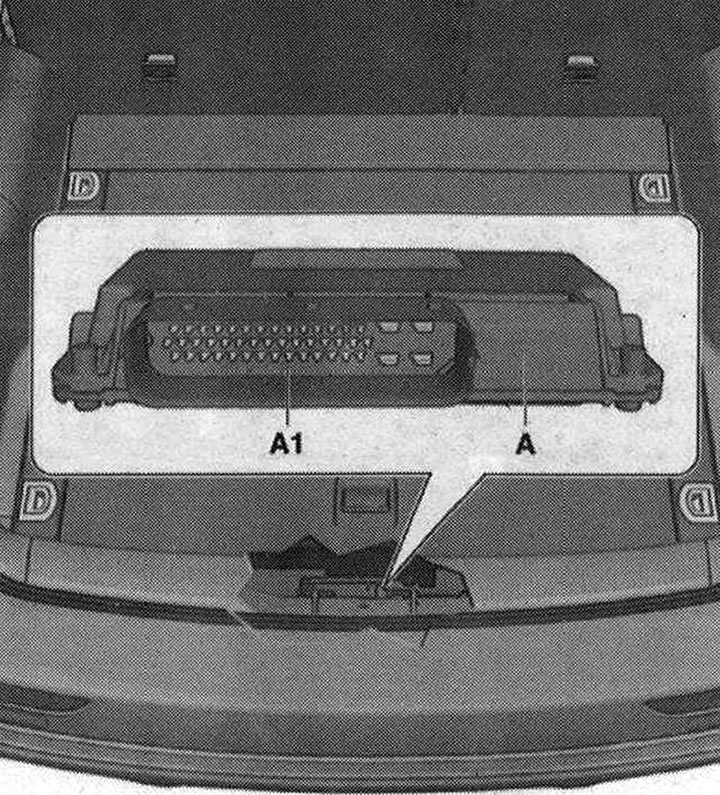

Б/у системы полного привода «J492»
Место установки: В нише для запасного колеса, за АКБ «А».
- А. Б/у системы полного привода «J492»
- А1. Штекерный разъем, 47-контактный «Т47b»

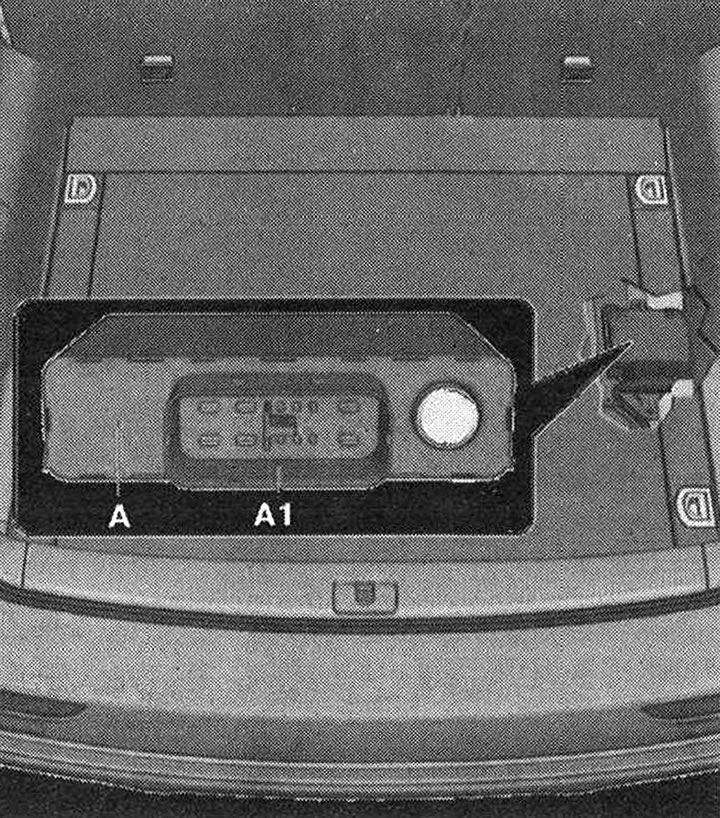

Стабилизатор напряжения «J532»
Место установки: В багажнике справа.
- 1. Стабилизатор напряжения «J532»
- 2. Штекерный разъем, 12-контактный «Т12аа»

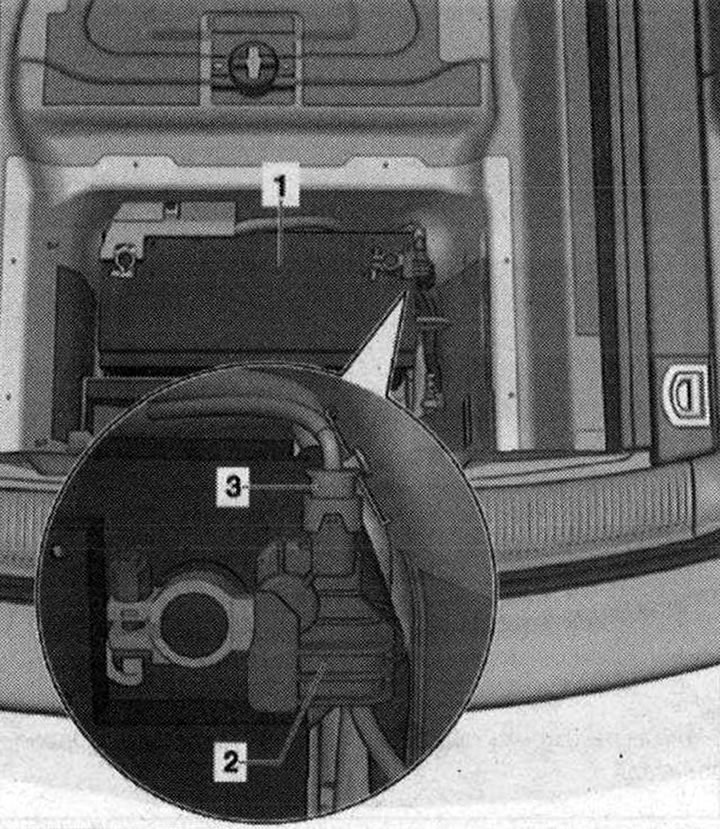

Б/у для контроля АКБ «J367»
Место установки: На минусовом полюсе АКБ «А».
- 1. АКБ «А»
- 2. Б/у для контроля АКБ «J367»
- 3. Штекерный разъем, 2-контактный «Т2х»
