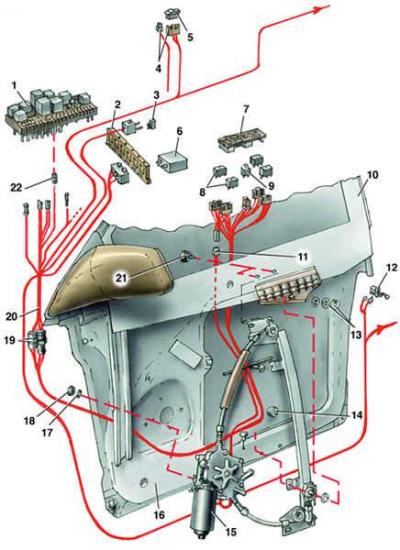

Детали стеклоподъемника с электроприводом
- 1 - блок реле и предохранителей;
- 2 - дополнительный блок;
- 3 - термопредохранитель (20 А);
- 4 - разъем;
- 5 - выключатель на двери со стороны пассажира;
- 6 - устройство управления стеклоподъемником;
- 7 - кронштейн;
- 8 - выключатель на двери со стороны водителя;
- 9 - выключатель, блокирующий задние двери;
- 10 - стекло двери со стороны водителя;
- 11 - разъем электродвигателя стеклоподъемника со стороны водителя;
- 12 - дверной выключатель;
- 13 - элементы крепления стекла;
- 14 - винт;
- 15 - электродвигатель стеклоподъемника;
- 16 - внутренняя панель двери;
- 17 - шайба;
- 18 - гайка;
- 19 - разъемное соединение слева под панелью приборов;
- 20 - жгут проводов;
- 21 - винт;
- 22 - провод, соединенный с «массой» (контактом «А»)
Порядок выполнения
1. Снять обивку двери.
2. Опустить стекло так, чтобы получить доступ к креплению обоймы стекла к ползуну. Зафиксировать стекло в этом положении деревянным клином.
3. Отсоединить ползун стеклоподъемника от обоймы стекла.
4. Отвернуть гайки крепления механизма стеклоподъемника и винты крепления направляющей стеклоподъемника.
5. Отсоединить колодку с проводами стеклоподъемника от жгута проводов, сдвинув ее назад.
6. Вынуть стеклоподъемник через нижнее монтажное отверстие в панели двери.
7. Установить стеклоподъемник в обратном порядке.
8. Для регулировки верхнего ограничителя требуется специальный ключ, поэтому регулировку рекомендуется проводить на станции технического обслуживания.
