Замена отражающего элемента зеркала с механическим приводом

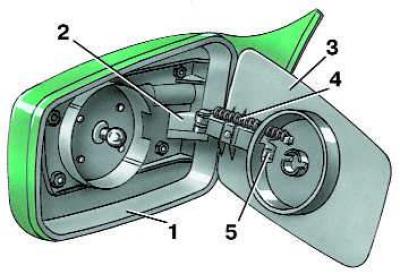

- 1 - корпус;
- 2 - регулировочный ползун;
- 3 - отражающий элемент;
- 4 - пружина;
- 5 - защелка
Порядок выполнения
Ручной привод
1. Поддеть снизу пластмассовой или деревянной лопаткой и при помощи твердого пластмассового клина или узкой отвертки повернуть отражающий элемент зеркала в сторону двери.
2. Отсоединить пружину от отражающего элемента.
3. Поджать зажимы защелки фиксатора вниз и снять отражающий элемент с регулировочного механизма.
4. Установить отражающий элемент в защелке.
5. Подсоединить пружину к отражающему элементу.
6. Повернуть отражающий элемент в прежнее положение и осторожно вдавить его на шаровой палец, прилагая усилие только к центральной части элемента.
Электрический привод с токообогревом

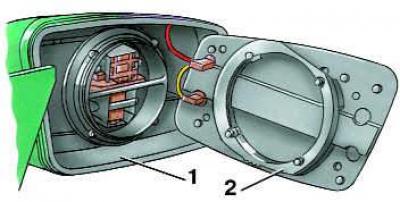

7. Повернуть через монтажное отверстие снизу корпуса (1) зеркала стопорное кольцо (2) в направлении к автомобилю, расфиксировав тем самым отражающий элемент.
8. Вынуть осторожно отражающий элемент, отсоединив от него провода системы обогрева.
9. Подсоединить к отражающему элементу провода системы обогрева.
10. Вставить отражающий элемент в корпус зеркала и зафиксировать его стопорным кольцом. При этом штифт на стопорном кольце должен находиться посередине монтажного отверстия.
