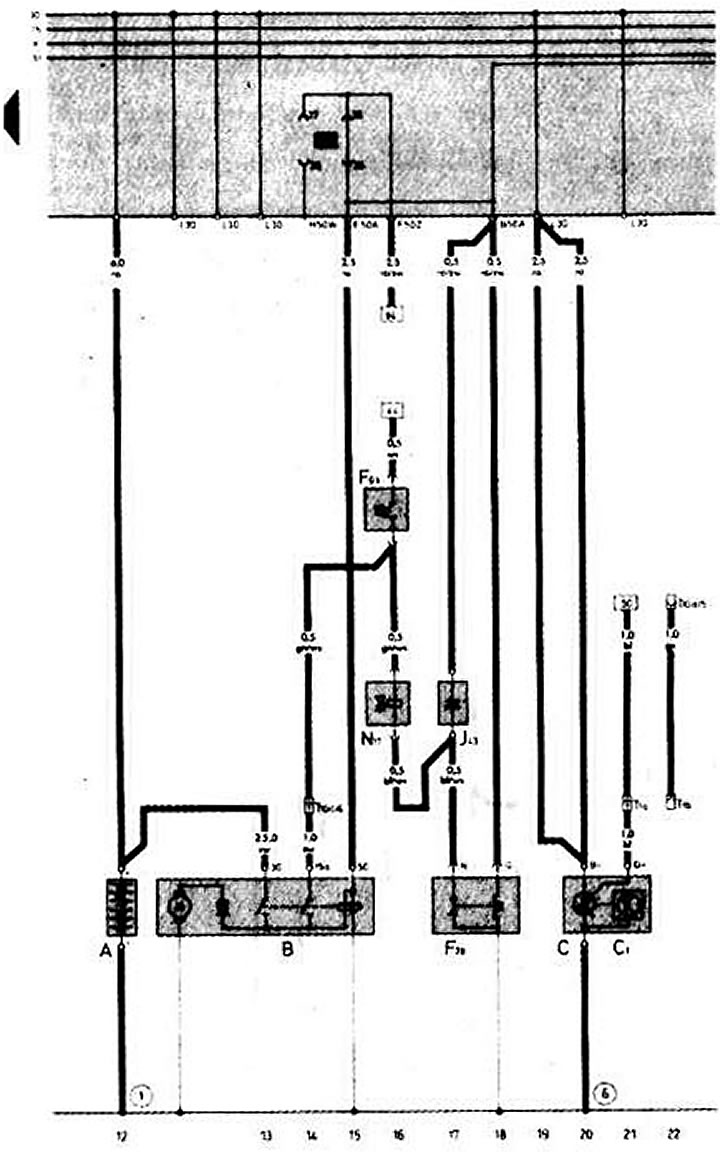

Аккумуляторная батарея. Стартер. Генератор
- А — аккумуляторная батарея
- В — стартер
- С — генератор
- С1 — регулятор напряжения
- F26 — тепловое реле времени
- F93 — выключатель перепада давления
- N17 — пусковая форсунка
- Т1а — одноштекерный разъем (в отделении силового агрегата, справа)
- T1b — одноштекерный разъем (в отделении силового агрегата, справа)
- T10d — 10-штекерный разъем (желтого цвета, за комбинацией приборов)
- J43 — режекторный диод системы впрыска топлива
- (1) — перемычка на массу между аккумулятор-ной батареей и кузовом
- (6) — перемычка на массу между двигателем и генератором
