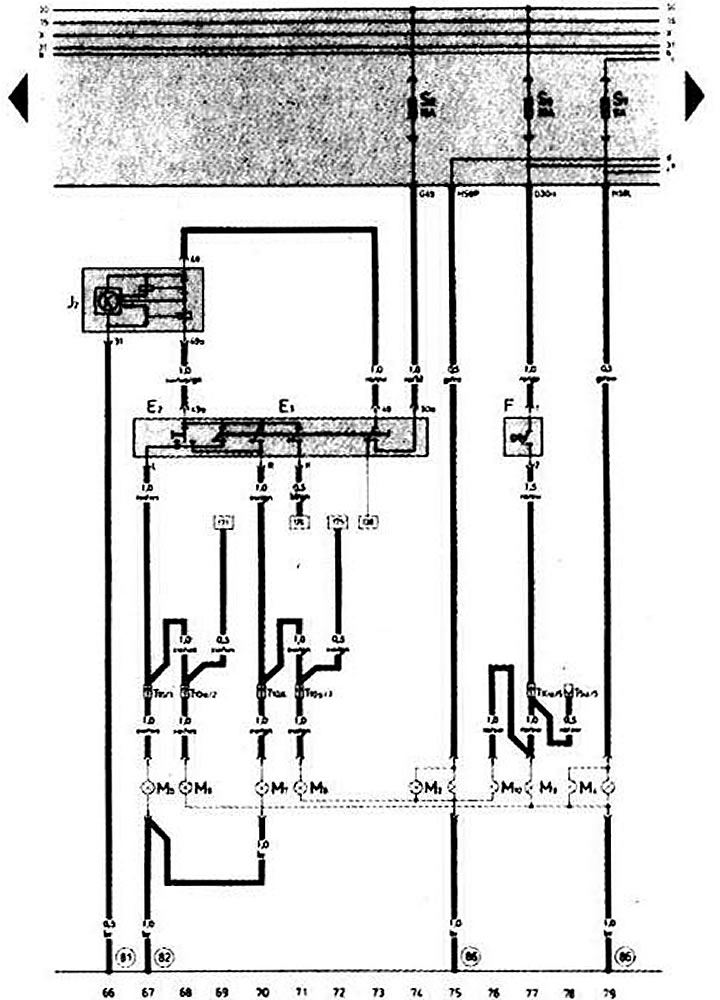

Указатели поворота и аварийная сигнализация, габаритный свет и стоп-сигнал (двигатель RT и NF) (Audi 100 С3)

Указатели поворота и аварийная сигнализация. Габаритный свет и стоп-сигнал в задних фонарях

• Е2 — переключатель указателей поворота
• ЕЗ — переключатель аварийной сигнализации
• F — выключатель стоп-сигнала (2131)
• J2 — реле включения аварийной сигнализации
• М2 — лампа габаритного света в правом заднем фонаре
• М4 — лампа габаритного света в левом заднем фонаре
• М5 — лампа левого переднего указателя поворота
• М6 — лампа указателя поворота в левом заднем фонаре
• М7 — лампа правого переднего указателя поворота
• М8 — лампа указателя поворота в правом заднем фонаре
• М9 — лампа стоп-сигнала в левом заднем фонаре
• М10 — лампа стоп-сигнала в правом заднем фонаре
• S2 — предохранитель в монтажном блоке
• S3 — предохранитель в монтажном блоке
• S7 —- предохранитель в монтажном блоке
• Т5а — 5-штекерный разъем (коричневого цвета, сзади комбинации приборов)
• Т10 — 10-штекерный разъем (голубого цвета, сзади комбинации приборов)
• Т10а — 10-штекерный разъем (коричневого цвета, сзади комбинации приборов)
• (81) — соединение на массу «-1-» пучка проводов комбинации приборов
• (82) — соединение на массу «-1-» левого переднего пучка проводов
• (86) — соединение на массу «-1-» заднего пучка проводов
