Импульсный генератор состоит из установленного на ступице колеса зубчатого колеса, которое передает импульсы о вращательном движении колеса индукционному датчику.
Электронный блок управления расположен под задним сиденьем и обрабатывает данные о скорости вращения колес.
Электронный блок управления по сигналам датчика измеряет ускорение, замедление или скольжение колес, и на основе этой информации выдает управляющие импульсы в электромагнитные клапаны гидроблока.
Гидроблок установлен на тормозной магистрали после главного тормозного цилиндра. На каждом из четырех подходящих к гидроблоку трубопроводов установлен элсктроманитный клапан, который отводит тормозную жидкость к электронасосу, обеспечивающему поддержание необходимого тормозного давления в магистрали.

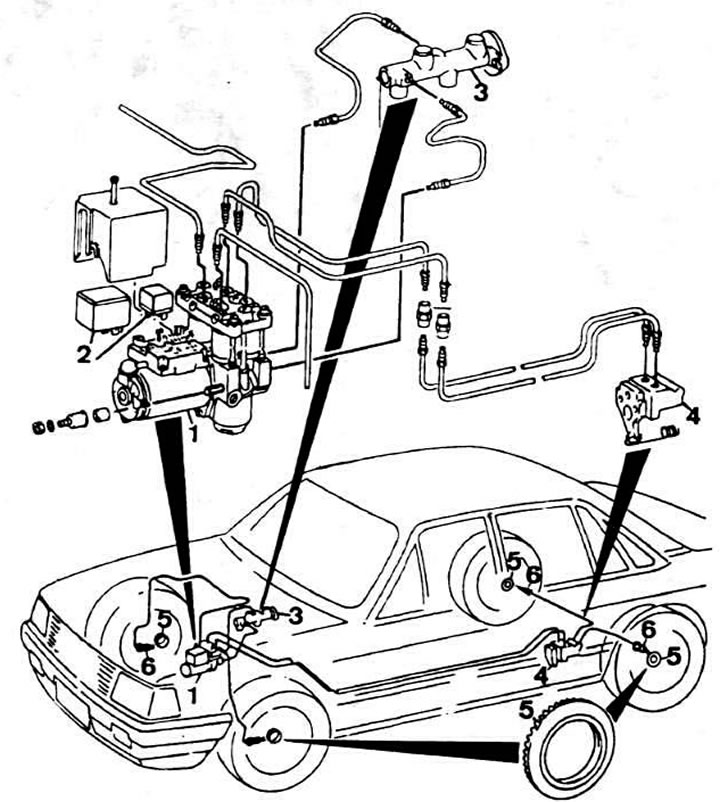

Схема АБС: 1 - гидроблок; 2 - реле; 3 - главный цилиндр; 4 - регулятор давления; 5 - зубчатые колеса; 6 - датчики скорости вращения колес
