Электрически сдвигаемый люк крыши с клавишным управлением. Если сдвигаемый люк крыши в транспортном средстве устанавливается с четырьмя электрическими стеклоподъемниками, то закрытие происходит при более длинном удержании ключа в положении «закрытие», тогда все окна и сдвигаемый люк крыши закрываются. Скомбинирована функция нажатия для быстрого открытия и закрытия люка при коротком нажатии выключателя. Функционирование происходит при включенном зажигании, и после выключения зажигания дверь водителя ненадолго открылась и снова закрылась.
Электрически сдвигаемый люк крыши останавливается в ранее выбранной позиции. Самостоятельно люк приходит в позицию, выбранную поворотным выключателем, при этом не надо нажимать на выключатель. Функционирует при включенном зажигании и 30 с после его выключения.
Поиск неполадок
Можно проверить собственными силами: в зависимости от варианта сдвигаемого люка крыши плавкий предохранитель номер 8 в коробке предохранителей и термопредохранители в штекерном гнезде А1 и АЗ дополнительного блока реле 1 (см. главу «Кузовная электросистема»).
При нормальном сдвигаемом люке крыши можно проверить реле (наряду с двигателем сдвигаемой крыши) (о проверке реле см. главу «Кузовная электросистема»). Снабжение напряжением проверить:
При нормальном сдвигаемом люке крыши (без стеклоподъемников) в колодке реле от штекерного гнезда 1 в дополнительном блоке реле II красный и красно-черный провода.
При сдвигаемом люке крыши с системой комфортного закрытия в колодке реле от штекерного гнезда ½ в дополнительном блоке реле проверить II (красно-синий и красно-черный провода).
При люке крыши с функцией предварительного выбора проверить красный кабель в штекерном соединении приборов управления (в двигателе люка крыши).
Аварийное действие

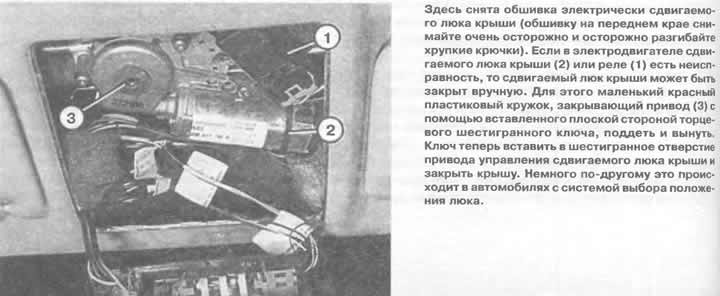

Как сдвигаемый люк крыши закрывается при отказе электрики, объясняет иллюстрированный текст внизу.
