Автоматичний коректор фар 1. Передній лівий датчик рівня а/м "G78". Місце встановлення: на важелі підвіски переднього лівого колеса; 2. Викон. електродвигун коректора лівої фари "V48"; 3. Викон. електродвигун коректора правої фари "V49"; 4. Б/в. Місце встановлення: позаду коробки повітрозабірника. А/м без адаптивного освітлення: блок керування коректора фар "J431". А/м із системою адаптивного освітлення (AFS): блок управління системи адаптивного освітлення та коректора фар "J745"; 5. Електричне штекерне з'єднання; 6. Задній лівий датчик рівня а/м "G76". Місце встановлення: на важелі підвіски заднього лівого колеса
Зняття б/в "J431", "J745"

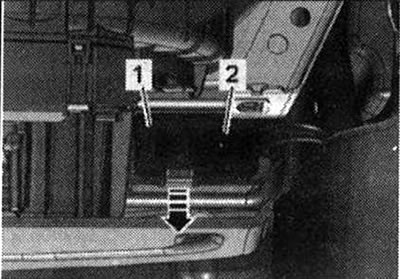

При заміні б/в вибрати в режимі "Відомий пошук несправностей" або "Відомі функції" функцію "Заміна" відповідного б/в. Вибрати функцію або шлях: Марка а/м - Літерне позначення двигуна - 55 Динамічна корекція кута нахилу фар (з адаптивним освітленням (AFS)) J431 - 55 Заміна б/в (рем. гр. 94). Дотримуватись подальших вказівок на дисплеї діагн. тестера. Вимкнути запалення. Зняти ящик рукавички. Розблокувати фіксатори "стрілка" та витягти блок керування "поз. 1" з рамки. Роз'єднати ел. штекерне з'єднання "2".

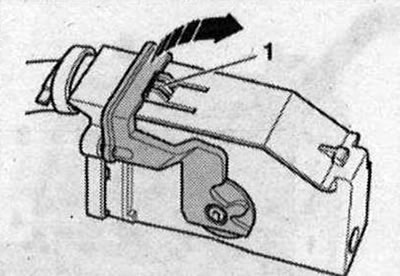

Для роз'єднання ел. штекерного з'єднання натиснути на фіксатор провернути стопорну скобу в напрямі стрілки і роз'єднати штекерне з'єднання.
Монтаж
Установка у зворотному порядку: встановити ящик рукавички. Дотримуватись подальших вказівок на дисплеї тестера при новому блоці управління коректора фар.
