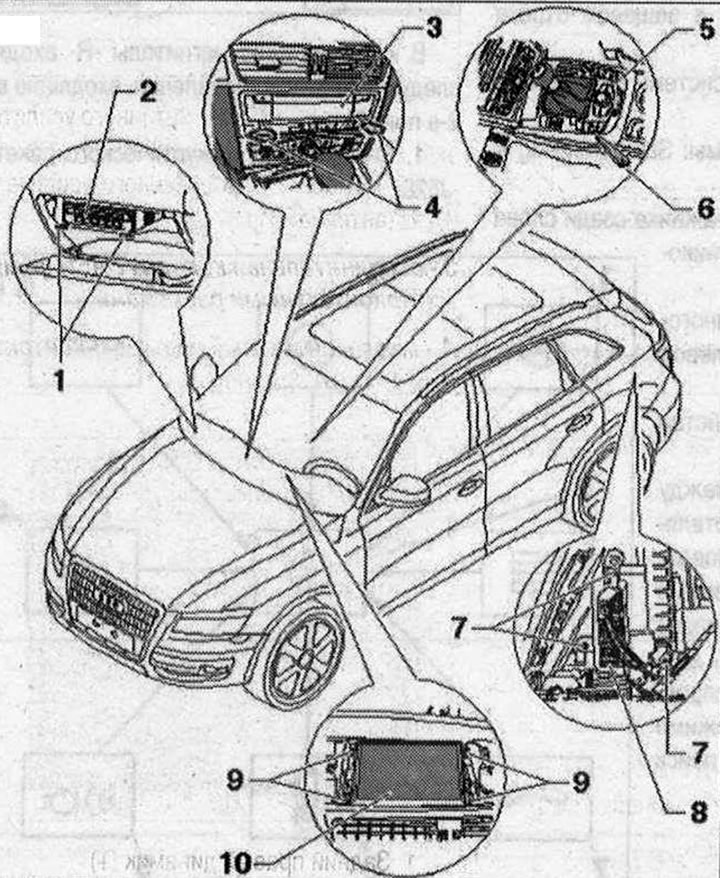

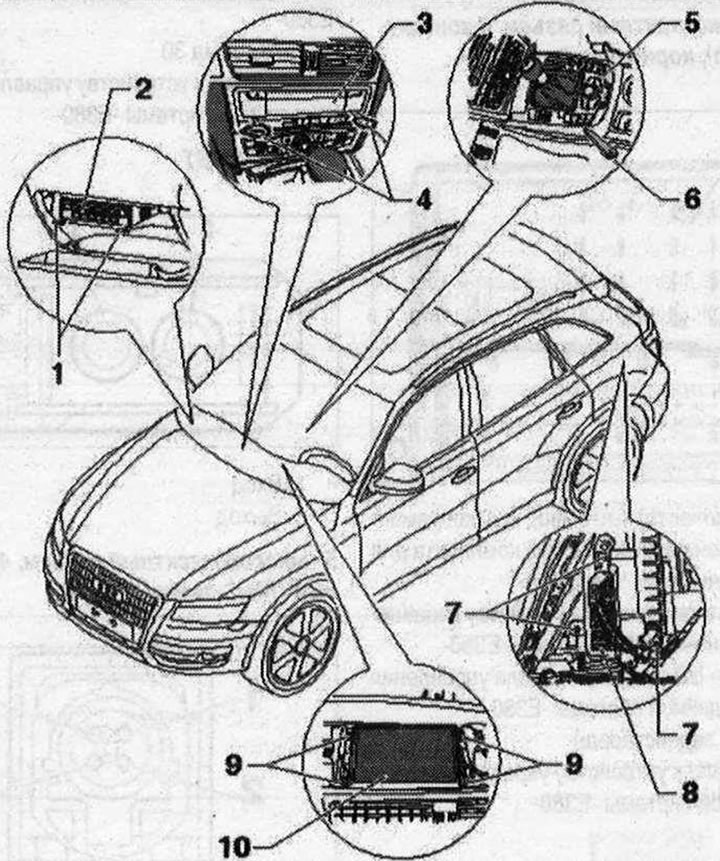

Informačný a zábavný systém MMI (Audi Q5 Typ 8R)

Informačný systém MMI je dostupný v nasledujúcich verziách výbavy:

Minimálna výbava MMI

Použitá elektronika infotainmentu 1 "J794" na prednom paneli obsahuje CD prehrávač / čítačku SD kariet

Ovládanie multimediálneho systému E380 v spodnej časti stredovej konzoly

Indikátor použitého ovládacieho a indikačného orgánu, predný "J685" v strede predného panelu

CD menič "R41" / voliteľný výstup pre externé audio zdroje "R199" (rozhranie) v priehradke na rukavice

Výstup pre externé audio zdroje "R199" (konektor Aux-In) v odkladacom priestore stredovej konzoly

Použitý digitálny audio balík "J525" vzadu vľavo v kufri

Akustické systémy: basic/basic plus/Standard/Bang & Olufsen

Rádio "R" v kufri, vzadu vľavo

Voliteľné: príprava na mob. telefón

Bluetooth handsfree zariadenie (voliteľné)

Voliteľný multifunkčný volant

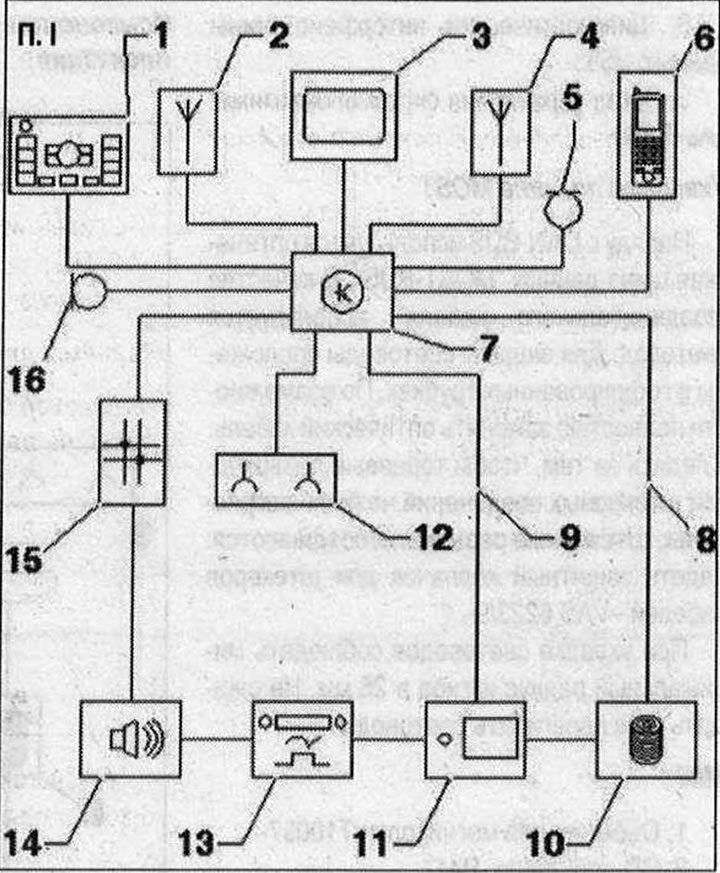

MMI max kompl.

Použitá komunikačná elektronika 1 "J794" na prednom paneli obsahuje CD prehrávač / DVD prehrávač / Bluetooth / hlasové ovládanie / čítačku kariet SD

Interná pamäť pevného disku (HDD) na ukladanie navigačných údajov a súborov MP3

Ovládanie multimediálneho systému E380 v spodnej časti stredovej konzoly

Indikátor použitého ovládacieho a indikačného orgánu, predný "J685" v strede predného panelu


CD menič "41" /voliteľný výstup pre externé audio zdroje "R199" (rozhranie) v priehradke na rukavice

Výstup pre externé audio zdroje "R199" (konektor Aux-In) v odkladacom priestore stredovej konzoly

Použitý digitálny audio systém "J525" vzadu vľavo v kufri

Akustické systémy: Standard/Bang & Olufsen

Rádio "R" v kufri, vzadu vľavo

TV tuner "R78" v kufri, vzadu vľavo

Voliteľné: príprava na mob. telefón

Bluetooth handsfree zariadenie (voliteľné)

Voliteľný multifunkčný volant

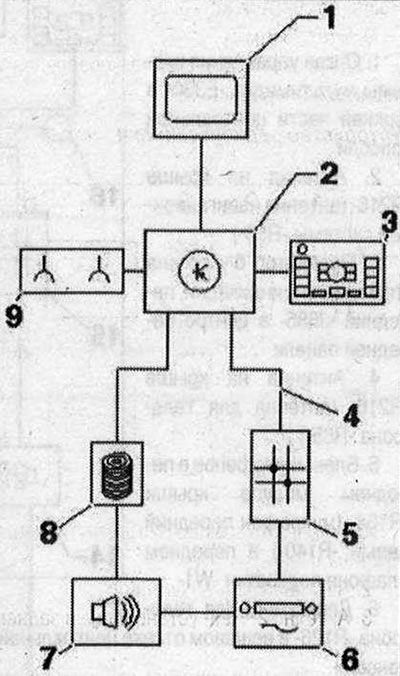

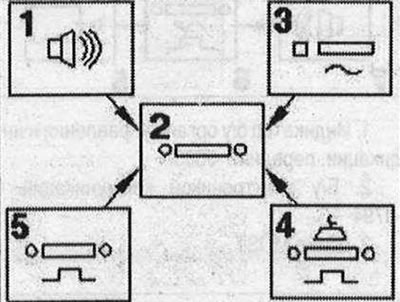

Výmena dát medzi systémami MMI prebieha cez zbernicu MOST. Napojenie na ostatné zbernicové systémy je cez diagnostiku. rozhranie dátovej zbernice "J533". Odstraňovanie porúch sa vykonáva v režime "Hľadanie porúch so sprievodcom".

Použitá konštrukcia elektronických komunikácií 1 "J794" (MMI)

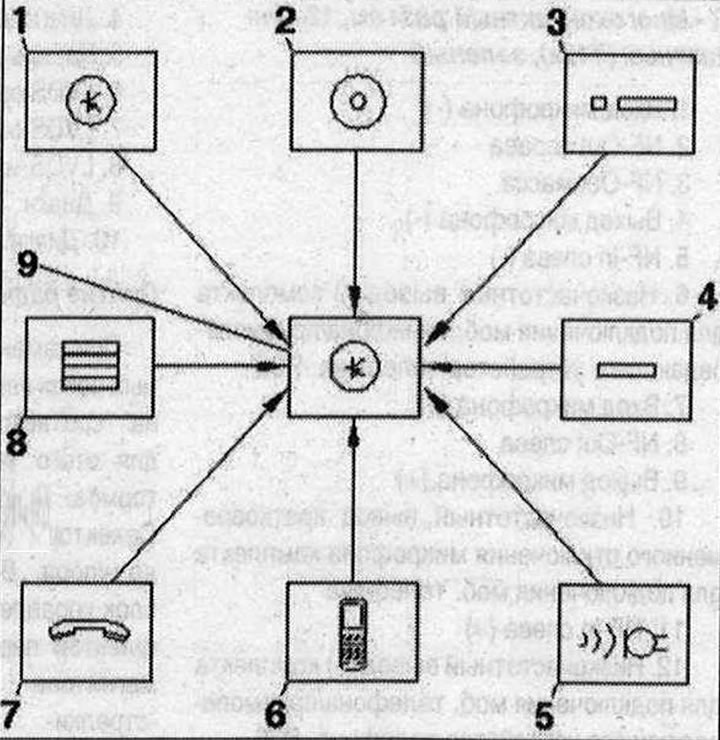

Použitá elektronická komunikácia 1 "J794-" je MMI 3. generácie. Použitá elektronika komunikácie 1 "J794" obsahuje nasledovné riadiace jednotky, ktoré sú súčasťou 2. generácie: 1. Použité teleso ovládania a ukazovateľa, predné "J523"; 2. CD prehrávač "R89"; 3. Použitý navigačný systém s CD mechanikou "J401"; 4. Čítačka telefónnych kariet R115 / čítačka kariet SD; 5. Použité systémy zadávania hlasových príkazov "J507"; 6. Vysielacie a prijímacie zariadenie telefónu "R36" (vstavaný telefón s rozhraním Bluetooth); 7. Vysielač a prijímač pre telefón "R36" (mobilná inštalačná súprava telefón) - Bluetooth handsfree zariadenie; 8. Interná pamäť pevného disku (HDD); 9. Použitá elektronická komunikácia 1 "J794"

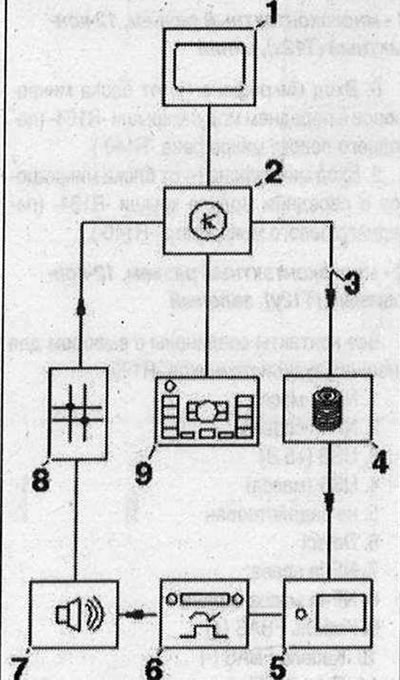

NAJVIAC autobusových pokynov

Spolu s CAN-BUS sa používa optická dátová zbernica "MOST-BUS". Ako "prepojovací kábel" sa používa svetlovod. Kvôli ochrane sú svetlovody uložené v vlnitých rúrach. Ak je to možné, úplne vymeňte optický kábel. Uistite sa, že koncové plochy zástrčkových spojov nie sú znečistené. Konektory sú odpojené: nasaďte ochranný kryt káblových zástrčiek "VAS 6223/9".


Pri ukladaní svetlovodov dodržujte minimálny polomer ohybu 25 mm. Nestláčajte ani neohýbajte svetlovody.

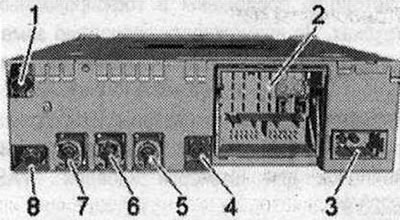

MMI konektory

Minimálna výbava MMI

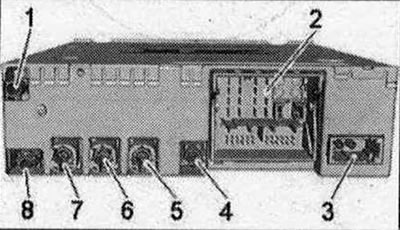

Použitá elektronika Communications 1 "J794"

• 1/4/7/8. nezapojený
• 2. Blok konektorov so štyrmi viackolíkovými konektormi
• 3. MOST autobus
• 5. Viackolíkový konektor, 4-kolíkový (T4al) k prednému indikátoru použitého ovládacieho a indikátorového panelu "J685"
• 6. Multipinový konektor, 4-pinový (T4ap) na výstup pre externé audio zdroje "R199"

Indikácia. Nešpecifikované zástrčkové kontakty sa nepoužívajú.

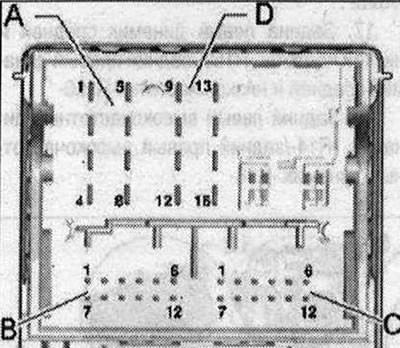

2 - pripojovací blok so štyrmi multipinovými konektormi

A - Multipinový konektor, 8-pin (T8ah), hnedý

• 1. Nízkofrekvenčný výstup pre krátkodobé stlmenie mikrofónu súpravy na pripojenie mobilného telefónu. telefón
• 2. Napájanie riadiacej jednotky multimediálneho systému "E380"
• 3. Prebuďte (štart) na ovládací panel multimediálneho systému "E380"
• 4/5. nezapojený
• 6. Res MU do riadiacej jednotky multimediálneho systému "E380"
• 7. Diagnostický kábel prerušenia zvonenia

B - multipinový konektor, 12-pinový (T12x), modrý

• 8. Mikrofónový vstup (+) z mikrofónovej jednotky v prednom strešnom module "R164" (ľavý predný mikrofón "R140")
• 9. Mikrofónový vstup (-) z mikrofónovej jednotky v prednom strešnom module "R164" (predný ľavý mikrofón "R140")

C - multipinový konektor, 12-pinový (T12u), zelený

Všetky kontakty sú pripojené k výstupu pre externé audio zdroje "R199".

• 1. NF-ln hmotnosť
• 2. NF-ln vpravo
• 3. USB (+5V)
• 4. USB (hromadné)
• 5. nezúčastňuje sa
• 6. Detect
• 7. NF-ln vľavo
• 8. Hmotnosť obrazovky NF-ln
• 9. FBAS kábel (+)
• 10. FBAS kábel (-)
• 11. Dáta iPodu
• 12. Dáta iPodu

D - Multipinový konektor, 8-pin (T16q), čierny

• 10. Údaje z ovládacieho panela multimediálneho systému "E380"
• 11. Údaje pre ovládací panel multimediálneho systému "E380"
• 12. Terminál 31
• 14. OZE VT (záťažový test) z riadiacej jednotky multimediálneho systému "E380"
• 15. Terminál 30
• 16. Uzemnite riadiacu jednotku multimediálneho systému -E380

-

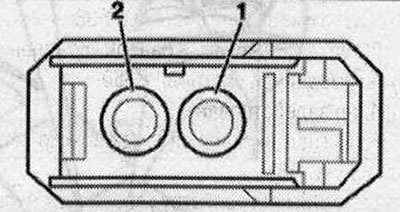

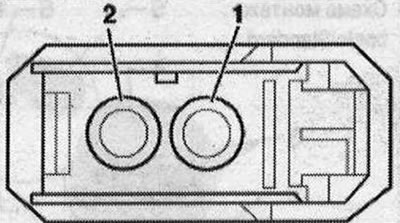

3 - MOST autobus

• 1. Prihláste sa
• 2. Výstup

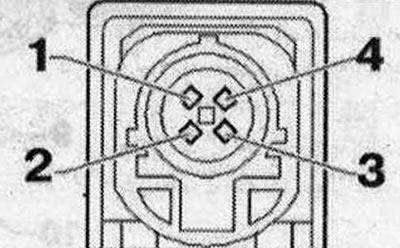

5 - multipinový konektor, 4-pin (T4al), fialový

Všetky kontakty sú pripojené k displeju predného ovládacieho panela, indikačnému a informačnému výstupu "J685".

• 1. Ivds (-)
• 2. UN
• 3. Ivds (+)
• 4. omša

6 - viackolíkový konektor, 4 kolíkový (T4ap)

Všetky kontakty sú pripojené k výstupu pre externé audio zdroje "R199".

• 1. d(+)
• 2. Identifikácia iPodu
• 3. D (-)
• 4. omša

MMI max kompl.

Použitá elektronika Communications 1 "J794"

• 1. GSM výstup zo strešnej antény "R216"
• 2. Blok konektorov so štyrmi viackolíkovými konektormi
• 3. MOST autobus
• 4. FBAS vstup (zelený) z TV tunera "R78"
• 5. Multipinový konektor, 4-pinový (T4at) k prednému indikátoru použitého ovládacieho a indikačného panelu "J685"
• 6. Multipinový konektor, 4-pinový (T4ap) na výstup pre externé audio zdroje "R199"
• 7. nezúčastňuje sa
• 8. GPS výstup zo strešnej antény "R216"

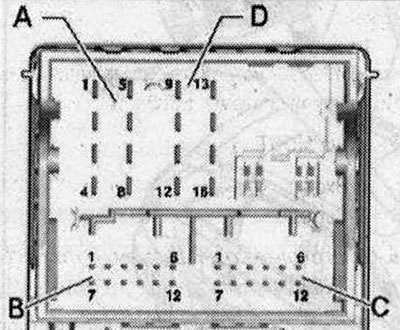

2 - pripojovací blok so štyrmi multipinovými konektormi

A - Multipinový konektor, 8-pin (T8ah), hnedý

• 1. Nízkofrekvenčný výstup pre krátkodobé stlmenie mikrofónu súpravy na pripojenie mobilného telefónu. telefón
• 2. Napájanie riadiacej jednotky multimediálneho systému "E380"
• 3. Prebuďte (štart) na ovládací panel multimediálneho systému "E380"
• 4. nezúčastňuje sa
• 5. Signál na zapnutie mobilného zosilňovača. telefón "R86"
• 6. Res MU do riadiacej jednotky multimediálneho systému "E380"
• 7. Diagnostický kábel prerušenia zvonenia

B - multipinový konektor, 12-pinový (T12x), modrý

• 2. Mikrofónový vstup (+) z mikrofónovej jednotky v prednom strešnom module "R164" (pravý predný mikrofón "R141")
• 3. Mikrofónový vstup (-) z mikrofónovej jednotky v prednom strešnom module "R164" (predný pravý mikrofón "R141")
• 5. FBAS (-) kábel z použitej zadnej kamery "J772"
• 8. Mikrofónový vstup (+) z mikrofónovej jednotky v prednom strešnom module "R164" (ľavý predný mikrofón "R140")
• 9. Mikrofónový vstup (-) z mikrofónovej jednotky v prednom strešnom module "R164" (predný ľavý mikrofón "R140")
• 11. FBAS (+) kábel z použitej zadnej kamery "J772"

C - multipinový konektor, 12-pinový (T12u), zelený

Všetky kontakty sú pripojené k výstupu pre externé audio zdroje "R199".

• 1. NF-ln hmotnosť
• 2. NF-ln vpravo
• 3. USB (+5V)
• 4. USB (hromadné)
• 5. nezúčastňuje sa
• 6. Detect
• 7. NF-ln vľavo
• 8. Hmotnosť obrazovky NF-ln
• 9. FBAS kábel (+)
• 10. FBAS kábel (-)
• 11. Dáta iPodu
• 12. Dáta iPodu

D - Multipinový konektor, 8-pin (T16q), čierny

• 9. Signál na zapnutie držiaka telefónu "R126"
• 10. Údaje z ovládacieho panela multimediálneho systému "E380"
• 11. Údaje pre ovládací panel multimediálneho systému "E380"
• 12. Terminál 31
• 13. Signál DIAG z držiaka telefónu "R126"
• 14. OZE VT (záťažový test) z riadiacej jednotky multimediálneho systému "E380"
• 15. Terminál 30
• 16. Uzemnenie k riadiacej jednotke multimediálneho systému "E380"

3 - MOST autobus

• 1. Prihláste sa
• 2. Výstup

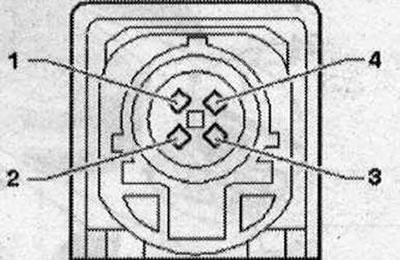

5 - multipinový konektor, 4-pin (T4at) sivý

Všetky kontakty sú pripojené k displeju predného ovládacieho panela, indikačnému a informačnému výstupu "J685".

• 1. LVDS (-)
• 2. UN
• 3. LVDS (+)
• 4. omša

6 - viackolíkový konektor, 4 kolíkový (T4ap)

Všetky kontakty sú pripojené k výstupu pre externé audio zdroje "R199".

• 1.D(+)
• 2. Identifikácia iPodu
• 3. D(-)
• 4. omša

Konektory displeja (MMI)

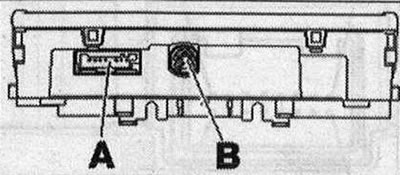

Indikátor použitého ovládacieho a indikačného orgánu, predný "J685"

• A. Viackolíkový konektor, 8-kolíkový (T8ai), čierny
• B. Viackontaktný konektor, 4-kolíkový (T4ap/T4ao) používaná elektronická komunikácia 1 "J794"

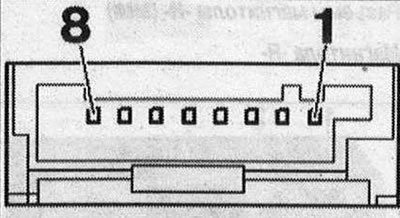

A - Viackolíkový konektor, 8-kolíkový (T8ai), čierny

• 4. Terminál 30
• 5. Terminál 31

B - multipinový konektor, 4-pinový (T4ap/T4ao), čierno/biely

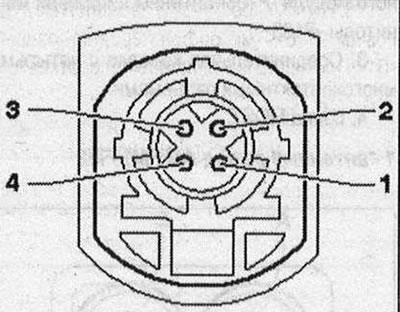

Všetky kontakty sú pripojené k použitej komunikačnej elektronike 1 "J794".

• 1. Ivds (-)
• 2. lin
• 3. Ivds (+)
• 4. omša

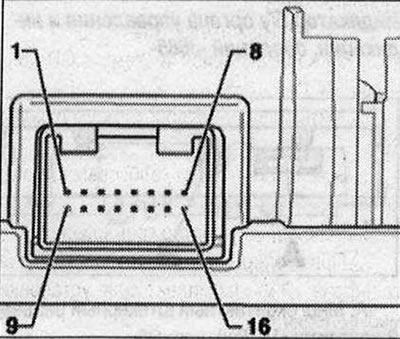

Konektory riadiaceho modulu multimediálneho systému "E380"

Riadiaca jednotka multimediálneho systému "E380"

Viackolíkový konektor, 16-kolíkový

Všetky kontakty sú pripojené k použitej komunikačnej elektronike 1 "J794".

• 6. Signál prebudenia
• 7. Napájanie
• 8. omša
• 13. Res HU
• 14. Res BT
• 15/16. Údaje

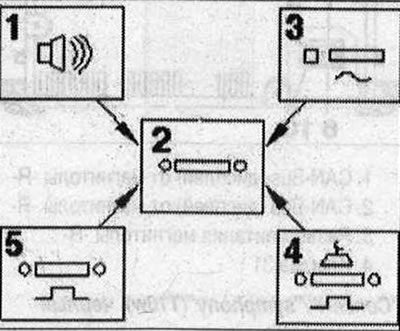

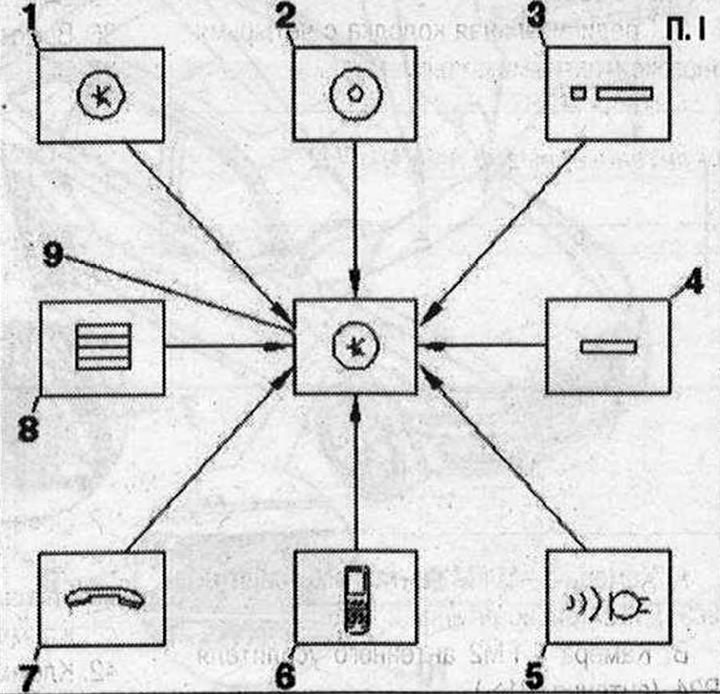

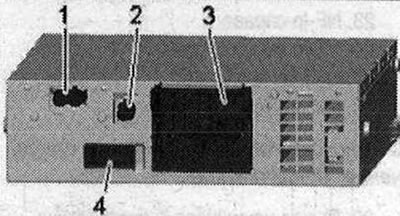

Rádiové konektory "R" (MMI)

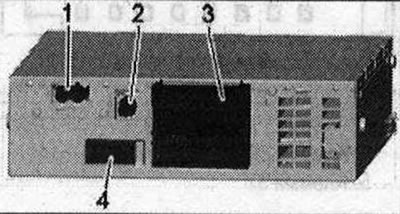

Rádio "R"

• 1. Záver (AM/FM1/FM2) z anténneho zosilňovača "P24" / anténneho zosilňovača 3 "P112"
• 2. Výstup (DAB) čierny z ľavého anténneho modulu "P108" / antény digitálneho rádia "P183"
• 3. Blok konektorov so štyrmi viackolíkovými konektormi
• 4. MOST autobus

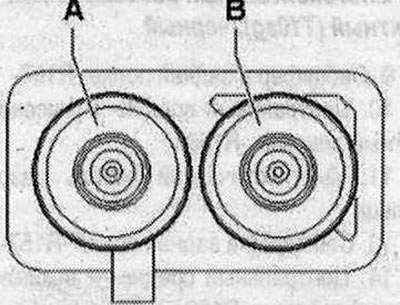

1 - Anténny výstup AM/FM1/FM2

• A. Komorový 2 AM/FM1 anténny zosilňovač 3 "P112" (rádiová anténa 2 "P93")
• B. Komorový 1 anténny zosilňovač FM2 "P24" (anténa "P11")

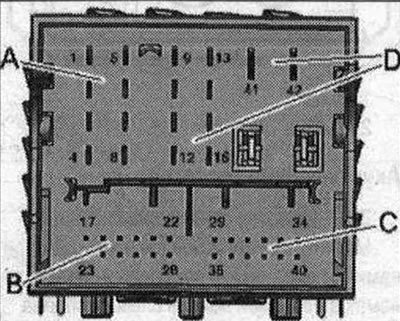

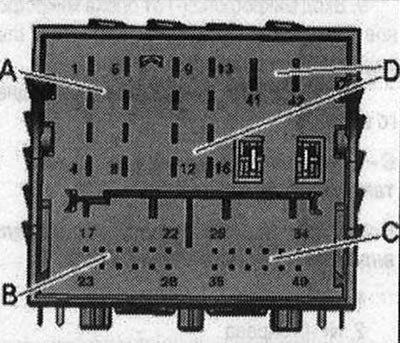

3 - pripojovací blok so štyrmi multipinovými konektormi

• A - multipinový konektor, 8-pin (T8ad), hnedý

• 1. Pravý zadný reproduktor (+)
• 2. Pravý predný reproduktor (+)
• 3. Predný ľavý reproduktor (+)
• 4. Ľavý zadný reproduktor (+)
• 5. Pravý zadný reproduktor (-)
• 6. Pravý predný reproduktor (-)
• 7. Predný ľavý reproduktor (-)
• 8. Ľavý zadný reproduktor (-)

B - multipinový konektor, 12-pinový (T12w), modrý

• 17. NF-ln vľavo
• 18. Hmotnosť NF-ln
• 19. Diagnostika NF-ln
• 21. Diagnostika NF
• 22. Súprava mobilného pripojenia NF (-). telefón
• 23. NF-ln vpravo
• 24. Hmotnosť obrazovky NF-ln
• 27. NF Hmotnosť obrazovky
• 28. Súprava mobilného pripojenia NF (+). telefón

C - viackolíkový konektor, 12-kolíkový

• 29. Diagnostika slúchadlového výstupu 1
• 31. Slúchadlový výstup 1/2 diagnostika
• 34. Diagnostika slúchadlového výstupu 2
• 35. Výstup pre slúchadlá 1 vľavo
• 36. Výstup na slúchadlá 1 hmot
• 37. Výstup pre slúchadlá 1 vpravo
• 38. Slúchadlový výstup 2 vľavo
• 39. Výstup na slúchadlá 2 hmot
• 40. Výstup pre slúchadlá 1 vpravo

D - multipinový konektor, 10-pinový (T10ad), čierny

• 9. Subwoofer v zadnej poličke "R157"
• 10. Centrálny stredový a vysokofrekvenčný reproduktor "R1 SS"
• 11. Diagnostický kábel prerušenia zvonenia
• 13. Subwoofer v zadnej poličke "R157"
• 14. Centrálny stredový a vysokofrekvenčný reproduktor "R158"
• 41. Terminál 31
• 42. Terminál 30

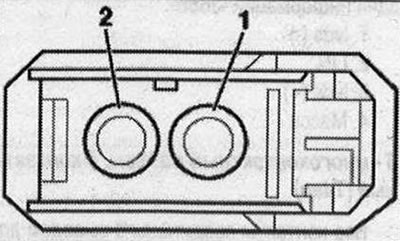

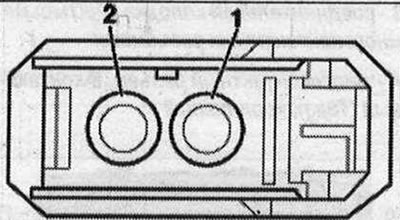

4 - MOST autobus

• 1. Prihláste sa
• 2. Výstup

Demontáž riadiacej jednotky multimediálneho systému "E380"

Zatiahnite parkovaciu brzdu. Vypnite všetky e-maily. spotrebiteľov.

Vozidlá s automatickou prevodovkou: Posuňte volič prevodových stupňov dozadu až na doraz.

Všetky

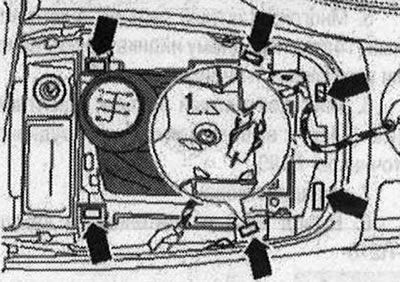

Vypnite zapaľovanie. Použitý multimediálny systém "E380" je zaistený v stredovej konzole pružinami "1" "šípky".

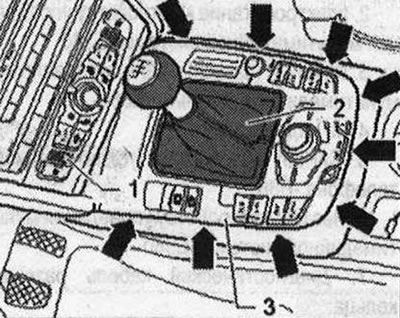

Odstráňte ovládací panel "1" - klíma, nastavenia a odskrutkujte kryt "2" páky prevodovky smerom nahor. Pomocou klinu "3409" odistite pružiny "šípky" a vyberte riadiacu jednotku "3" multimediálneho systému "E380" zo stredovej konzoly smerom nahor.



Berte do úvahy dĺžku krátkych vodičov vedúcich k ovládaciemu panelu multimediálneho systému "E380", tlačidlo elektromechanickej parkovacej brzdy "E538" a tlačidlo povolenia prístupu a štartovania motora "E408". Odpojte všetky konektory zo zadnej strany použitého multimediálneho systému E380. Odstráňte tlačidlo elektromechanickej parkovacej brzdy "E538" a tlačidlo povolenia prístupu a štartovania motora "E408".

Montáž v opačnom poradí.

Demontáž rádia "R" MMI

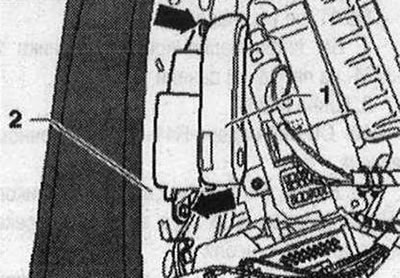

Rádio "R" sa nachádza za ľavým obložením kufra. Pri výmene použitej položky vyberte funkciu "Nahradiť" zodpovedajúcej použitej položky v režime "Hľadanie porúch so sprievodcom". Použite na to tester. Vypnite všetky e-maily. spotrebiteľov. Vypnite zapaľovanie. Otvorte ľavú priehradku v kufri. Ak je k dispozícii, musíte najskôr odstrániť uvoľňovaciu páku ťažného zariadenia. Na páke "1" odskrutkujte skrutky "šípky" a posuňte páku "1" od bočnej steny "2" do batožinového priestoru.

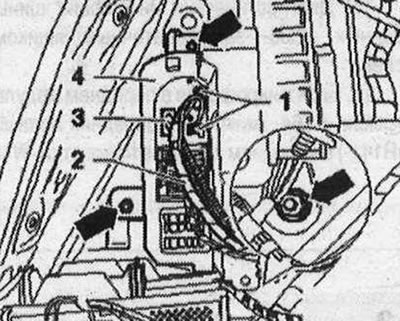

Odpojte konektory "2" a "3" od rádia "R" "4".

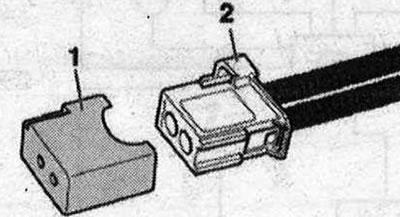

Nasaďte ochranný kryt káblových zástrčiek "VAS 6223/9" 1- do konektora zbernice MOST "2".



Odskrutkujte matice "šípky" na držiaku "4". Otočte rádio "R" s držiakom "4" do batožinového priestoru. Použitá zadná kamera "J772", upevnená na držiaku, neodstraňujte. Rádio "R" je v držiaku zaistené dvoma svorkami.

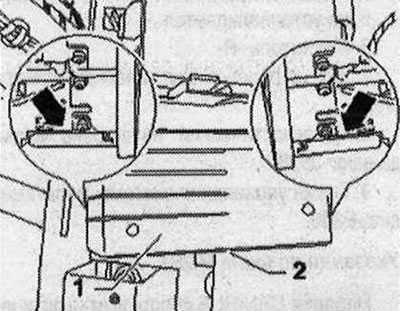

Stlačte západky "šípky" na rádiu "R-2" a posuňte rádio "R" "2" z držiaka "1" dopredu.



Montáž v opačnom poradí.

Infotainment Center MMI (USA)

Infotainment centrum MMI je dostupné v nasledujúcich verziách súpravy:

MMI maximálne kompl.

Použitá elektronická komunikácia 1 "J794" na prednom paneli obsahuje CD "prehrávač / DVD" prehrávač / hlasové ovládanie / čítačku kariet SD

Interná pamäť pevného disku (HDD) na ukladanie navigačných údajov a súborov MP3

Ovládanie multimediálneho systému E380 v spodnej časti stredovej konzoly

Indikátor použitého ovládacieho a indikačného orgánu, predný "J685" v strede predného panelu

CD menič "41" /voliteľný výstup pre externé audio zdroje "R199" (rozhranie) v priehradke na rukavice

Výstup pre externé audio zdroje "R199" (konektor Aux-In) v odkladacom priestore stredovej konzoly

Použitý digitálny audio systém "J525" vzadu vľavo v kufri

Akustické systémy: Standard/Bang&Olufsen

Rádio "R" v kufri, vzadu vľavo, voliteľné so satelitným rádiom "R146"

Voliteľný multifunkčný volant

Bluetooth handsfree zariadenie (voliteľné)

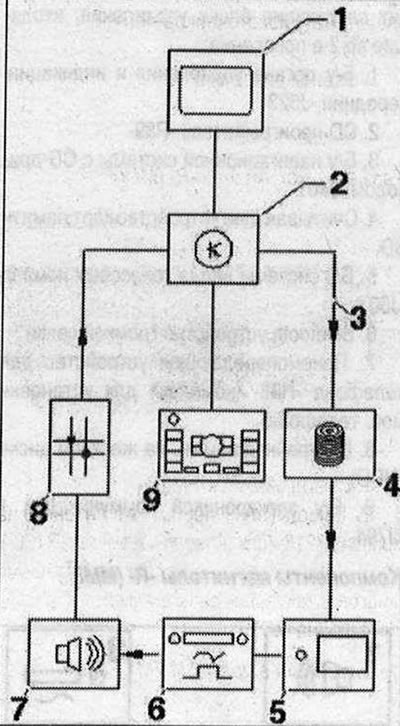

Výmena dát medzi systémami MMI prebieha cez zbernicu MOST. Napojenie na ostatné zbernicové systémy je cez diagnostiku. rozhranie dátovej zbernice "J533". Odstraňovanie porúch sa vykonáva v režime "Hľadanie porúch so sprievodcom".

Použitá konštrukcia elektronických komunikácií 1 "J794" (MMI)

NAJVIAC autobusových pokynov

Spolu s CAN-BUS sa používa optická dátová zbernica "MOST-BUS". Ako "prepojovací kábel" sa používa svetlovod. Kvôli ochrane sú svetlovody uložené v vlnitých rúrach. Ak je to možné, úplne vymeňte optický kábel. Uistite sa, že koncové plochy zástrčkových spojov nie sú znečistené. Konektory sú odpojené: nasaďte ochranný kryt káblových zástrčiek "VAS 6223/9".

Pri ukladaní svetlovodov dodržujte minimálny polomer ohybu 25 mm. Nestláčajte ani neohýbajte svetlovody.

2 - pripojovací blok so štyrmi multipinovými konektormi

A - Multipinový konektor, 8-pin (T8ah), hnedý

• 1/4/5. nezapojený
• 2. Napájanie riadiacej jednotky multimediálneho systému "E380"
• 3. Prebuďte (štart) na ovládací panel multimediálneho systému "E380"
• 6. Res MU do riadiacej jednotky multimediálneho systému "E380"
• 7. Diagnostický kábel prerušenia zvonenia

B - multipinový konektor, 12-pinový (T12x), modrý

• Mikrofónový vstup (+) z mikrofónovej jednotky v prednom strešnom module "R164" (pravý predný mikrofón "R141")
• Mikrofónový vstup (-) z mikrofónovej jednotky v prednom strešnom module "R164" (predný pravý mikrofón "R141")
• FBAS (-) kábel z použitej zadnej kamery "J772"
• Mikrofónový vstup (+) z mikrofónovej jednotky v prednom strešnom module "R164" (predný ľavý mikrofón "R140")
• Mikrofónový vstup (-) z mikrofónovej jednotky v prednom strešnom module "R164" (predný ľavý mikrofón "R140")
• FBAS (+) kábel z použitej zadnej kamery "J772"

C - multipinový konektor, 12-pinový (T12u), zelený

Všetky kontakty sú pripojené k výstupu pre externé audio zdroje "R199".

• 1. NF-ln hmotnosť
• 2. NF-ln vpravo
• 3. USB (+5V)
• 4. USB (hromadné)
• 5. nezúčastňuje sa
• 6. Detect
• 7. NF-ln vľavo
• 8. Hmotnosť obrazovky NF-ln
• 9. FBAS kábel (+)
• 10. FBAS kábel (-)
• 11/12. Dáta iPodu

D - Multipinový konektor, 8-pin (T16q), čierny

• 10. Údaje z ovládacieho panela multimediálneho systému "E380"
• 11. Údaje pre ovládací panel multimediálneho systému "E380"
• 12. Terminál 31
• 14. OZE VT (záťažový test) z riadiacej jednotky multimediálneho systému "E380"
• 15. Terminál 30
• 16. Uzemnenie k riadiacej jednotke multimediálneho systému "E380"

3 - MOST autobus

• 1. Prihláste sa
• 2. Výstup

5 - multipinový konektor, 4-pin (T4at) sivý

Všetky kontakty sú pripojené k displeju predného ovládacieho panela, indikačnému a informačnému výstupu "J685".

• 1. LVDS (-)
• 2. UN
• 3. LVDS (+)
• 4. omša

6 - viackolíkový konektor, 4 kolíkový (T4ap)

Všetky kontakty sú pripojené k výstupu pre externé audio zdroje "R199".

• 1. D(+)
• 2. Identifikácia iPodu
• 3. D(-)
• 4. omša

1 - Anténny výstup AM/FM1/FM2

• A - Komorový 2 AM/FM1 anténny zosilňovač 3 "R112" (rádiová anténa 2 "R93")
• B - Komorový 1 FM2 anténny zosilňovač "R24" (anténa "R11")

3 - pripojovací blok so štyrmi multipinovými konektormi

A - multipinový konektor, 8-pin (T8ad), hnedý

• 1. Pravý zadný reproduktor (+)
• 2. Pravý predný reproduktor (+)
• 3. Predný ľavý reproduktor (+)
• 4. Ľavý zadný reproduktor (+)
• 5. Pravý zadný reproduktor (-)
• 6. Pravý predný reproduktor (-)
• 7. Predný ľavý reproduktor (-)
• 8. Ľavý zadný reproduktor (-)

B - multipinový konektor, 12-pinový (T12w), modrý

• 17. NF-ln vľavo
• 18. Hmotnosť NF-ln
• 19. Diagnostika NF-ln
• 21. Diagnostika NF
• 22. Nízkofrekvenčný výstup (-)
• 23. NF-ln vpravo
• 24. Hmotnosť obrazovky NF-ln
• 27. NF Hmotnosť obrazovky
• 28. Nízkofrekvenčný výstup (+)

C - viackolíkový konektor, 12-kolíkový

• 29. Diagnostika slúchadlového výstupu 1
• 31. Slúchadlový výstup 1/2 diagnostika
• 34. Diagnostika slúchadlového výstupu 2
• 35. Výstup pre slúchadlá 1 vľavo
• 36. Výstup na slúchadlá 1 hmot
• 37. Výstup pre slúchadlá 1 vpravo
• 38. Slúchadlový výstup 2 vľavo
• 39. Výstup na slúchadlá 2 hmot
• 40. Výstup pre slúchadlá 1 vpravo

D - multipinový konektor, 10-pinový (T10ad), čierny

• 9. Subwoofer v zadnej poličke "R157"
• 10. Stredný stredový a vysokofrekvenčný reproduktor "R1 Se"
• 11. Diagnostický kábel prerušenia zvonenia
• 13. Subwoofer v zadnej poličke "R157"
• 14. Centrálny stredový a vysokofrekvenčný reproduktor "R158"
• 41. Terminál 31
• 42. Terminál 30

4 - MOST autobus

• 1. Prihláste sa
• 2. Výstup
