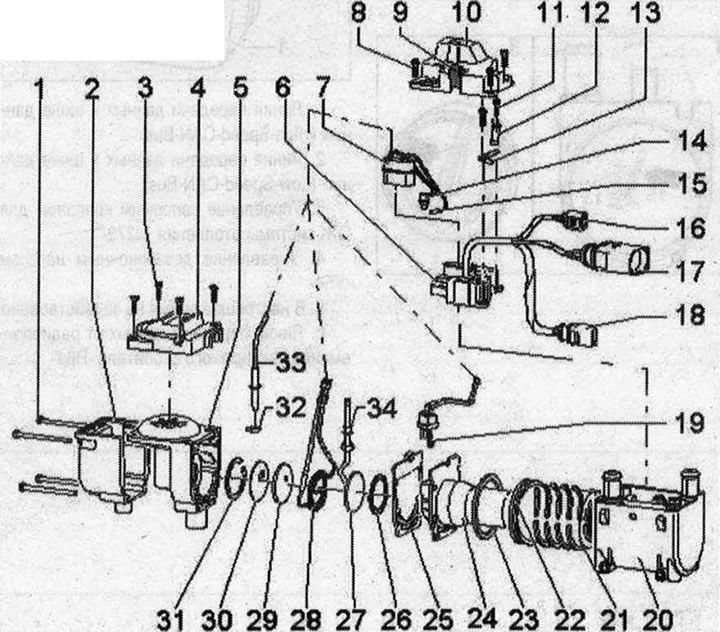

1. Skrutka M5x80,4x. Uťahovací moment 6 Nm; 2/4. Teleso ventilátora spaľovacieho vzduchu ohrievača -V6-; 3. Skrutka M4x16,4x. Uťahovací moment 3 Nm; 5. Ventilátor spaľovacej komory ohrievača -V6-. Vymeňte. Nerozoberajte na časti; 6. Použité pridanie. ohrievač -J364-. Výstup chladiacej kvapaliny pri zvýšení tlaku v okruhu chladiacej kvapaliny pri nesprávne nainštalovanej alebo nevhodnej svorke. Ak svorka -G18- alebo -G587- nie je správne nainštalovaná, môže vyskočiť z upevnenia. Je potrebné venovať pozornosť správnemu rozloženiu a inštalácii svoriek; 7. Konektor, 14-pin. do riadiacej jednotky pomocného ohrievača. Rozloženie zásuvky a farba vodiča: Snímač teploty -G18-: zásuvka 10 - čierny vodič, zásuvka 11 - čierny vodič; Snímač plameňa -G64-: zásuvka 1 - hnedý vodič; zásuvka 2 - hnedý drôt; Prídavný snímač teploty 2 a prídavný ohrievač -G587-: zásuvka 7 - biely vodič, zásuvka 8 - biely vodič. Žeraviaca sviečka ohrievača -Q9-: zásuvka 3 - hnedý vodič, zásuvka 6 - biely vodič; Ventilátor spaľovacieho vzduchu -V6-: zásuvka 13 - čierny vodič; zásuvka 14 - hnedý drôt; Vyhrievacie teleso pre systém predohrevu paliva -Z66-: zásuvka 9 - čierny vodič, zásuvka 12 - čierny vodič; 8. Skrutka M4x 16,4x. Uťahovací moment 3 Nm; 9. Spona na položenie drôtu; 10. Prídavný kryt riadiacej jednotky. ohrievač -J364-; 11. Skrutka M4x12. Uťahovací moment 3 Nm; 12. Svorka pre snímač teploty -G18-. Svorka pre snímač teploty a snímač teploty 2 pre príd. a autonómne ohrievače -D587- existujú v rôznych prevedeniach. V -J364- s číslom dielu 8xx xxx xxx môžu byť svorky inštalované len bez dištančného krúžku. Pre -J364- s číslom dielu 4xx xxx xxx je možné inštalovať iba svorky s dištančným krúžkom. Preto by ste mali dbať na správne rozloženie (Číslo dielu pre svorky a prídavnú riadiacu jednotku. ohrievač -J364- musí zodpovedať); 13. Svorka pre snímač teploty 2 extra. a pomocný ohrievač -G587-; 14. Snímač teploty -G18-; 15. Snímač teploty 2 extra. a pomocný ohrievač -G587-; 16. 2-pinový konektor na obehové čerpadlo -V55-; 17. 6-pólový konektor na prídavnú riadiacu jednotku. ohrievač -J364-; 18. 2-kolíkový konektor pre napájanie. Dostupné v rôznych prevedeniach 19. Žeraviaca sviečka ohrievača -Q9-. Menovité napätie: 8 V. V prípade potreby opatrne očistite vyhrievací kolík pomocou mosadznej drôtenej kefy (kefa na sviečku). Existujú rôzne verzie žeraviacej sviečky ohrievača -Q9-, preto dbajte na správne prispôsobenie; 20. Kryt výmenníka tepla. Vyčistite zvnútra aj zvonka mosadznou kefou (kefa na sviečku); 21. Výmenník tepla. Dodržujte polohu inštalácie. Vyčistite zvnútra aj zvonka mosadznou kefou (kefa na sviečku); 22. Pečať O krúžok. Vymeňte. Pri inštalácii mierne navlhčite chladiacu kvapalinu; 23. Pečať. Nahradiť; 24. Kazeta horáka. Vyčistite zvnútra aj zvonka mosadznou kefou (kefa na sviečku). Rôzne verzie (pre benzín a naftu motory); 25. Tvarované tesnenie. Nahradiť; 26. Pečať. Nahradiť; 27. Výparník paliva. Rôzne verzie (pre benzín a naftu motory); 28. Vyhrievacie teleso pre systém predohrevu paliva -Z66-; 29. Pečať. Nahradiť; 30. Disk; 31. Poistný krúžok; 32. Grafitové tesnenie. Vymeňte. Dodržujte polohu inštalácie; 33. Snímač plameňa -G64-; 34. Klip. Dostupné iba v benzínových ohrievačoch (dať na palivo palivové potrubie výparník)

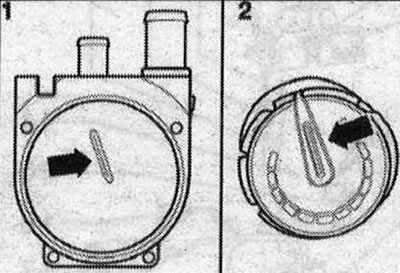

Inštalačná poloha výmenníka tepla
Pripojenie pomocného ohrievača k el systém vozidla

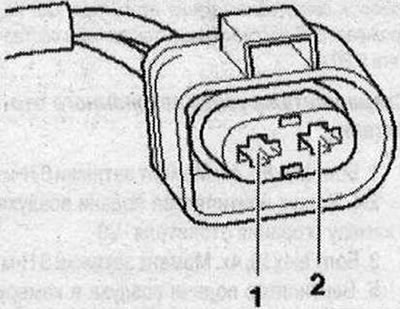

Účel 2-kolíkových zásuviek (kábel od vykurovacieho telesa k obehovému čerpadlu -V55-)
1. Ovládanie obehového čerpadla -V55-; 2. Uzemnenie pre obehové čerpadlo -V55-
Účel 2-kolíkových zásuviek (drôt zo strany vozidla k vykurovaciemu telesu)
- 1. Napájanie, kolík 30.
- 2. Pripojenie uzemnenia

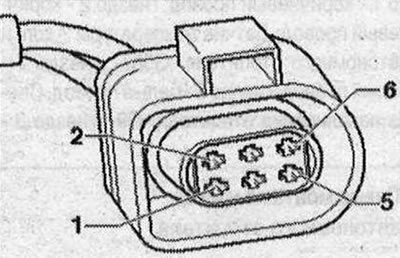

Účel 6-pólových konektorových zásuviek (drôt zo strany vozidla k vykurovaciemu telesu)
1. Dátová linka na dátovú zbernicu (High-Speed-CAN-Bus); 2. Dátová linka na dátovú zbernicu (Low-Speed-CAN-Bus); 3. Ovládanie uzatváracieho ventilu chladiacej kvapaliny kúrenia -N279-; 4. Ovládanie dávkovacieho čerpadla -V54-; 5. V súčasnosti sa nepoužíva; 6. Dátové vedenie z rádia prídavného ohrievača -R64-.
