Reléová/poistková skrinka B "SB" pred októbrom 2011.
Umiestnenie reléovej/poistkovej skrinky vo vozidlách s ľavostranným riadením "SB" pred októbrom 2011 je v rozvodnej skrinke odtokovej skrinky vody na strane vodiča.
K. Plochá poistka pre žeraviace sviečky motora "S39", 60 A.
K. Dosková poistka pre žeraviace sviečky motora "S39", 80 A.
K. Poistka čerpadla sekundárneho vzduchu "S130", 50 A.
L. Poistka snímača NOx "S360", 5 A.

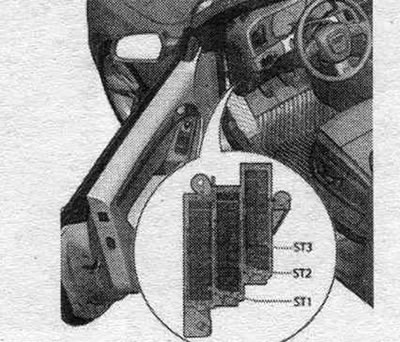

ST1 - Poistková skrinka 1, poistky - kapitola.
Poistky v poistkovej skrinke ST1 na poistkovej skrinke B "SB" (čierna)
Farby poistiek
- 35 A. zelenomodrá.
- 30 A. zelená.
- 25 A. biela.
- 20 A. žltá.
- 15 A. modrá.
- 10 A. červená.
- 7,5 A. hnedá.
- 5 A. béžová.
| Číslo | Označenie na elektrickom obvode | Nominálna hodnota | Funkcia/komponent | Terminál |
| 1 | Poistka 1 v poistkovej skrinke B "SB1" | 15 A | Riadiaca jednotka automatickej prevodovky "J217" Mechatronická jednotka pre dvojspojkovú prevodovku "J743" | 30 |
| 2 | Poistka 2 v poistkovej skrinke B - SB2- | 5 A | Snímač hladiny a teploty motorového oleja "G266" | 87 |
| 3 | Poistka 3 v poistkovej skrinke B "SB3" | 5 A | Riadiaca jednotka motora "J623" Prietokomer vzduchu "G70" | 15 |
| 4 | Poistka 4 v poistkovej skrinke B "SB4" | 5 A | Riadiaca jednotka motora "J623" | 30 |
| 5 | Poistka 5 v poistkovej skrinke B "SB5" | 10 A 15 A 15 A 15 A 15 A 15 A 15 A 20 A | Prietokomer vzduchu "G70" Automatická riadiaca jednotka žhaviacich sviečok "J179" Relé sekundárneho vzduchového čerpadla "3299" Škrtiaca klapka "J338" Nízkoenergetické vykurovacie relé "J359" Vysokovýkonné vykurovacie relé "J360" Solenoidový ventil obmedzenia plniaceho tlaku - N75- Vykurovací odpor pre systém vetrania kľukovej skrine motora "N79" Solenoidový ventil 1 odparovacej nádoby "N80" Regulačný ventil sekundárneho vzduchu "N112" Solenoidový ventil pre ľavý elektrohydraulický držiak motora "N144" Solenoidový ventil pre pravý elektrohydraulický držiak motora "N145" Ventil systému variabilnej geometrie sacieho potrubia "N156" Obtokový ventil vzduchového filtra "N275" Regulátor tlaku paliva "N276" Dávkovací ventil paliva - N290- Regulačný ventil sekundárneho prívodu vzduchu 2 "N320" Prepínací ventil chladiča EGR "N345" Redukčný ventil tlaku oleja "N428" Diagnostické čerpadlo palivového systému "V144" | 87 |
| 6 | Poistka 6 v poistkovej skrinke B "SB6" | 15 A | Riadiaca jednotka motora - J623- | 87 |
| 7 | Poistka 7 v poistkovej skrinke B "SB7" | 10 A 10 A 10 A 10 A 10 A 10 A 15 A 15 A | Akčný člen 1 systému variabilného časovania ventilov "F366" Akčný prvok 8 systému variabilného časovania ventilov "F373" Aktuátor 9 systému variabilného časovania ventilov "F374" Aktuátor 12 systému variabilného časovania ventilov "F377" Relé dobehového preplachu chladiacej kvapaliny "J151" Relé prídavného čerpadla chladiaceho systému "Z496" Solenoidový ventil obmedzovača plniaceho tlaku "N75" Solenoidový ventil 1 odparovacej nádoby "N80" Solenoidový ventil pre ľavý elektrohydraulický držiak motora "N144" Solenoidový ventil pre pravý elektrohydraulický držiak motora "N145" Ventil 1 systému variabilného časovania ventilov - N205- Ventil 2 systému variabilného časovania ventilov "N208" Ventil recirkulácie plniaceho vzduchu "N249" Regulátor tlaku paliva "N276" Dávkovací ventil paliva - N290- Klapkový ventil sacieho potrubia "N316" Ventil 1 regulátora časovania výfukových ventilov "N318" Ventil 2 regulátora časovania výfukových ventilov "M319" Uzatvárací ventil chladiacej kvapaliny Climatronic "N422" Redukčný ventil tlaku oleja "N428" Diagnostické čerpadlo palivového systému "V144" Čerpadlo chladenia nasávaného vzduchu "V188" | 87 |
| 8 | Poistka 8 v poistkovej skrinke B "SB8" | 5 A 10 A 10 A 10 A 20 A 20 A 20 A 20 A | Chladiace čerpadlo recirkulácie výfukových plynov "V400" Zapaľovacia cievka 1 s výstupným stupňom "N70" Zapaľovacia cievka 2 s výstupným stupňom "N127" Zapaľovacia cievka 3 s výstupným stupňom "N291" Zapaľovacia cievka 4 s výstupným stupňom "N292" Zapaľovacia cievka 5 s výstupným stupňom "N323" Zapaľovacia cievka 6 s výstupným stupňom "N324" | 87 |
| 9 | Poistka 9 v poistkovej skrinke B "SB9" | 5 A 15 A 15 A 20 A 20 A 20 A | Prídavné relé palivového čerpadla "J832" Vykurovací prvok lambda sondy 1 za katalyzátorom "Z29" Vykurovací prvok lambda sondy 2 za katalyzátorom "Z30" | 87 |
| 10 | Poistka 10 v poistkovej skrinke B "SB10" | 10 A 15 A 15 A 15 A 15 A 15 A 15 A | Vykurovací prvok lambda sondy "Z19" Vykurovací článok lambda sondy 2 "Z28" Vykurovací prvok lambda sondy 1 za katalyzátorom "Z29" | 87 |
| 11 | Poistka 11 v poistkovej skrinke B "SB11" | 5 A | Riadiaca jednotka ventilátora chladiča "J293" Riadiaca jednotka ventilátora chladiča 2 "J671" | 87 |
| 12 | Poistka 12 v poistkovej skrinke B "SB12" | 5 A | Prietokomer vzduchu "G70" Riadiaca jednotka automatickej prevodovky "J217" Mechatronická jednotka pre dvojspojkovú prevodovku "J743" | 15 |
Reléová/poistková skrinka B "SB" od novembra 2011
Miesta inštalácie reléovej/poistkovej skrinky pre vozidlá s ľavostranným riadením (SB) od novembra 2011: v rozvádzacej skrinke pretlakovej komory na strane vodiča.
K. Plochá poistka pre žeraviace sviečky motora "S39", 60 A.
K. Dosková poistka pre žeraviace sviečky motora "S39", 80 A.
K. Poistka čerpadla sekundárneho vzduchu "S130", 50 A.
ST1. Poistková skrinka 1, poistky.
Miesto montáže reléovej/poistkovej skrinky B "SB" vozidiel s ľavostranným riadením od novembra 2011.; v rozvodnej skrinke odtokovej skrinky vody na strane vodiča.
Poistky v poistkovej skrinke ST1 na poistkovej skrinke B "SB" (čierna)
| Číslo | Označenie na elektrickom obvode | Nominálna hodnota | Funkcia/komponent | Terminál |
| 1 | Poistka 1 v poistkovej skrinke B "SB1" | 15 A | Riadiaca jednotka automatickej prevodovky "J217" Mechatronická jednotka pre dvojspojkovú prevodovku "J743" | 30 |
| 2 | Poistka 2 v poistkovej skrinke B "SB2" | 5 A | Snímač hladiny a teploty motorového oleja "G266" | 87 |
| 3 | Poistka 3 v poistkovej skrinke B "SB3" | 5 A | Riadiaca jednotka motora "J623" | 15 |
| 4 | Poistka 4 v poistkovej skrinke B "SB4" | 5 A | Riadiaca jednotka motora "J623" | 30 |
| 5 | Poistka 5 v poistkovej skrinke B "SB5" | 5 A 5 A 10 A 10 A 10 A | Prietokomer vzduchu "G70" Regulátor tlaku paliva "N276" Dávkovací ventil paliva "N290" | 87 |
| 6 | Poistka 6 v poistkovej skrinke B "SB6" | 15 A | Riadiaca jednotka motora "J623" Vstrekovač 2 valca 1 "N532" Vstrekovač 2 valca 2 "N533" Vstrekovač 2 valca 3 "N534" Vstrekovač 2 valcov 4 "N535" | 87 |
| 7 | Poistka 7 v poistkovej skrinke B "SB7" | 10 A 10 A 10 A 10 A | Akčný člen 1 systému variabilného časovania ventilov "F366" Akčný člen 2 systému variabilného časovania ventilov "F367" Akčný člen 3 systému variabilného časovania ventilov "F368" Akčný člen 4 systému variabilného časovania ventilov "F369" Aktuátor 5 systému variabilného časovania ventilov "F370" Aktuátor 6 systému variabilného časovania ventilov "F371" Aktuátor 7 systému variabilného časovania ventilov "F372" Akčný prvok 8 systému variabilného časovania ventilov "F373" Solenoidový ventil obmedzovača plniaceho tlaku "N75" Solenoidový ventil odparovacej nádoby 1 "N80" Solenoidový ventil pre ľavý elektrohydraulický držiak motora "N144" Solenoidový ventil pre pravý elektrohydraulický držiak motora "N145" Ventil 1 systému variabilného časovania ventilov "N205" Ventil 2 systému variabilného časovania ventilov "N208" Ventil recirkulácie plniaceho vzduchu "N249" Regulátor tlaku paliva "N276" Dávkovací ventil paliva "N290" Klapkový ventil sacieho potrubia "N316" Ventil 1 regulátora časovania výfukových ventilov "N318" Uzatvárací ventil chladiacej kvapaliny Climatronic "N422" Redukčný ventil tlaku oleja "N428" Ventil chladiacej kvapaliny pre prevodovku "N488" Riadiaci ventil piestového vstrekovača "N522" Dobehové čerpadlo chladiacej kvapaliny "V51" Aktuátor 5 systému variabilného časovania ventilov "F370" Aktuátor 6 systému variabilného časovania ventilov "F371" Aktuátor 7 systému variabilného časovania ventilov "F372" Akčný prvok 8 systému variabilného časovania ventilov "F373" Solenoidový ventil obmedzovača plniaceho tlaku "N75" Solenoidový ventil odparovacej nádoby 1 "N80" Solenoidový ventil pre ľavý elektrohydraulický držiak motora "N144" Solenoidový ventil pre pravý elektrohydraulický držiak motora "N145" Ventil 1 systému variabilného časovania ventilov - N205- Ventil 2 systému variabilného časovania ventilov "N208" Ventil recirkulácie plniaceho vzduchu "N249" Regulátor tlaku paliva "N276" Dávkovací ventil paliva "N290" Klapkový ventil sacieho potrubia "N316" Ventil 1 regulátora časovania výfukových ventilov "N318" Uzatvárací ventil chladiacej kvapaliny Climatronic "N422" Redukčný ventil tlaku oleja "N428" Ventil chladiacej kvapaliny pre prevodovku "N488" Riadiaci ventil piestového vstrekovača "N522" Dobehové čerpadlo chladiacej kvapaliny "V51" | 87 |
| 8 | Poistka 8 v poistkovej skrinke B "SB8" | 5 A 5 A 10 A 15 A | Senzor NOx 2 "G687" Riadiaca jednotka senzora NOx 2 "J881" | 87 |
| 9 | Poistka 9 v poistkovej skrinke B "SB9" | 5 A | Stabilizátor napätia "J532" Riadiaca jednotka motora "J623" | 87 |
| 10 | Poistka 10 v poistkovej skrinke B "SB10" | 10 A 10 A 15 A 15 A 15 A 15 A | Vykurovací prvok lambda sondy "Z19" Vykurovací článok lambda sondy 2 "Z28" Vykurovací prvok lambda sondy 1 za katalyzátorom "Z29" | 87 |
| 11 | Poistka 11 v poistkovej skrinke B "SB11" | 5 A | Riadiaca jednotka ventilátora chladiča "J293" Riadiaca jednotka ventilátora chladiča 2 "J671" | 87 |
| 12 | Poistka 12 v poistkovej skrinke B "SB12" | 5 A | Riadiaca jednotka automatickej prevodovky - 217- Mechatronická jednotka pre dvojspojkovú prevodovku "J743" | 87 |
| 13 | Poistka 13 v poistkovej skrinke B "SB13" | nepoužíva sa | ||
| 14 | Poistka 14 v poistkovej skrinke B "SB14" | 5 A 20 A 20 A 20 A 20 A | Relé napájania komponentov motora 2 "J976" Zapaľovacia cievka 1 s výstupným stupňom "N70" Zapaľovacia cievka 2 s výstupným stupňom "N127" Zapaľovacia cievka 3 s výstupným stupňom "N291" Zapaľovacia cievka 4 s výstupným stupňom "N292" Zapaľovacia cievka 5 s výstupným stupňom "N323" Zapaľovacia cievka 6 s výstupným stupňom "N324" Uzatvárací ventil chladiacej kvapaliny Climatronic "N422" Čerpadlo odparovacej nádoby "V400" | 87 |
| 15 | Poistka 15 v poistkovej skrinke B "SB15" | 5 A | Riadiaca jednotka posilňovača riadenia "J500" | 87 |
| 16 | Poistka 16 v poistkovej skrinke B "SB16" | 15 A | Termostat parametrického chladiaceho systému motora "F265" Automatická riadiaca jednotka žhaviacich sviečok "J179" Relé sekundárneho vzduchového čerpadla "J299" Nízkoenergetické vykurovacie relé "J359" Vysokovýkonné vykurovacie relé "J360" Relé prídavného čerpadla chladiacej kvapaliny "J496" Relé chladiaceho okruhu prevodovky "J696" Solenoidový ventil obmedzovača plniaceho tlaku "N75" Vykurovací odpor pre systém vetrania kľukovej skrine motora "N79" Solenoidový ventil odparovacej nádoby 1 "N80" Regulačný ventil sekundárneho vzduchu "N112" Solenoidový ventil pre ľavý elektrohydraulický držiak motora "N144" Solenoidový ventil pre pravý elektrohydraulický držiak motora "N145" Obtokový ventil vzduchového filtra "N275" Regulačný ventil sekundárneho prívodu vzduchu 2 "N320" Prepínací ventil recirkulácie chladiča. OG "N345" Redukčný ventil tlaku oleja "N428" Ventil chladiacej kvapaliny pre prevodovku "N488" Ventil chladiaceho okruhu hlavy valcov "N489" Akčný člen regulácie teploty motora "N493" Čerpadlo chladenia nasávaného vzduchu "V188" Ventil odvetrávania kľukovej skrine -V546 | 87 |
| 17 | Poistka 17 v poistkovej skrinke B "SB17" | 15 A | Vykurovací prvok lambda sondy 1 za katalyzátorom "Z29" Vykurovací prvok lambda sondy 2 za katalyzátorom "Z30" | 87 |
